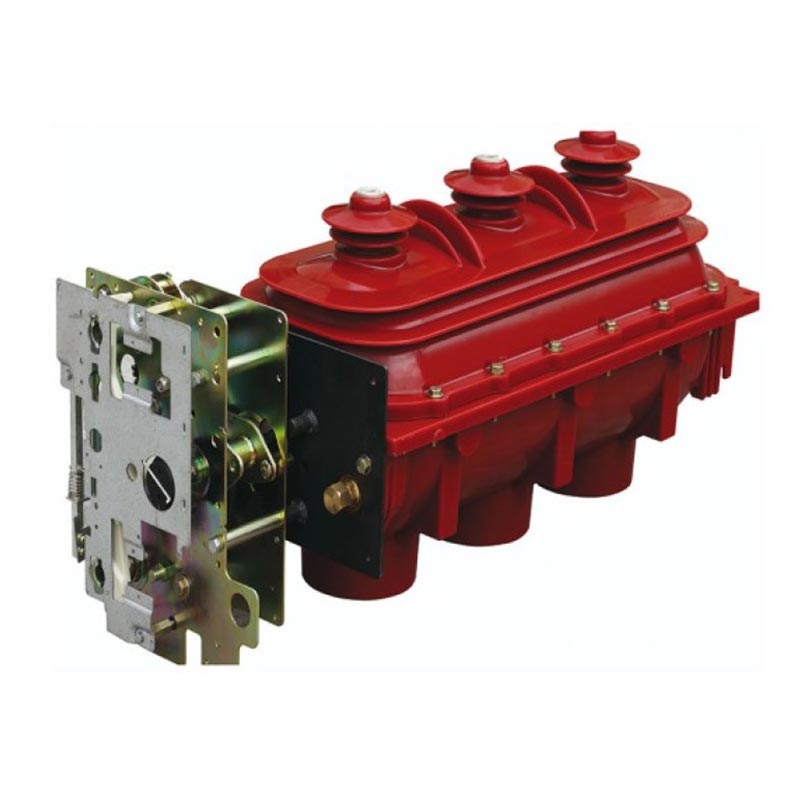

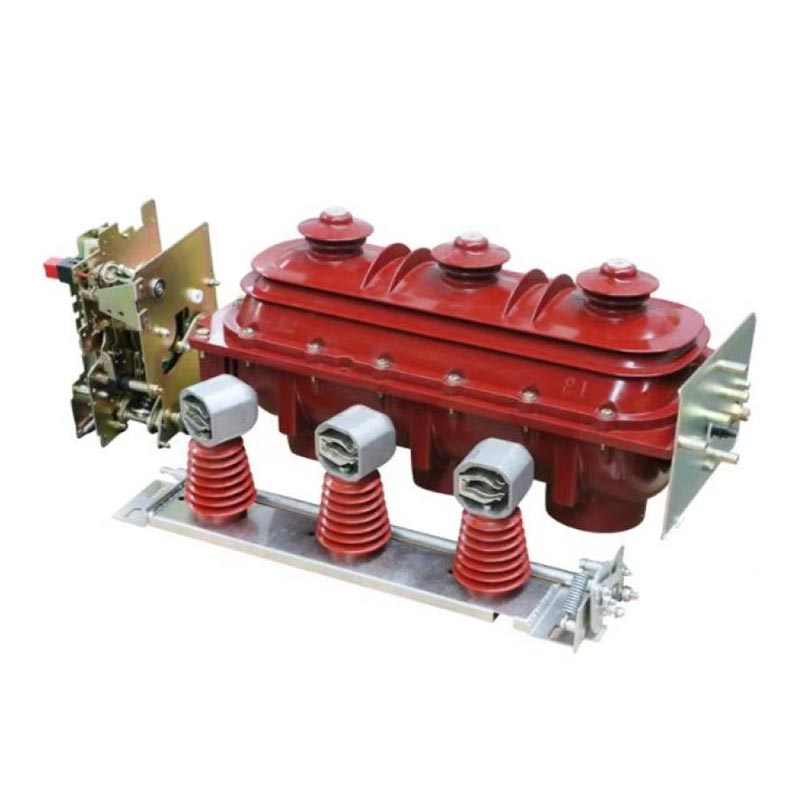

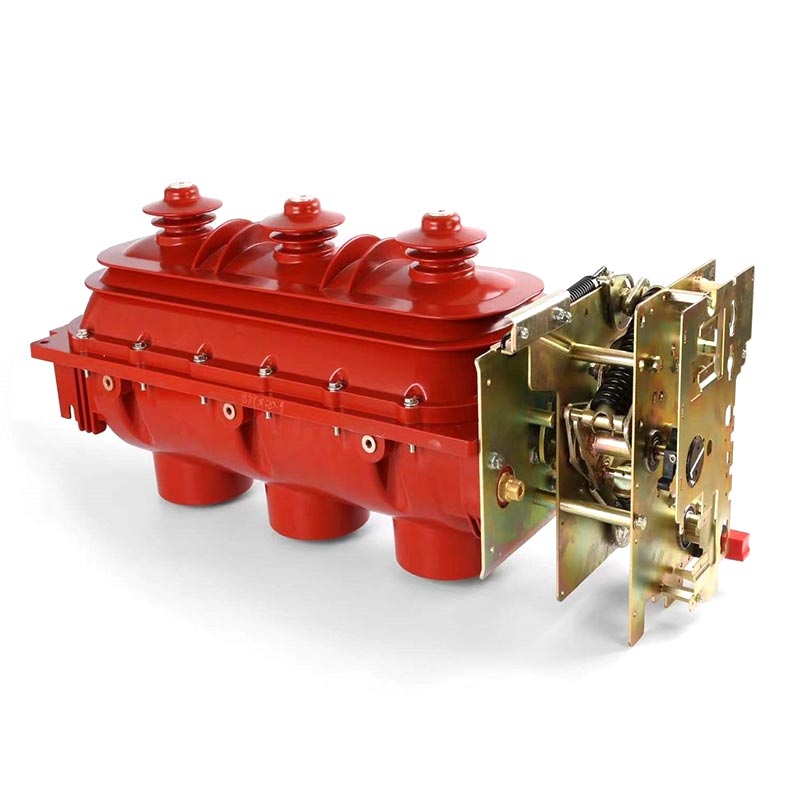

Az Usune RMU Load Break Switch főként háromféle, egymástól függetlenül kifejlesztett terméket tartalmaz: beltéri AC nagyfeszültségű SF6 terheléskapcsolók, terheléskapcsoló-biztosíték kombinációs készülékek és kábelfejre szerelt terheléskapcsolók, amely az FLN36-12D (terheléskapcsoló) és FLRN36-12D (terheléskapcsoló-biztosíték kombinációs készülék) modellekre vonatkozik. Ezeket a termékeket Különböző áramelosztási forgatókönyvek igényeinek megfelelnek, és különösen alkalmasak a komplexum számára Kína villamosenergia-rendszerének működési követelményei. A Zhejiang Usune Electric Co., Ltd. alaptermékeként ez A kapcsolót a vállalat modern gyárában gyártják, és a folyamat során szigorú minőségi tesztelésnek vetik alá a stabil és megbízható teljesítmény biztosítása érdekében.
1. Az Usune évek óta mélyen részt vesz a nagyfeszültségű elektromos berendezések kutatás-fejlesztésében és gyártásában, gazdag tapasztalatok felhalmozása a terepi alkalmazások terén. Az RMU terhelésmegszakító kapcsolót széles körben használják több ezer projektek hazai és nemzetközi szinten egyaránt, igazolva alkalmazkodóképességét és megbízhatóságát különböző környezetekben.
2. Az RMU Load Break Switch kapcsolót az Usune professzionális K+F csapata fejlesztette ki függetlenül, a fejlett külföldi technológiákat, és optimalizálja a tervezést, hogy megfeleljen a kínai energiarendszer tényleges jellemzőinek. Az Az ívoltás elve, a szerkezeti kialakítás és a működési mechanizmus mind mély szakmai szakértelmet tükröznek a nagyfeszültségű kapcsolóberendezések területe.
3. A termék átment a teljes típusteszten, és teljesítménye teljes mértékben megfelel a GB 3804, GB 16926, IEC szabványoknak. 60265 és IEC 60420 szabványok, bizonyítva annak műszaki hitelességét és megfelelőségét.
4. Speciális dinamikus és statikus tömítőszerkezetet alkalmaz, kiváló tömítési teljesítménnyel büszkélkedhet, és fel van szerelve vizuális nyomásmérővel a valós idejű monitorozáshoz. Megbízható mechanikus reteszek biztosítják az üzembiztonságot. As professzionális gyártó, az Usune átfogó értékesítés utáni szolgáltatást nyújt, tovább erősítve az ügyfelek bizalmát.
1. A terheléskapcsoló és a kombinált elektromos készülékek egységes szigetelt házból, kapcsolótestből, rugóból állnak működési mechanizmus, biztosítéktartó és biztosíték kioldó rendszer. A kábelfejre szerelt terheléskapcsolók a dedikált szigetelt ház és univerzális rugós működési mechanizmus.
2. A felső és az alsó ház epoxigyantával van öntve, így tömített, gázzal töltött belső üreget alkotnak. A forgása a közös mozgó érintkező három pozíciót ér el: "zárás", "nyitás" és "földelés", biztosítva a rugalmas és megbízható kapcsolás.
3. A mechanizmus dobozának eleje SF6 nyomásmérővel és helyzetjelzővel van felszerelve. A pozíció A jelző közvetlenül kapcsolódik a mozgó érintkezős hajtótengelyhez, pontos és megbízható jelzést biztosítva.
4. Egy nyomáscsökkentő nyílás található a ház hátulján. Hiba miatti belső túlnyomás esetén, A gáz hátrafelé távozik, megakadályozva az előrefelé történő kilökődést és biztosítva a személyzet biztonságát.
5. Megbízható mechanikus reteszelések vannak a terheléskapcsoló és a földelő kapcsoló között, valamint a földelő kapcsolót és az elülső ajtót (panel illesztése), hogy elkerülje a helytelen működés kockázatát.
6. A kábelterminálra szerelt terheléskapcsolók érintésmentes elülső kábelcsatlakozókkal vannak felszerelve, amelyek támogatják a nagyfeszültséget kábelcsatlakozások mind a bejövő, mind a kimenő végén, és kifejezetten kábelelágazáshoz/elágazáshoz tervezték dobozok.
Az RMU Load Break Switch SF6 gázt használ ívoltó közegként, amely kiváló ívoltást mutat teljesítményt. Amikor a kapcsoló megszakítja az áramot, a mozgó és az álló érintkezők szétválnak, ívet generálva. Az állandó mágneses tér által vezérelve az ív gyorsan forog az érintkezők körül, gyors ionmentesítést és hűtés, oltás az aktuális nullaponton; feltörés után dupla törés rés magas szintű szigetelő szigetelés jön létre, ami erős szakítóképességet, minimális érintkezési kopást és hosszú elektromosságot eredményez életet.
A terheléskapcsoló kapcsolására, zárására, nyitására és földelésére szolgál. A felső kezelőnyílás vezérlői a földelő kapcsoló, és az alsó működtető furat vezérli a terheléskapcsolót; zárás után az utazás tavasz szinkronban tárolja az energiát, és a kioldás csak kézi gombbal vagy biztosítékjelzéssel oldható fel.
A kézi mechanizmuson alapuló kialakítás egy motorenergia-tároló eszközt és egy kioldótekercset ad hozzá. Kézi és elektromos működése független és nem zavarja egymást. Támogatja a távirányítót és a működést A feszültség AC220V, DC220V, DC110V és DC48V.
- Környezeti hőmérséklet: −25 °C ~ +40 °C
- Magasság: legfeljebb 2000 m
- Páratartalom: Napi átlagos relatív páratartalom ≤95%; havi átlagos relatív páratartalom ≤90%; napi átlagos vízgőz
nyomás ≤2,2 kPa; havi átlagos vízgőznyomás ≤1,8kPa
- A környezeti levegő jelentős portól, füsttől, maró/gyúlékony gázoktól, gőzöktől és sópermettől mentes
- A külső vibráció és a szeizmikus interferencia elhanyagolható
- A másodlagos áramkör által indukált elektromágneses interferencia amplitúdója ≤1,6 kV
A GB/T 11022-1999 "A nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványok közös műszaki követelményei" szerint. a kapcsolónak normál körülmények között kell működnie; ha a tényleges működési feltételek eltérnek a normál tartománytól (például 2000 m-t meghaladó magasság, túlzott hőmérséklet, magas páratartalom és könnyű páralecsapódás stb.), a felhasználónak szüksége van megállapodásra jutni a gyártóval.
| Nem. | Tétel | Egység | Adat | |
| FLN36-12D | FLN36-12D | |||
| 1 | Névleges feszültség | kV | 12 | 12 |
| 2 | Névleges frekvencia | Hz | 50 | 50 |
| 3 | Névleges áram | A | 630 | 125 |
| 4 | Terhelési kapcsoló névleges rövid idejű ellenállási árama / névleges rövidzárlati időtartam | kA/s | 20/3 | - |
| 5 | A földelőkapcsoló névleges rövid idejű ellenállási árama / névleges rövidzárlati időtartam | kA/s | 20/2 | - |
| 6 | Insnalációs áram | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| Várható rövidzárlati megszakítóáram | kA | - | 50 | |
| 7 | Névleges szigetelési szint | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | A főáramkör és a földelő áramkör mechanikai élettartama | Times | 3000/2000 | 2000/2000 |
| 9 | Névleges SF6 gáznyomás (mérőnyomás 20 ℃-on) | MPa | 0,04-0,05 | 0,04-0,05 |
| Modell | Névleges feszültség (kV) | Biztosíték névleges árama (A) | Biztosítékcsatlakozó névleges áram (A) | Névleges törési áram (kA) |
| XRNT | 12 | 40 | 6,3, 10, 16, 20, 25, 31,5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
1. eset: Áramelosztási projekt egy lakóközösségben Hangzhou-ban, Kínában Egy nagy lakóközösség Hangzhou, amely magas követelményeket támaszt az áramellátás stabilitására és biztonságára vonatkozóan, az Usune FLRN36-12D terhelésmegszakítást választotta kapcsoló-biztosíték kombinációs készülék, mint a fő áramelosztó berendezés összehasonlítás után. Telepítve a közösség alállomása, 8 db lakossági villanyvezetékek kapcsolásáért és védelméért felel épületek (1200 háztartás). 2024-es üzembe helyezése óta a berendezés több mint 12 hónapig stabilan működött kikapcsolás vagy áramszünet nélkül. Megbízható reteszelő kialakítása és SF6 ívoltási teljesítménye hatékonyan megakadályozza a hibaáramok okozta áramkimaradásokat, biztosítva a lakók normális életét. A beszállítóként Ebben a projektben az Usune helyszíni telepítési útmutatást és rendszeres karbantartási szolgáltatásokat nyújtott, ami nagy dicséretet kapott a közösségi vagyonkezeléstől és a lakóktól.
V1: A termék átment a teljes típusteszten, és teljesítménye teljes mértékben megfelel a GB 3804 "3kV～63kV AC" szabványnak. Nagyfeszültségű terhelésmegszakító kapcsoló", GB 16926 "Nagyfeszültségű terhelésmegszakító kapcsoló-biztosíték kombinált készülék" és IEC 60265 és az IEC 60420 szabványok. Ezenkívül a terméket az Usune függetlenül fejlesztette ki, szigorú minőségellenőrzés mellett a teljes folyamat során a nyersanyagbeszerzéstől a gyári gyártásig és tesztelésig. Egyedülálló dinamikája és a statikus tömítőszerkezet, a valós idejű nyomásfigyelés és a megbízható mechanikus reteszek hosszú távot biztosítanak stabil működés.
A2: A terméket úgy tervezték, hogy kompatibilis legyen normál működési feltételekkel (magasság ≤ 2000 m, hőmérséklet –25 °C ~ +40 °C stb.). Ha a tényleges működési feltételek eltérnek a normál tartománytól (pl. 2000 m feletti tengerszint feletti magasság, túl magas hőmérséklet, magas páratartalom és páralecsapódás), a felhasználóknak konzultálniuk kell a gyártóval (Zhejiang Usune Electric Co., Ltd.) előzetesen. Az Usune professzionális K+F csapata egyedi megoldásokat tud nyújtani környezetek a termék stabil működésének biztosítása érdekében.
