Beltéri típusú leválasztó kapcsoló

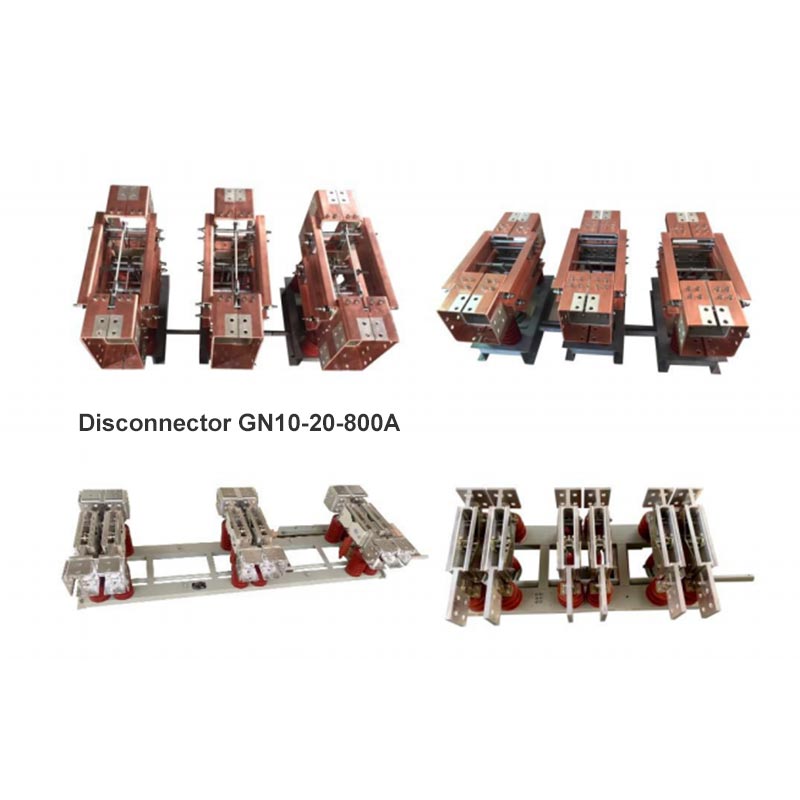

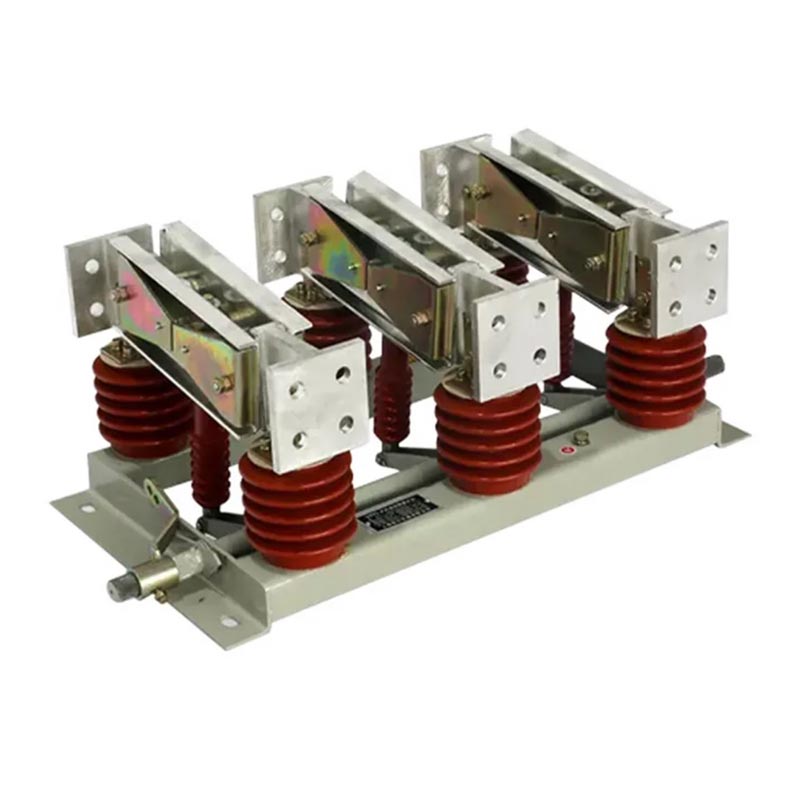

A GN sorozatú Indoor Type Isolation Switch egy terhelés nélküli kapcsolókészülék, amelyet kifejezetten beltéri használatra terveztek nagyfeszültségű rendszerek. Úgy éri el a fizikai áramleválasztást, hogy látható szigetelési rést biztosít, így egy alapvető eszköz az elektromos berendezések és rendszerek biztonságos karbantartásához.

Szerkezeti jellemzők

1. Moduláris felépítés: Három független egypólusú egységből áll, amelyek rugalmasan kombinálhatók hárompólusúvá integrált szerkezet, amely különféle telepítési forgatókönyvekhez illeszthető.

2. Nagyáramú vezetőképességű rendszer: Nagy szilárdságú rézötvözet érintkezőket alkalmaz, kiváló vezetőképességet biztosítva és hőstabilitás, amely képes ellenállni a hosszú távú működésnek akár 10 000 A áramerősséggel.

3. Megbízható szigetelési teljesítmény: Kiváló minőségű szennyezésgátló szigetelőkkel felszerelt, alkalmas a III. IV szennyezett környezet.

4. Opcionális földelő kapcsoló: Egyes modellek földelő kapcsolóval vannak felszerelve, így biztosítva a leválasztás biztonságos földelését áramkör és az üzembiztonság fokozása.

Modelleírás

Alkalmazandó szabványok

A nagyfeszültségű elektromos berendezések professzionális szállítójaként az Usune szigorúan betartja a nemzeti és az iparági előírásokat szabványok a termék minőségének és biztonságának biztosítására:

- GB 1985-2014 "Nagyfeszültségű váltakozó áramú leválasztó kapcsolók és földelő kapcsolók"
- GB/T 11022-2011 "A nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó általános műszaki követelmények"
- DL/T 486-2010 "A nagyfeszültségű váltakozó áramú leválasztó kapcsolók és a földelő kapcsolók műszaki rendelési feltételei"
- DL/T 593-2006 "A nagyfeszültségű kapcsoló- és vezérlőberendezések műszaki követelményei"

Műszaki paraméterek

1. Feszültség és áram előírásai

- Névleges feszültség: 12kV, 20kV, 35kV
- Névleges áram: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Névleges rövid idejű ellenállási áram: maximum 80 kA

2. Termékkategóriák

- Funkció szerint: földeletlen, egyszeres földelt, átmenő faltípus
- Működési mód szerint: kézi, elektromos (opcionális)

Használati feltételek

A beltéri típusú leválasztó kapcsoló zord ipari környezetekhez is alkalmas, és széleskörű alkalmazkodóképességgel rendelkezik:

1. Környezeti hőmérséklet: -50 ℃ ~ +50 ℃
2. Magasság: ≤2000m (Magasság ≥2500m testreszabható az alkalmazkodóképesség fokozása érdekében)
3. Szélnyomás: ≤700Pa (megfelel a szélsebességnek ≤34m/s)
4. Szeizmikus intenzitás: ≤8
5. Jegesedés vastagsága: ≤20 mm
6. Szennyezettségi szint: III. osztály, IV
7. Telepítési környezet: Nincs tűz- vagy robbanásveszély, nincs kémiai korrózió és nincs erős vibráció

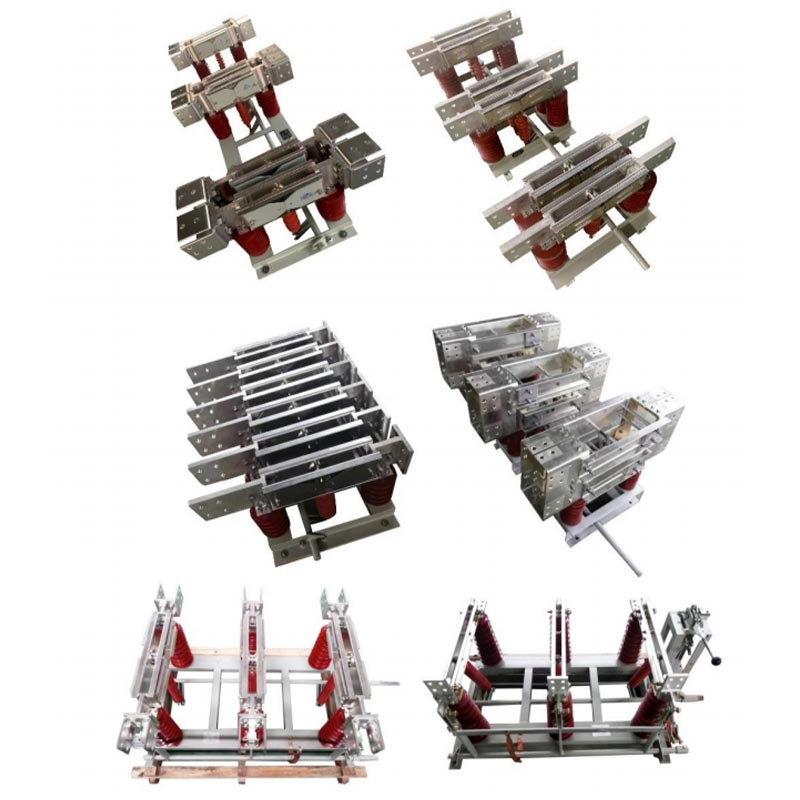

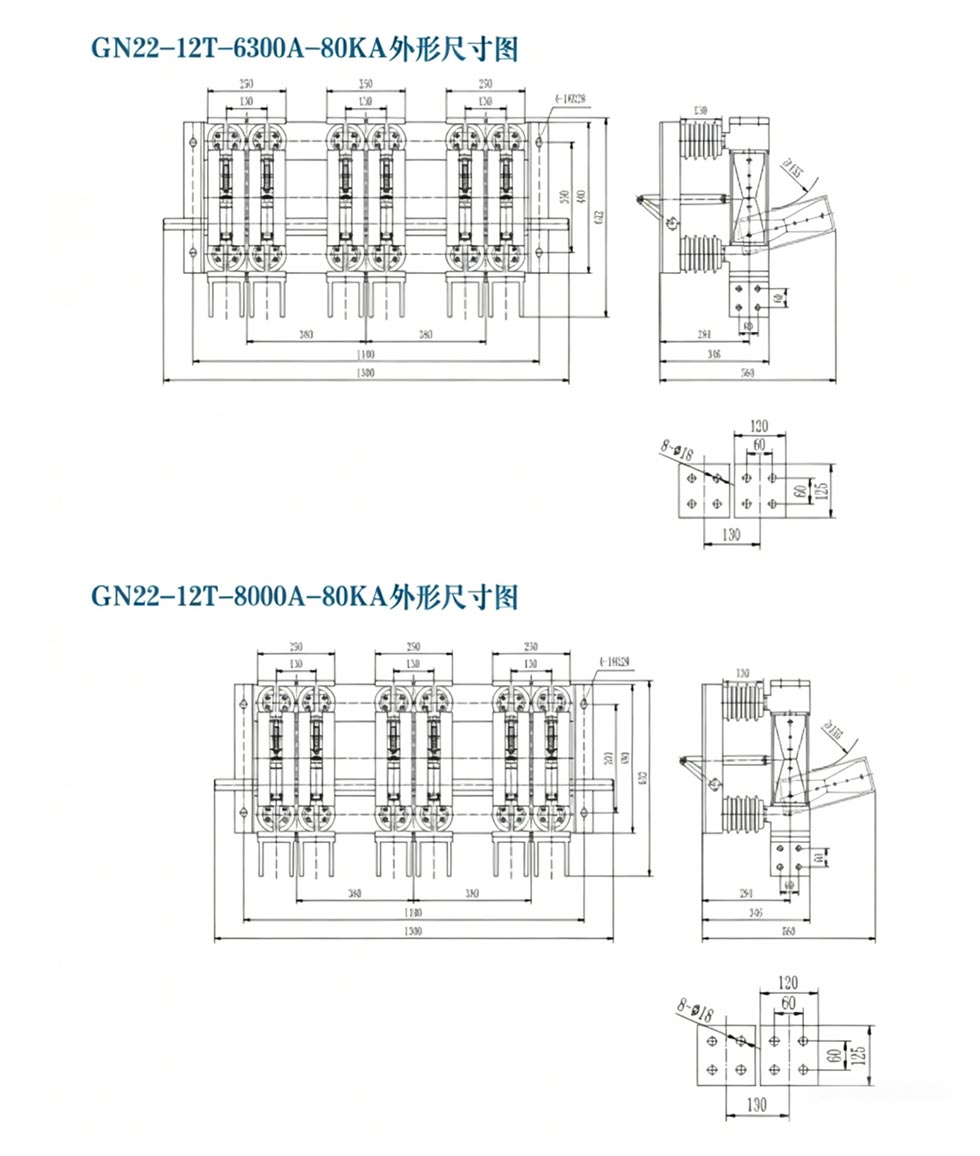

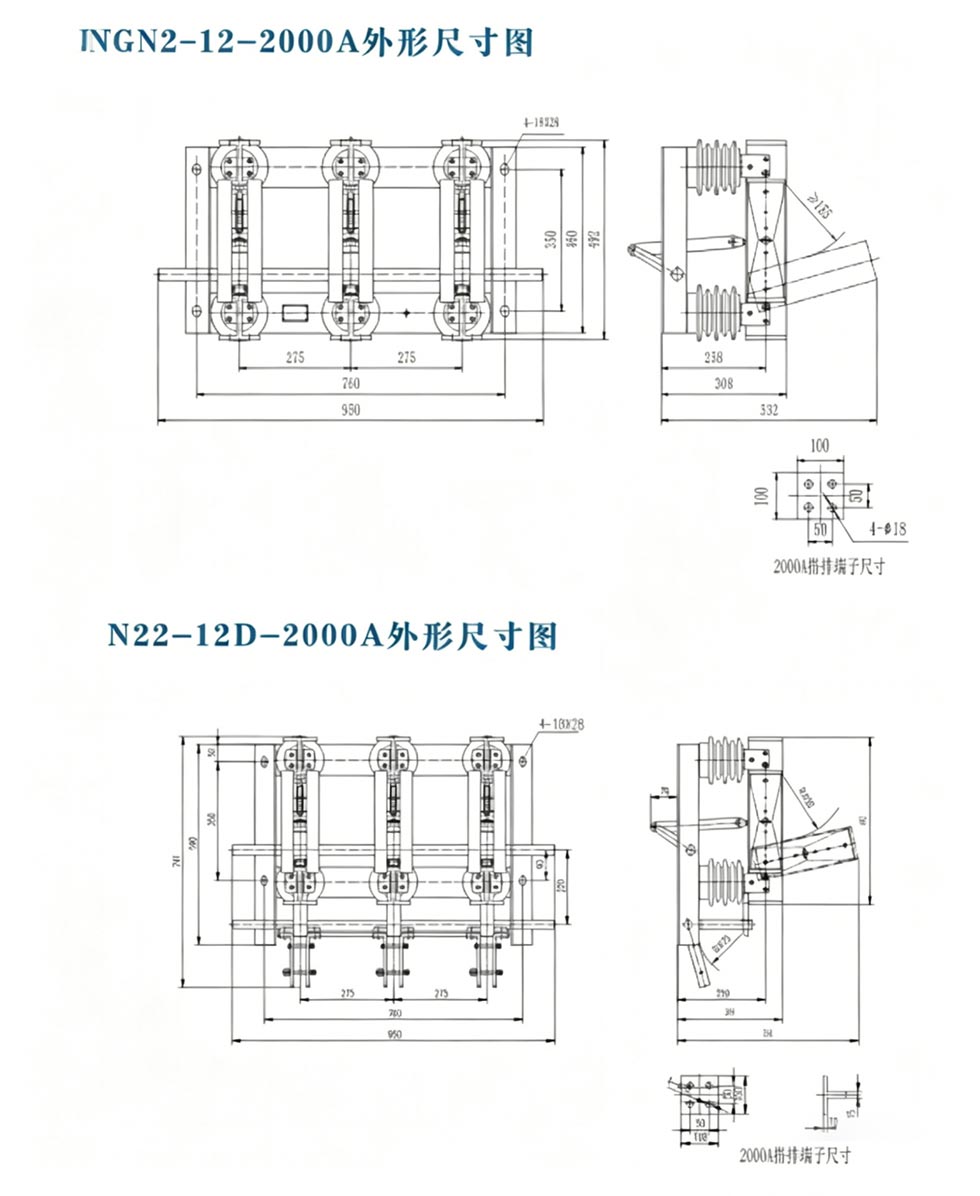

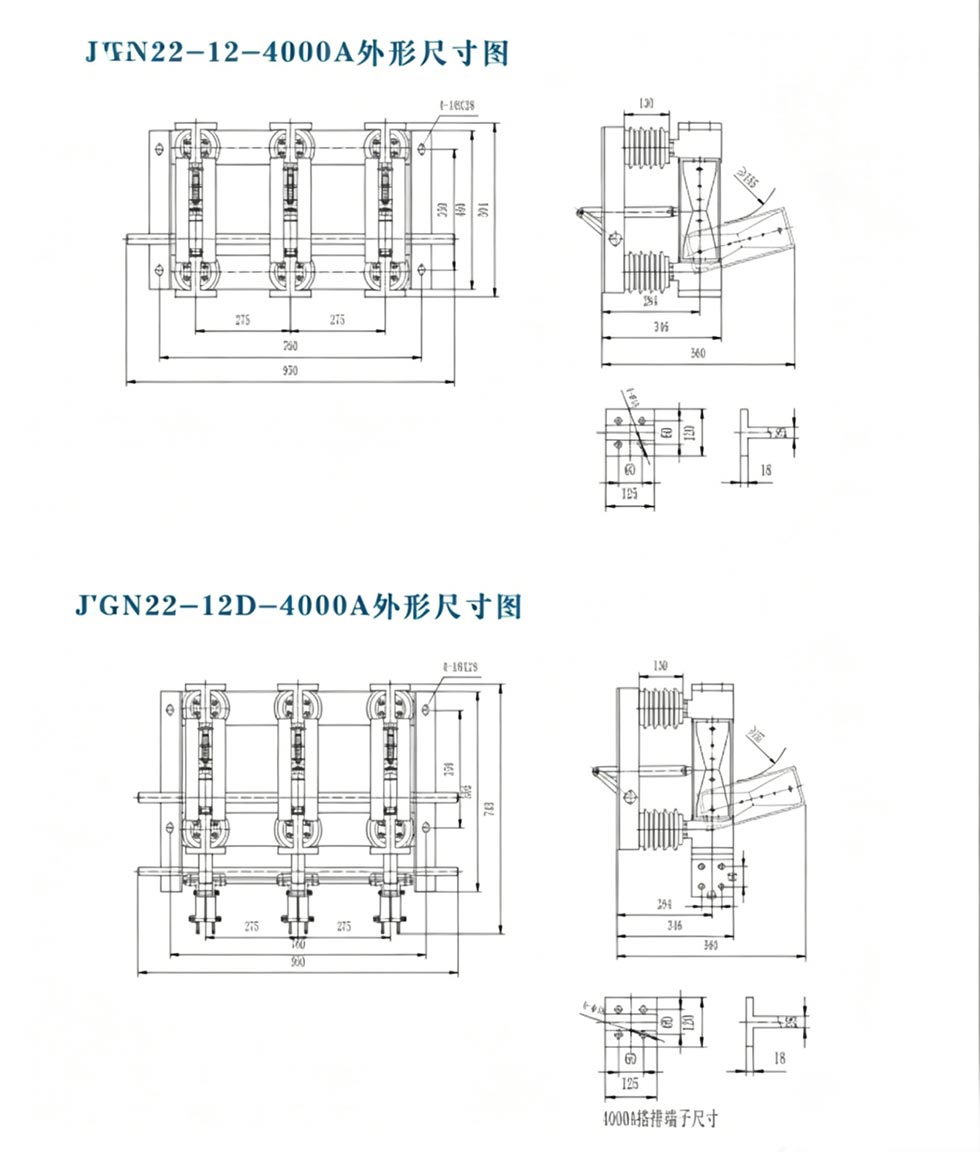

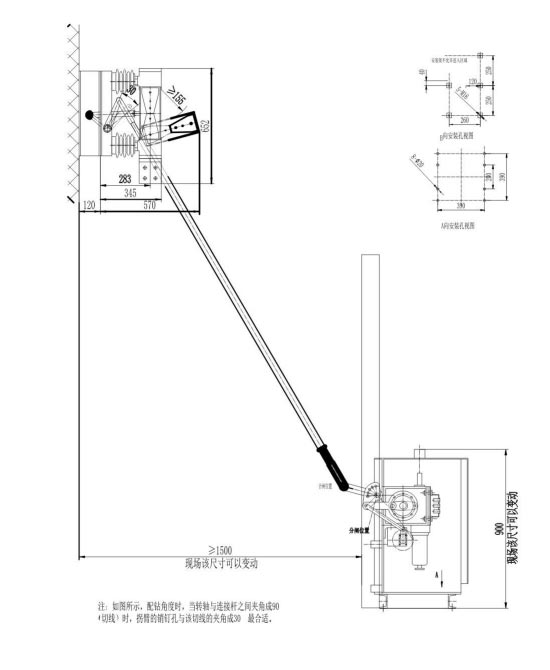

Külső dimenzió

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

Gyakorlati alkalmazás

Eset: Egy nagy kelet-kínai acélgyárnak fel kellett szerelnie 20 kV-os generátor kimeneti rendszerét nagyáramú szigeteléssel felszerelést. Az üzem környezete zord volt (nagy por, IV. osztályú szennyezettség), és magas áramigényű volt (8000A), szigorú követelményeket támasztanak a berendezések megbízhatóságával szemben. Végül a gyár az Usene-t választotta GN□-20DW/8000-80 szakaszolókapcsoló. A fő okok a szennyezésálló kialakítás és a IV. osztályhoz való alkalmazkodás volt szennyező környezet, 8000 A névleges áram, amely megfelel a generátor kimeneti terhelésének, és beépített földelő kapcsoló a karbantartás biztonságának biztosítása. A 2023-as üzembe helyezés óta a berendezés több mint két évig stabilan működik, megbízható szigetelés biztosítása a havi karbantartás során, kiküszöbölve az áramütés veszélyét. A a szennyezésálló szigetelők nem mutatnak nyilvánvaló öregedési vagy kisülési nyomokat, jelentősen csökkentve a karbantartást gyakoriság és költségek, bizonyítva, hogy az Usune GN sorozatú szakaszolókapcsoló ideális választás nagy igénybevételhez ipari villamosenergia-rendszerek.

GYIK

1. kérdés: Mi a fő különbség a szakaszolókapcsoló és a terheléskapcsoló között?

A1: A szakaszolókapcsoló egy terhelés nélküli kapcsolókészülék, amely nem képes ívoltásra; csak azt szokták válassza le az áramkört, miután a megszakító leválasztja a terhelést. Egy terheléskapcsoló leválaszthat egy bizonyos terhelést jelenlegi. A GN sorozatú szakaszolókapcsoló látható szigetelőrést biztosít, ami teljes biztonságot nyújt közben karbantartás.

2. kérdés: Működhet-e normálisan a GN sorozatú beltéri típusú leválasztó kapcsoló nagy magasságban (≥2500 m)?

A2: Igen. A standard modell ≤2000 m magasságban használható. ≥2500 m tengerszint feletti magasság esetén az Usune javíthatja a szigetelést és mechanikai teljesítmény a felhasználói igényeknek megfelelően a berendezés stabil működésének biztosítása érdekében.

3. kérdés: Milyen karbantartás szükséges a GN sorozatú leválasztó kapcsolókhoz?

A3: A rendszeres karbantartás a következőket tartalmazza: (1) A szigetelők repedéseinek és kisülési nyomainak ellenőrzése; (2) Az érintkezési nyomás vizsgálata és hőmérséklet (≤70 ℃ névleges áramerősségnél); (3) A földelő kapcsoló és a reteszelőeszköz integritásának ellenőrzése; (4) A működtető mechanizmus rendszeres kenése. A megfelelő karbantartás 20-30 éves élettartamot garantál.

Az Usune GN sorozatú beltéri leválasztó kapcsoló a fejlett technológiát, a megbízható teljesítményt és a széleskörű alkalmazkodóképessége, így a nagy erőművek, acélgyárak és ipari energiarendszerek kedvelt terméke. As Kína nagyfeszültségű elektromos iparának egyik vezető gyártója, a Zhejiang Usune Electric Co., Ltd. professzionális K+F csapata, szigorú minőség-ellenőrzési rendszere és gazdag projekttapasztalata biztosítja a felhasználók számára kiváló minőségű termékek és egyedi megoldások. Legyen szó új projektekről vagy berendezések frissítéséről, biztonságos, stabil és hatékony áramleválasztás elleni védelem.
