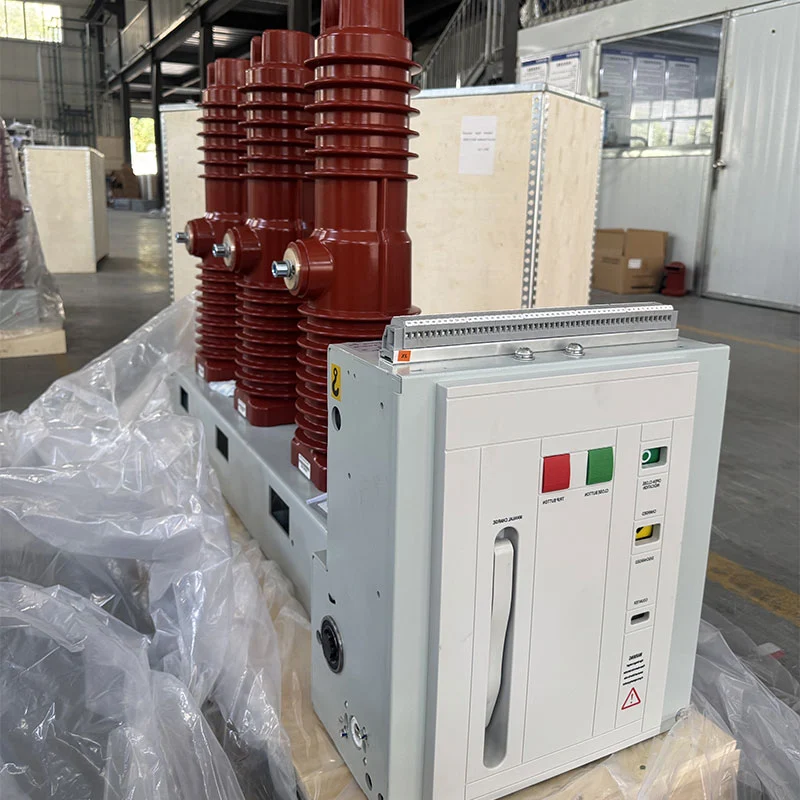

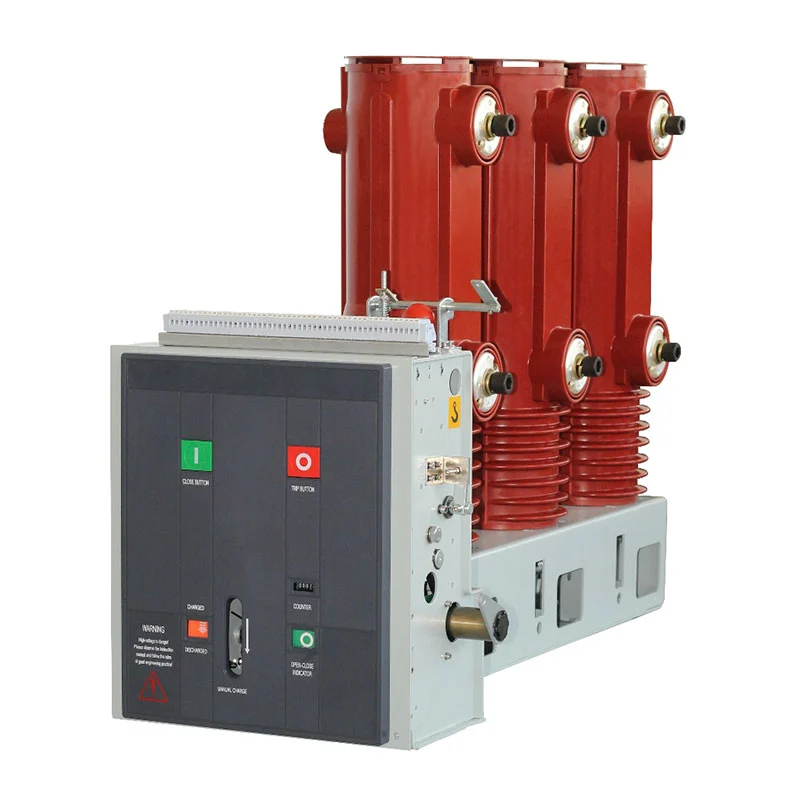

A komplett kapcsolószekrényekkel ellentétben ez a ZN85C-40,5 40,5 kV-os beltéri vákuum-megszakító a magra összpontosít az áramkör kapcsolási funkciója. Rögzített oldalra szerelt szerkezete, moduláris rugós működési mechanizmusa ill A vákuummegszakítási technológia praktikus megoldást kínál a 40,5 kV-os beltéri alkalmazásokhoz, beleértve a rendszereket is ahol gyakori kapcsolási műveletekre van szükség.
A működési mechanizmust kifejezetten a 40,5 kV-os vákuummegszakító jellemzőihez tervezték. Ez a megszakító keretébe beépített moduláris rugós mechanizmust alkalmaz, amely lehetővé teszi a mechanikai kimeneti jellemzőket hogy megfeleljen a vákuummegszakító működési követelményeinek.
A mechanizmus a megszakító felső és alsó elrendezése köré van kialakítva, és a megszakító integrált részét képezi átfogó szerkezet. Ez a konfiguráció leegyszerűsíti a mechanikus átviteli útvonalat, miközben stabil alapot biztosít zárási és nyitási műveletek.
A rögzített oldalra szerelt konfigurációt olyan beltéri elektromos berendezésekhez tervezték, ahol a megszakítót a dedikált kapcsolóelem. A projekt tervezésétől függően konfigurációk, például jobb kimenő vonal, felső bejövő és beágyazott elrendezések választhatók.
A komplett kihúzható kapcsolószekrényhez képest ez a szerkezet lehetővé teszi a projekttervező számára, hogy összpontosítson a megszakító integrálása a szükséges primer és másodlagos elektromos berendezésekkel az adott szerint rendszer elrendezése.
A zárási energia mechanikusan tárolódik a rugós mechanizmusban. Az energiatárolás a motoron keresztül teljesíthető vagy manuálisan az energiatároló fogantyúval. Motoros működés közben a sebességváltó hajtóműrendszer hajtja a energiatároló tengelyt, és addig feszíti a zárórugót, amíg el nem éri a megadott tárolt energia pozíciót.
Az energiatárolás befejezése után a rögzítőmechanizmus tartja a helyzetben a rugót és az energiatárolót a jelző a megfelelő állapotra vált. A segédkapcsoló a motor tápellátását is leválasztja, amikor a tárolt energiájú pozíciót eléri, így a megszakító készen áll a záró parancsra.
A zárás elindítható manuálisan a zárógombbal vagy elektromosan a vezérléssel áramkör. Amikor a záró elektromágnes működik, a tárolt rugóenergia a bütyöken keresztül szabadul fel, ill átviteli mechanizmus.
Az összekötő mechanizmus ezután a szigetelt működtető rudat és a mozgó érintkezőt a zárási helyzet felé hajtja összenyomja az érintkező rugót. A zárólöket befejezése után a rögzítőmechanizmus zárt állapotban tartja helyzetbe, és a segédkapcsoló ennek megfelelően változik.
A nyitás kézzel vagy elektromos nyitási paranccsal indítható. A nyitó kioldó mechanizmus kinyitja a záró rögzítő, amely lehetővé teszi az érintkező és a fékrugók tárolt energiájának a vákuummegszakító szétválasztását kapcsolatokat.
A nyitómozgás utolsó szakaszában a hidraulikus puffer elnyeli a maradék mechanikai energiát és szabályozza az elválasztási pozíciót. Ez az összehangolt mechanizmus segít fenntartani az ellenőrzött nyitási folyamatot.
A megszakító AC vagy DC üzemi teljesítménnyel konfigurálható a projekt követelményeinek megfelelően. A szállított a konfiguráció AC110/220V és DC110/220V opciókat tartalmaz a záró és nyitó tekercsekhez, rugalmasságot biztosítva különböző alállomási és ipari vezérlőrendszerekhez.
A zárótekercs névleges teljesítménye 288 W, míg a nyitó tekercs szintén 288 W-on van megadva. A normál működés A feszültségtartomány a zárótekercs névleges feszültségének 85–110%-a, a nyitótekercs esetében pedig a névleges feszültség 65–120%-a.
Az energiatároló motor automatikusan előkészíti a következő zárási műveletet. A mellékelt ZYJ220 konfiguráció DC220V teljesítményt használ, 90W névleges bemeneti teljesítménnyel. A névleges üzemi feszültségnél az energiatároló az idő legfeljebb 15 másodperc van megadva.
Ez az elrendezés lehetővé teszi a megszakító számára, hogy működés után szükség nélkül visszaállítsa tárolt energia állapotát folyamatos kézi beavatkozás.
A vákuummegszakító felelős az elektromos áramkör megszakításáért nyitási művelet közben. Amikor a Az érintkezők elkülönülnek, a megszakítási folyamat a vákuummegszakítón belül zajlik, nem pedig egy légszigetelt kapcsolókamra.
A vákuummegszakítás és a rugós mechanikus erőátvitel kombinációja alkalmassá teszi a megszakítót beltéri középfeszültségű alkalmazások, ahol megbízható kapcsolási teljesítményre és ismételt működésre van szükség.
A ZN85C-40.5 sorozat eredeti kialakítása figyelembe veszi a gyakori váltást igénylő alkalmazásokat. A működése a mechanizmus a 40,5 kV-os vákuummegszakító jellemzőihez igazodik, míg a motoros energiatároló rendszer csökkenti az ismételt kézi töltés szükségességét.
Ez alkalmassá teszi a berendezést ipari létesítményekbe, alállomásokba és erőművekbe, ahol kapcsolási műveleteket végeznek részét képezik a normál elektromos rendszerirányításnak.
A megszakító beépíthető beltéri áramelosztó és elektromos vezérlőrendszerekbe az energiatermelésben olyan létesítmények, ahol megbízható kapcsolásra és elektromos áramkörök védelmére van szükség.
Alállomásokon a fix beltéri konfiguráció beépíthető a megfelelő nagyfeszültségű elektromos hálózatba rendszer a primer áramkör elrendezése, a vezérlési séma és a védelmi követelmények szerint.
Jelentős elektromos terhelésű ipari és bányászati létesítményeknél a megszakító kapcsolási és kapcsolási lehetőséget biztosít védelmi funkciókat lát el a beltéri áramelosztó rendszerekben, és alkalmas a rendszerességet igénylő alkalmazásokhoz kapcsolási műveletek.
Mivel a zárási és nyitási műveletek elektromosan vezérelhetők, a megszakító integrálható egy megfelelő másodlagos vezérlőrendszer a helyi vagy távoli üzemeltetéshez a projekttervnek megfelelően.
| Tétel | Specifikáció |
| Modell | ZN85C-40.5 |
| Névleges feszültség | 40,5 kV |
| Rendszer | Háromfázisú váltakozó áram |
| Névleges frekvencia | 50 Hz |
| Telepítés | Beltéri |
| Szerkezet | Fix oldalra szerelhető |
| Működési mechanizmus | Moduláris rugós működési mechanizmus |
| Energiatárolás | Motoros/manuális |
| Zárási művelet | Kézi/elektromos |
| Nyitási művelet | Kézi/elektromos |
| Zárótekercs feszültség | AC110/220V, DC110/220V |
| Nyitási tekercs feszültség | AC110/220V, DC110/220V |
| Záró tekercs teljesítmény | 288W |
| Nyitási tekercs teljesítmény | 288W |
| Energiatároló motor | ZYJ220 |
| Motor névleges feszültsége | DC 220V |
| A motor névleges bemeneti teljesítménye | 90W |
| Energia tárolási idő | ≤15 másodperc |
| Konfiguráció | Tervezés szerint jobbra kimenő / felül bejövő / beágyazott |
A berendezés beltéri telepítésre készült, és magas feszültségnek megfelelő környezetben kell használni elektromos berendezések. A végső projektnek figyelembe kell vennie a környezeti hőmérsékletet, páratartalmat, magasságot, szellőzést és egyéb környezeti feltételek a teljes elektromos konfiguráció meghatározásakor.
A megszakítót olyan helyre kell felszerelni, ahol nincs erős vibráció, ütés vagy korrozív környezeti feltételek. A telepítési elrendezésnek elegendő működési és karbantartási helyet kell biztosítania a berendezés körül és tartsa fenn a megszakító és a kapcsolódó elektromos alkatrészek szükséges mechanikai beállítását.
A Zhejiang Usune Electric Co., Ltd. integrált irányítási rendszert alkalmaz, amely kiterjed a termékminőségre és a környezetvédelemre menedzsment, valamint a munkahelyi egészség és biztonság. A cég ISO 9001, ISO 14001 és ISO 45001 tanúsítvánnyal rendelkezik, az ellenőrzött gyártási folyamatok támogatása az alkatrészválasztástól az összeszerelésig és ellenőrzésig.
A terméket a vonatkozó IEC és GB szabványok szerint fejlesztették ki, elektromos paraméterekkel és konfigurációkkal meghatározott projektkövetelmények szerint. CE-tanúsítvány is rendelkezésre áll az érintettekhez termékkonfiguráció, amely további dokumentációs támogatást nyújt nemzetközi projektekhez.
A ZN85C-40.5 40,5 kV-os beltéri vákuum-megszakítóra hivatkoztak a Cas-space rakétakilövő projektben, gyakorlati mérnöki alkalmazási példát nyújtva az Usune nagyfeszültségű elektromos berendezéseihez egy igényes környezetben ipari környezet.
A ZN85C-40.5 40,5 kV-os beltéri vákuum-megszakító elsősorban kapcsoló- és védelmi alkatrész, míg a a komplett kihúzható kapcsolóberendezés panel integrálja a megszakítót gyűjtősínekkel, kábelrekeszekkel, vezérlőberendezésekkel, védőeszközök és egyéb szekrényelemek. Ezért a megszakító alkalmasabb, ha a projekt megköveteli a dedikált 40,5 kV-os kapcsolókészülék nagyobb elektromos rendszerbe való integráláshoz.
| Összehasonlítás | ZN85C-40.5 vákuum-megszakító | Kihúzható VCB kapcsolóberendezés | Kisfeszültségű elosztó szekrény |
| Fő funkció | Kapcsolás és áramkör védelem | Teljes MV elosztás és kapcsolás | LV áramelosztás |
| Feszültség osztály | 40,5 kV | Közepes feszültség | Alacsony feszültség |
| Telepítés | Rögzített | Kivonható | Fix/kihúzható |
| Fő hangsúly | Működési mechanizmus és megszakítás | Komplett szekrényrendszer | Áramelosztás |
| Energiatárolás | Rugós mechanizmus | VCB működési mechanizmus | Az ACB/MCCB konfigurációtól függ |
| Ellenőrzés | Kézi/elektromos | Helyi/elektromos | Helyi/elektromos |
| Tipikus alkalmazás | Erőművek, alállomások, ipar | MV elosztó rendszerek | Gyárak, épületek és kereskedelmi létesítmények |
Az Usune meg tudja határozni a megfelelő konfigurációt az ügyfél egyvonalas diagramja, névleges feszültsége, vezérlési teljesítmény, telepítési elrendezés és működési követelmények. Ez a megközelítés segít abban, hogy a kiválasztott A megszakító kompatibilis a környező elsődleges és másodlagos elektromos berendezésekkel.
Speciális vezérlőfeszültséggel, telepítési elrendezéssel vagy üzemeltetési követelményekkel rendelkező projekteknél a műszaki A konfiguráció a gyártás előtt megbeszélhető. Ez lehetővé teszi a ZN85C-40.5 40,5 kV-os beltéri vákuum-megszakító számára a tényleges elektromos rendszerhez kell igazítani, nem pedig egy rögzített szabványos konfigurációra hagyatkozni.
Ez egy beltéri 40,5 kV-os vákuummegszakító, amelyet erőművek elektromos vezérlésére és védelmére terveztek, alállomások, ipari létesítmények és bányászati vállalkozások.
A ZN85C-40.5 fix oldalra szerelt konfigurációt használ, nem pedig kihúzható kocsiszerkezetet.
Igen. A rugós mechanizmus támogatja a kézi energiatárolást és a kézi működtetést, valamint az elektromos működtetést is elérhető.
A záró és nyitó tekercsek AC110/220V vagy DC110/220V feszültségre konfigurálhatók a projekt követelményeinek megfelelően.
A ZYJ220 motorkonfiguráció megadott energiatárolási ideje ≤15 másodperc névleges feszültség mellett.
Igen. A terméket gyakori működést igénylő alkalmazásokhoz tervezték, a vonatkozó működési feltételektől függően feltételek és műszaki konfiguráció.
Igen. Az Usune a terméket a projektrajzok, elektromos paraméterek, vezérlési követelmények és a telepítési feltételek.
