Nagyfeszültségű Sf6 megszakító

A Zhejiang Usune Electric Co., Ltd., egy professzionális nagyfeszültségű elektromos berendezések gyártója Kínában az LW36-110 nagyfeszültségű Sf6 megszakító. Ez a termék egy háromfázisú AC 50Hz-es kültéri nagyfeszültségű kapcsolóberendezés alkalmas 110kV-os erőátviteli és transzformációs rendszerek vezérlésére és védelmére. Használható a összekötő megszakító és kapcsolókészülék szerelvény.

A nagyfeszültségű Sf6 áramköri megszakító egyedi "hőtágulás + segített fújás" ívoltási elvet alkalmaz, nemzeti és nemzetközi szabványoknak megfelelő CTB-1 típusú rugós működtető mechanizmussal felszerelt, ill kiváló ívoltási teljesítménnyel, nagy biztonsággal és stabil működési jellemzőkkel rendelkezik. Megbízhatóként beszállítója, az Usune elkötelezett amellett, hogy kiváló minőségű, tartós nagyfeszültségű kapcsolóberendezéseket biztosítson. Az LW36-110 SF6 áramkör A megszakítót széles körben használják olyan kulcsfontosságú projektekben, mint az elektromos hálózatok és az ipari parkok, megbízható áramellátást biztosítva infrastruktúra kiépítéséhez.

Alapvető előnyei

1. Fejlett ívoltási technológia

Egyedülálló "hőtágulás + segített fújás" ívoltási elvet alkalmazva rövid ívű oltási idő, hosszú elektromos élettartam és alacsony működési zaj, hatékonyan javítva az áramellátás stabilitását.

2. Magas biztonsági teljesítmény

Az SF6 gázt szigetelő és ívoltó közegként használva kiváló szigeteléssel és ívoltással büszkélkedhet teljesítmény, kiküszöböli az égés- és robbanásveszélyt, így alkalmas a sűrűn lakott területekre.

3. Stabil működési mechanizmus

CTB-1 típusú rugós működési mechanizmussal felszerelt, egyszerű és kompakt szerkezetű, biztonságos és megbízható működését és erős interferencia-elhárító képességeit.

4. A nemzetközi szabványoknak való megfelelés

Teljesen kompatibilis a GB1984-2003 "AC High Voltage Circuit Breakers" és az IEC62271-100, 2001 "High Voltage Switchgear" szabványokkal és vezérlőegység – 100. rész: Nagyfeszültségű megszakítók", amely megfelel a globális energia műszaki követelményeinek projektek.

Alkalmazandó környezeti feltételek

A nagyfeszültségű Sf6 megszakítót kültéri használatra tervezték, erős környezeti alkalmazkodóképességet és Alkalmasság különféle zord üzemi körülményekre:

1. Környezeti hőmérséklet: -30 ℃ ~ +40 ℃
2. Magasság: ≤3000 m
3. Relatív páratartalom: napi átlag ≤95%, havi átlag ≤90% (25℃-on)
4. Szélnyomás ≤700Pa; Jegesedés vastagsága ≤10mm
5. Szeizmikus intenzitás: vízszintes gyorsulás ≤0,3g, függőleges gyorsulás ≤0,15g
6. Tilos gyúlékony, robbanásveszélyes, vegyileg korrozív vagy erősen vibráló környezet

A termék felépítése és működési elve

1. Általános szerkezet

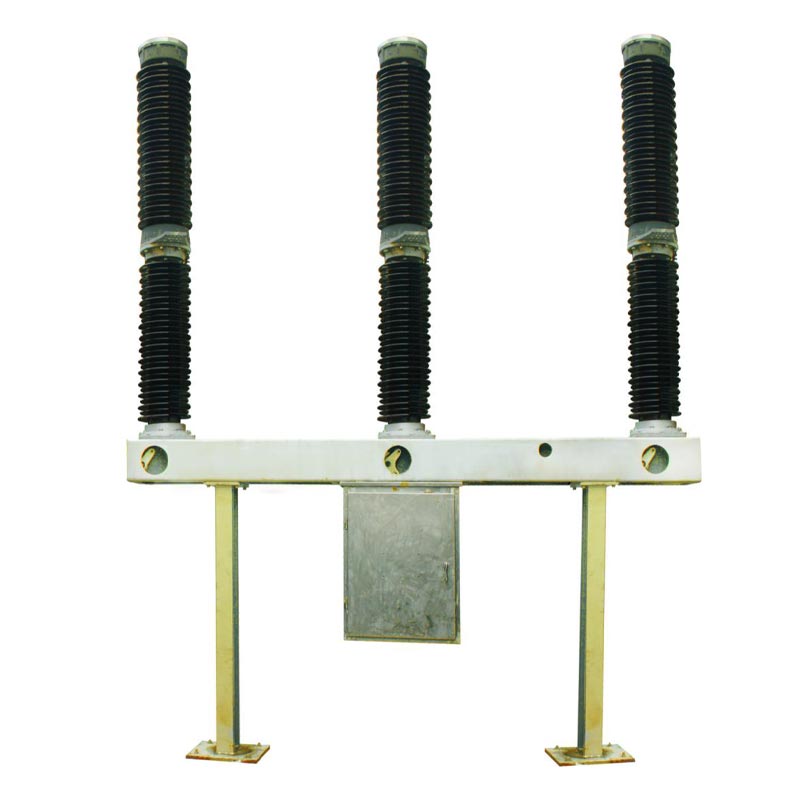

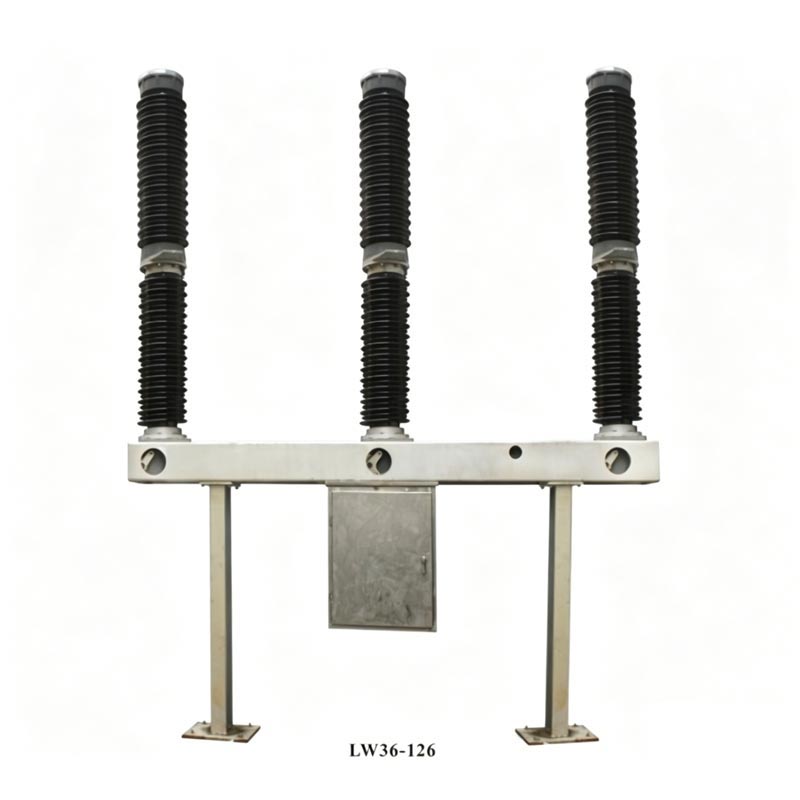

A nagyfeszültségű Sf6 megszakító integrált önkioltó ívoltó szerkezetet alkalmaz. Minden fázis egy egypilléres egytöréses (POLE). Minden megszakító három fázisból áll, amelyek ugyanarra a keretre vannak felszerelve, és rugós mechanizmussal működtethető, a három fázis mechanikusan összekapcsolva. A termék tetején egy ívoltó kamrás porcelán persely, a középső rész tartó porcelán perselyt és keretet tartalmaz, ill. a mechanizmusdoboz a keret közepe alatt van felfüggesztve, rugós mechanizmussal és elektromossággal vezérlőelemek. A váz elejére SF6 gázsűrűség-szabályozó van felszerelve, amely mindkét oldalon meg van támasztva támasztékokkal végződik.

2 Főbb összetevők és funkciók

- Ívoltó egység: Önerősödő ívoltó szerkezetet alkalmaz. Amikor a megszakító kiold, a A hengeren belüli nagynyomású hőtágulás kioltja az ívet, biztosítva a gyors és hatékony működést oltás.
- Támogatja a szigetelőeszközt: támogatja az ívoltó kamra szigetelőjét, és szigetelést biztosít a földhöz feszültség alatt álló alkatrészek; a szigetelő rúd összeköti a működtetőkart és az ütközőrudat, biztosítva a szigetelés biztonságát.
- Adszorbens: Az ívoltó kamra felső végének fedelébe szerelve szárazon tartja az SF6 gázt és elnyeli ívbontással előállított bomlási gázok. A karbantartás során cserélni kell.
- Szivárgásgátló szerkezet: Statikus tömítés (O-gyűrű + tömítőanyag) és dinamikus tömítés kombinációját használja (rugós kompressziós tömítés), ≤0,5%-os éves SF6 gázszivárgási arányt érve el. - Rugós működtetésű mechanizmus: Engedélyezi nyitási, zárási és visszazárási műveletek gyors működési sebességgel (zárási idő ≤145ms, nyitási idő ≤60ms), stabil teljesítményét, valamint támogatja a kézi és elektromos energiatárolást.

3. Működési elv

- Zárási helyzet: A rendszeráram a kapcsokon, az álló érintkezőtartó rúdon, az álló főérintkezőn keresztül folyik, mozgatja a főérintkezőt, a hengert, a közbenső érintkezőt és a közbenső karimát, amely egy áramkört alkot a terminálok.
- Nyitási művelet: A működtető mechanizmus hatására a működtető kar húzza a szigetelő rudat, dugattyút rúd, henger, mozgó ívérintkező és fúvóka lefelé; ív keletkezik, amikor a mozgó és álló érintkezők érintkeznek külön. Miután a mozgó érintkezőrendszer egy meghatározott pozícióba mozdul el, a fúvóka kinyílik, és az SF6 gázt összenyomja fújja el az ívet, kioltja az ívet, amikor az áram átlépi a nullát.
- Záró működés: A működtető mechanizmus felfelé hajtja a mozgó érintkezőt záró helyzetbe, míg az SF6 gáz kerül a hengerbe, felkészülve a következő nyitásra.

Főbb műszaki paraméterek

Az Usune LW36-110 SF6 megszakító kiváló műszaki teljesítménnyel büszkélkedhet, a legfontosabb paraméterek pedig megfelelnek a 110 kV-os villamosenergia-rendszerek szabványait, biztosítva a stabil és hatékony működést.

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

Gyakorlati alkalmazási eset

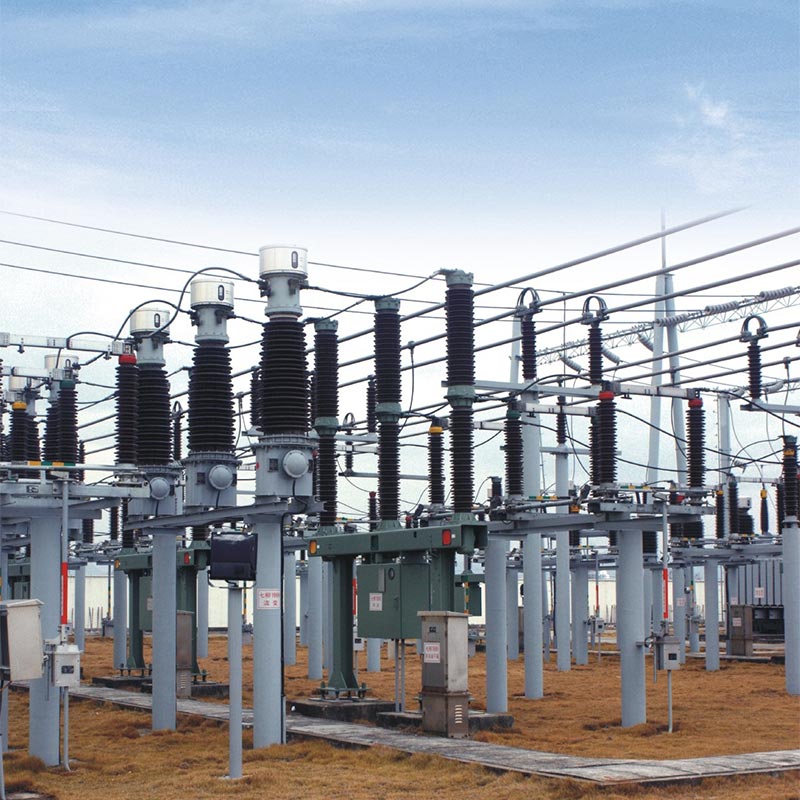

Esettanulmány: 110 kV-os áramhálózat-fejlesztési projekt Észak-Kínában

A projekt háttere: Észak-Kínában egy 110 kV-os elektromos hálózatnak korszerűsítenie kellett az elöregedett kapcsolóberendezését az energiaellátás javítása érdekében az ellátás stabilitása és biztonsága olyan zord környezetekkel szemben, mint az alacsony téli hőmérséklet (-25 ℃) és a nagy szél nyomást.

A termék alkalmazása: A projekt 20 db Usene LW36-110 SF6 megszakítót választott ki. Alacsony hőmérsékleti alkalmazkodóképességük (-30 ℃ ~ + 40 ℃) és a kiváló ívoltási teljesítmény hatékonyan megoldotta az instabil működés problémáját. öregedő berendezések alacsony hőmérsékleten.

Alkalmazási eredmények: 2022-es üzembe helyezése óta a berendezés négy évig stabilan működik anélkül ívoltási hiba, gázszivárgás vagy egyéb hibák. Az éves áramellátási megbízhatóság mértéke nőtt 0,8%, hatékonyan biztosítva a normál áramellátást a környéken élők és ipari vállalkozások számára.

GYIK

1. kérdés: Mennyi az Usune LW36-110 nagyfeszültségű SF6 megszakító élettartama, és mi a karbantartás működés közben szükséges?

A1: A termék mechanikai élettartama 6000 ciklus, folyamatos működési élettartama pedig akár 12 év normál körülmények között karbantartás. A rutin karbantartás magában foglalja a heti szemrevételezést (a szigetelő integritása, az SF6 gáznyomás stb.) valamint az éves karbantartás 3 évente (szigetelő tisztítás, főáramköri ellenállásmérés stb.). Egy őrnagy nagyjavításra van szükség, ha a karbantartási feltételek teljesülnek (pl. 12 év folyamatos működés, 2000 névleges áram megszakítások stb.). A gyártó Usune professzionális karbantartási útmutatást és alkatrészellátást biztosít a berendezés hosszú távú stabil működése.

2. kérdés: Mi a teendő, ha SF6 gázszivárgás lép fel a megszakítóban, és vannak-e biztonsági kockázatok?

A2: Ez a termék kettős szivárgásmentes szerkezettel rendelkezik (statikus tömítés + dinamikus tömítés), éves szivárgási sebességgel ≤0,5%, messze elmarad a nemzeti szabványtól. Ha szivárgást észlel, a szivárgási pont SF6 gázszivárgás segítségével meghatározható detektor. Az áramellátás megszakadása után a tömítőanyag vagy az O-gyűrű cserélhető. Az SF6 gáz nem mérgező és nem gyúlékony, de a túlzott szivárgás befolyásolhatja a berendezés szigetelését és ívoltási teljesítményét. A termék felszerelt SF6 gázsűrűség-szabályozóval; riaszt, ha a nyomás a riasztási érték (0,45±0,03 MPa) alatt van, és blokkol akkor működik, ha a nyomás a reteszelési nyomás alatt van (0,40±0,03 MPa), elkerülve ezzel a biztonsági kockázatokat.
