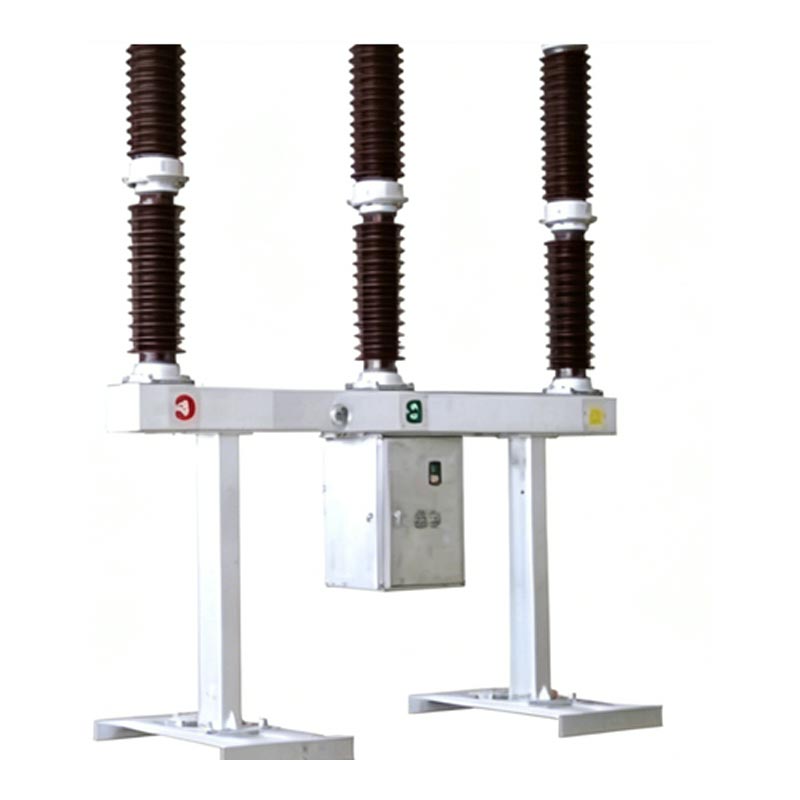

Az Usune LW36-110 nagyfeszültségű megszakító kapcsoló alállomáshoz egy önállóan kifejlesztett tápegység. és a Zhejiang Usune Electric Co., Ltd., a kínai nagyfeszültségű kapcsolóberendezések vezető gyártója gyártja ipar. Ezt a háromfázisú AC 50Hz-es kültéri nagyfeszültségű kapcsolóberendezést elsősorban az elektromos hálózatok szabályozására és védelmére használják. 110kV-os erőátviteli és transzformációs rendszerek, valamint kontaktus megszakítóként és bemenetként is használható kapcsolóberendezés-szerelvényeket igénylő alkalmazások. A termékeket az Usune professzionális gyárában gyártják, integrálva K+F, gyártás és tesztelés, biztosítva, hogy minden termék megfeleljen a szigorú minőségi előírásoknak, mielőtt elhagyja a gyárat.
A termék megbízhatóságának és kompatibilitásának garantálása érdekében az Usune LW36-110 nagyfeszültségű megszakító kapcsoló Az alállomás teljes mértékben megfelel a GB1984-2003 "AC High Voltage Circuit Breakers" szabványnak, és megfelel a A Nemzetközi Elektrotechnikai Bizottság (IEC) IEC62271-100:2001 szabványa "Nagyfeszültségű kapcsoló- és vezérlőberendezések - 100. rész: Nagyfeszültségű megszakítók". Professzionális beszállítóként az Usune szigorú minőségbiztosítási rendszeren ment keresztül tanúsítás, és gyára fejlett gyártó- és vizsgálóberendezésekkel van felszerelve annak biztosítására, hogy a az egyes termékek teljesítménye megfelel vagy meghaladja az ipari szabványokat.
Egyedülálló "hőtágulás + kiegészítő" ívoltási elvet alkalmazva kiváló szakítóképességgel büszkélkedhet teljesítmény, rövid ívidő, hosszú elektromos élettartam és alacsony működési zaj, hatékonyan biztosítva az áramellátás biztonságát rács működés.
Kiváló szigetelő és ívoltó tulajdonságú SF6 gázt használ szigetelőként és ívoltóként közepes, nem jelent égés- vagy robbanásveszélyt, ezért alkalmas sűrűn lakott területekre és különféle komplex alállomási környezetek.
CTB-1 típusú rugós működtető mechanizmussal felszerelve, egyszerű és kompakt felépítéssel, stabil működéssel, nagy biztonság és megbízhatóság, valamint csökkentett karbantartási és hibagyakoriság.
Stabilan tud működni zord környezetben, szigorúan betartva a különböző környezetvédelmi mutatókat, biztosítva hosszú távú stabil működés a különböző régiókban.
1. Névleges feszültség: 110 kV; Névleges frekvencia: 50 Hz; Névleges áram: 3150A
2. Névleges rövidzárlati megszakítóáram: 40 kA; Névleges rövidzárlati áram (csúcs): 100 kA
3. Névleges SF6 gáznyomás (20 ℃): 0,5 MPa; Éves szivárgási arány: ≤0,5%
4. Mechanikai élettartam: 6000 ciklus; Nyitási idő: ≤60ms; Zárási idő: ≤145 ms
5. Környezeti hőmérséklet tartomány: -30℃～+40℃; Magasság: ≤3000 m

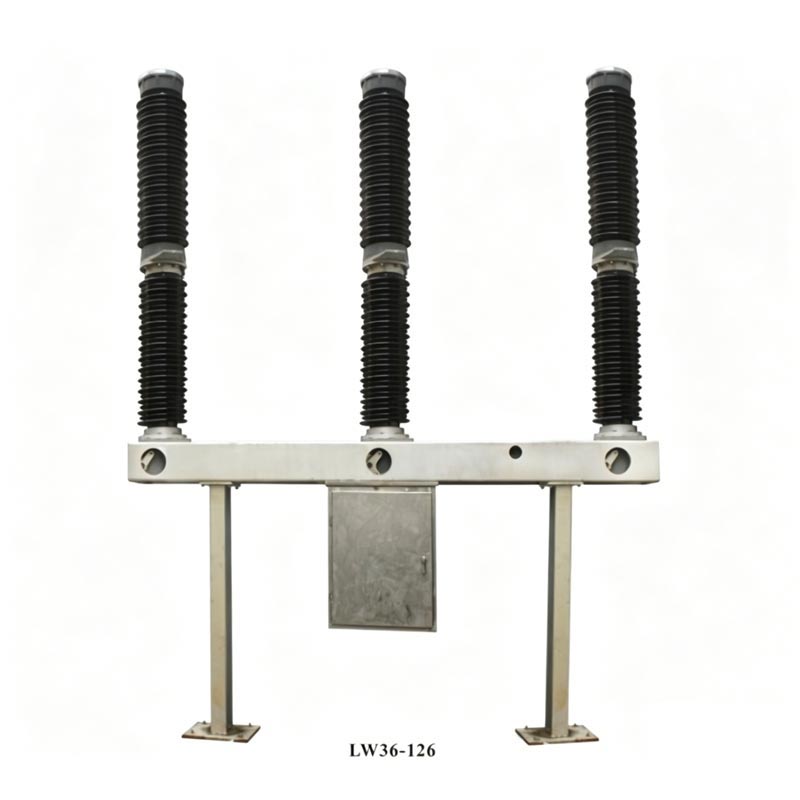

Az alállomási nagyfeszültségű megszakító kapcsoló önfeszültségű, integrált ívoltó kamrát alkalmaz szerkezet, minden fázis egy pilléres egytöréses (POLE). Minden megszakító három fázisból áll, ugyanarra a keretre szerelve, rugós mechanizmussal működtetve, három mechanikusan összekapcsolt fázissal. A teteje a A termék ívoltókamrás porcelán perselyt tartalmaz, a középső rész tartóporcelánt tartalmaz persely és keret, a mechanizmusdoboz pedig középen és a keret alatt van felfüggesztve. Ez ad otthont a belső rugós működési mechanizmus és elektromos vezérlőelemek. A mechanizmus kimeneti húzórúdja csatlakozik a hajtórúd és forgó kar. Az SF6 gázsűrűség-szabályozó a keret elejére van felszerelve, ami az mindkét végén támasztékokkal alátámasztva.
A rendszeráram a kivezetéseken, állóérintkezőtartó rúdon, álló főérintkezőn, mozgó főérintkezőn folyik keresztül érintkező, henger, közbenső érintkező és közbenső karima, majd áramkört képez a rendszerrel a terminálok.
A működtető kar hatására a működtetőkar meghúzza a szigetelő húzórudat, dugattyúrudat, hengert, mozgóívet érintkezik, és a fúvókát lefelé együtt. Ív keletkezik, amikor a mozgó és álló érintkezők elválik egymástól. Mikor a mozgó érintkezőrendszer lefelé mozog egy bizonyos pozícióba, a fúvóka kinyílik, és a sűrített SF6 gáz a hengert a fúvókán keresztül fújják be az ív területére. Az ív kialszik, ha az áram átlépi a nullát.
Az aktuátor hatására a működtető kar felfelé húzza a szigetelt rúdhoz csatlakoztatott mozgó érintkezőt a záró helyzetbe. Ezzel egyidejűleg az SF6 gáz belép a palackba, felkészülve a következő nyitási műveletre.
SF6 sűrűségmérőből (nyomásmérő és sűrűségszabályozó integrálva), gázellátó szelepből áll, háromfázisú szelepek és SF6 gázvezeték. Hőmérséklet-kompenzációval, riasztóval és reteszelő nyomásvédelemmel rendelkezik stabil SF6 gáznyomás biztosítása.
A mechanizmus házában található, és olyan kulcselemeket tartalmaz, mint a működtető kapcsolók, automatikus kapcsolók, kioldókapcsolók, relék, sorkapcsok, zárótekercsek, motorok és fűtőelemek. Lehetővé teszi a kapcsolóvezérlést, a szivattyúzást, rugós energiatárolás, SF6 gáznyomás elleni védelem, fűtés és világítás funkciók.

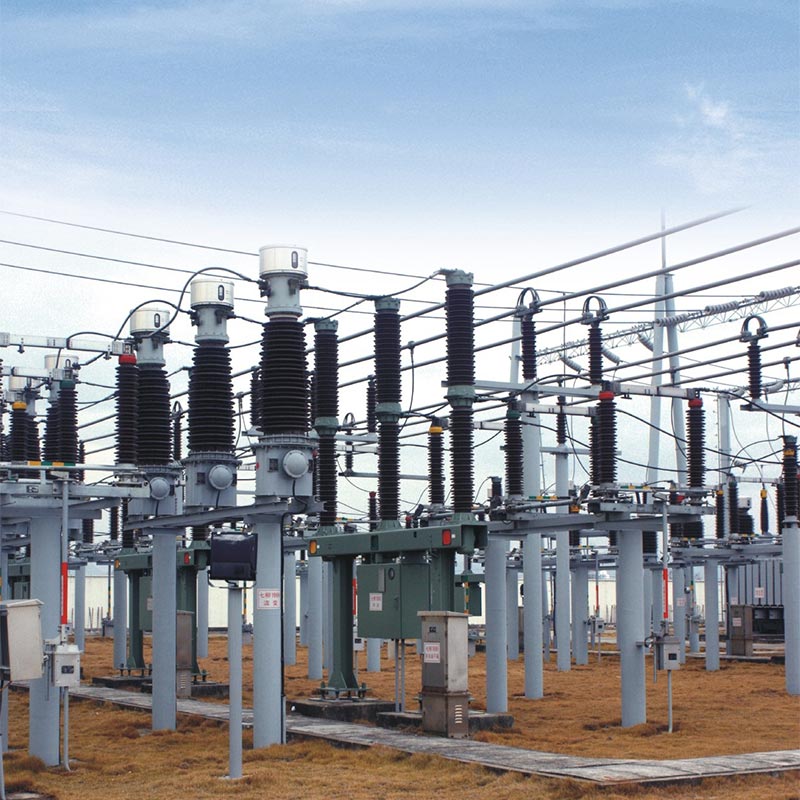

Az Usune LW36-110 alállomási nagyfeszültségű megszakító kapcsoló megbízhatóságának és praktikumának ellenőrzéséhez, ezt a terméket sikeresen alkalmazták egy 110 kV-os alállomás projektben Kelet-Kína egyik kulcsfontosságú ipari parkjában. As megbízható beszállító, az Usune 12 LW36-110 megszakítót biztosított ehhez a projekthez, amelyek stabilan működnek több mint három évig.
Ez az alállomás több mint 50 nagy- és középvállalkozást lát el árammal az ipari parkban, rendkívül nagy stabilitást és biztonságot igényel. A projekt korai szakaszában az ügyfél átfogóan több kínai gyártót összehasonlított, végül az Usune LW36-110 megszakítóit választotta a kiválóságuk miatt. műszaki teljesítmény, szigorú minőség-ellenőrzés és átfogó értékesítés utáni szolgáltatás. Működés közben a A termékek sikeresen ellenálltak a szélsőséges időjárási viszonyoknak, beleértve a magas hőmérsékletet, a heves esőzést és az alacsony hőmérsékletet hőmérsékleten rögzített hibák nélkül. Az SF6 gázszivárgás mértéke messze elmaradt a standard követelménytől (≤0,5%), a mechanikai működés zökkenőmentes volt, a nyitási és zárási idők stabilak, hatékonyan biztosítva a biztonságos és a park elektromos hálózatának stabil működése. Ez nagy dicséretet kapott az ügyféltől, és Usune lett a kijelölt erőmű-beszállító a park későbbi bővítési projektjeihez.
A1: A termék mechanikai élettartama 6000 ciklus, és normál használat és rendszeres karbantartás mellett folyamatos élettartama elérheti a 12 évet. A legfontosabb karbantartási pontok a következők: heti rendszerességgel végzett ellenőrzések (a szigetelő ellenőrzése integritás, SF6 gáznyomás és működési állapot); éves nagyjavítás 3 évente (szigetelők tisztítása, ellenőrzése kötőelemek, a főáramkör ellenállásának mérése és az SF6 gáz nedvességtartalma); alapján nagyjavításra van szükség következő feltételek: 12 év folyamatos üzem, 2000 névleges áramszünet, 20 teljes kapacitás (40kA) megszakítások, vagy 6000 mechanikai művelet. Az Usene professzionális karbantartási útmutatást és pótalkatrészeket biztosít ellátás a termék hosszú távú stabil működésének biztosítása érdekében.
V2: Igen, ez a termék erős környezeti alkalmazkodóképességgel rendelkezik, és nagy magasságban és rendkívül hidegben is használható régiókban. Környezeti hőmérséklet-tartománya -30 ℃ és +40 ℃ között van, a maximálisan állítható magassággal ≤3000 m. Lehet ellenáll a 700 Pa szélnyomásnak és a 10 mm-es jegesedésnek, szeizmikus szilárdsága megfelel a vízszintes követelményeknek gyorsulás ≤0,3g és függőleges gyorsulás ≤0,15g. Alkalmas olyan területekre is, ahol napi átlagos relatív páratartalom ≤ 95% és havi átlagos relatív páratartalom ≤ 90% (25 ℃), és tűzveszélytől mentes környezetben használható, robbanásveszélyes, kémiailag korrozív és erős vibrációs körülmények között, teljes mértékben megfelel a környezetvédelmi követelményeknek a legtöbb alállomási projekt Kínában, sőt világszerte.
A Zhejiang Usune Electric Co., Ltd. a nagyfeszültségű kapcsolóberendezések professzionális gyártója és szállítója Kína, amely a nagyfeszültségű áramkörök kutatására, fejlesztésére, gyártására, értékesítésére és értékesítés utáni szolgáltatására összpontosít megszakítók, kapcsolók és egyéb elektromos berendezések. A cég gyára a kínai Zhejiang tartományban található, több mint 10 000 négyzetméteren, fejlett gyártósorokkal, tesztelő berendezésekkel és professzionális K+F csapat.
Az Usune ragaszkodik a "Minőség az első, az ügyfél a legfőbb" filozófiájához, szigorúan bevezeti a minőség-ellenőrzési rendszert a gyártási folyamat során. Minden termék szigorú tesztelésen esik át, mielőtt elhagyná a gyárat. Megbízhatóként beszállítója, az Usune több száz alállomási projekthez biztosított kiváló minőségű áramellátást mind hazai, mind nemzetközi szinten, széleskörű vásárlói elismerést nyerve megbízható termékminőségével és átfogó termékeivel értékesítés utáni szolgáltatás.
