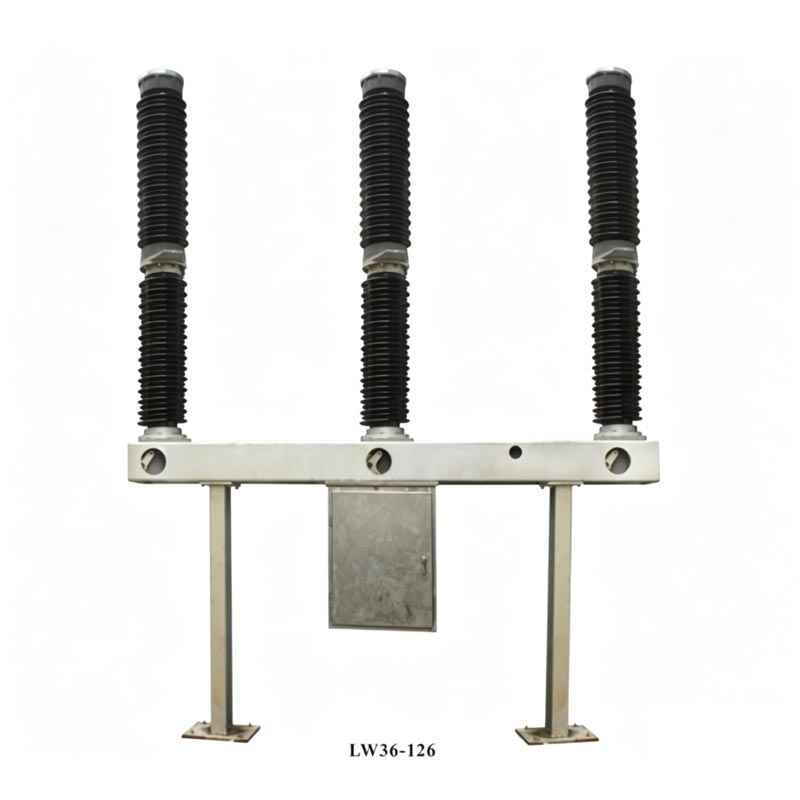

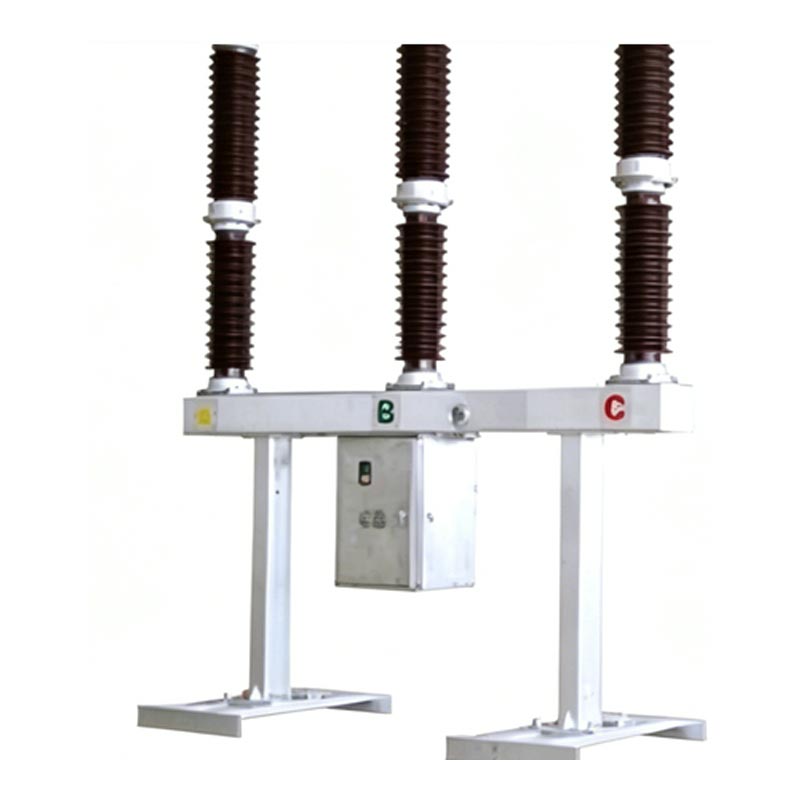

Az Usune LW36-110 kén-hexafluorid megszakító 126 kV egy központi eszköz a 110 kV-os átviteli és transzformációs rendszerek, valamint megszakítóként és kapcsolóberendezésként is használható csoport. A termék integrált, önfeszültségű ívoltó szerkezettel rendelkezik, minden fázis egyetlen tartóként, egytörő egység. Mindhárom fázis ugyanarra a keretre van felszerelve, így egy rugóval való mechanikus kapcsolás érhető el működési mechanizmus. A termék tetején található az ívoltókamra porcelán persely, a középső rész tartalmazza a tartó porcelán perselyt és keretet, valamint az elektromos vezérlőelemeket tartalmazó mechanizmusdobozt a keret alá függesztve, ami kompakt szerkezetet és kényelmes kezelést eredményez.
Megfelel a GB1984-2003 "AC High Voltage Circuit Breakers" és az IEC62271-100:2001 "High Voltage" kínai szabványoknak Kapcsoló- és vezérlőberendezések – 100. rész: Nagyfeszültségű megszakítók", és szigorú gyári tesztelésen és tanúsítás a termék megfelelőségének és megbízhatóságának biztosítására.
A "hőtágulás + segített fújás" ívoltási elvet használja, ami rövid ívet eredményez oltási idő, hosszú elektromos élettartam és alacsony működési zaj; SF6 gázt használ, kiváló szigeteléssel és ívvel tűzoltó tulajdonságokkal, mint közeggel, kiküszöböli az égés és robbanás veszélyét, alkalmassá teszi sűrűn lakott területek.
A rugós működtetésű mechanizmus mechanikai élettartama akár 6000 ciklus, az éves SF6 gázszivárgás mértéke ≤0,5%. és a főáramkör ellenállása ≤80μΩ. Teljes műszaki paraméterek és tesztadatok igazolják a termék stabilitását.
Széles körben alkalmazkodik zord kültéri környezethez, -30 ℃ és +40 ℃ közötti környezeti hőmérsékleti tartományban és ≤3000 méter. Erős ellenállás a széllel, jéggel és földrengésekkel szemben, kielégítve a különféle energiaprojektek forgatókönyveinek igényeit.
A 126 kV-os kén-hexafluorid megszakító kapcsoló kiváló elektromos teljesítménnyel büszkélkedhet, alapvető paramétereivel megfelel a 126kV-os erősáramú berendezések magas színvonalának, biztosítva a stabil működést komplex villamosenergia-rendszerekben. Kulcsmag a paraméterek a következők:
| Tétel | Egység | Műszaki paraméter |
| Névleges feszültség | kV | 110 |
| Névleges áram | A | 3150 |
| Névleges rövidzárlati megszakító áram | kA | 40 |
| Névleges SF6 gáznyomás (20 ℃) | MPa | 0.5 |
| Záróra | ms | ≤145 |
| Nyitva tartás | ms | ≤60 |
| Mechanikai élettartam | Times | 6000 |
A kén-hexafluorid 126 kV-os megszakító kapcsoló három fázisból áll, amelyek mindegyike önfeszültségű ívoltó kamra, tartószigetelő berendezés, adszorbens és szivárgásmentes szerkezet. Statikus tömítési alkalmazások O-gyűrűk és tömítőanyag, míg a dinamikus tömítés rugós kompressziós tömítést használ, ami kiváló légtömörséget biztosít. A átviteli rész köti össze az egypólusú megszakítót és a működési mechanizmust, hatékonyan továbbítva működő erő; a rugós működtető mechanizmus beépített mechanizmusdobozzal rendelkezik, amely kézi, elektromos energiát biztosít tárolási és visszazárási funkciók, rugalmas és megbízható működést biztosítva.
1. Zárási állapot: A rendszeráram áramkört alkot a kivezetéseken, álló érintkezőkön, mozgó érintkezőkön, hengereken,
és közbenső érintkezők, biztosítva a normál erőátvitelt.
2. Kioldó működés: A működtető mechanizmus hatására a mozgó érintkező lefelé mozog, ami an
elektromos ív, amikor a mozgó és álló érintkezők elválik egymástól; a hengerben lévő sűrített SF6 gáz kifújja az ívet
a fúvókán keresztül, és az ív kialszik, amikor az áram átlépi a nullát.
3. SF6 gázrendszer: integrált SF6 sűrűségmérővel és hőmérséklet-kompenzáló vezérlővel van felszerelve.
valós időben tudja nyomon követni a gáznyomást. Ha a nyomás túl alacsony, riasztás indul, és a mechanizmus működésbe lép
reteszelve a mechanikai sérülések elkerülése érdekében.

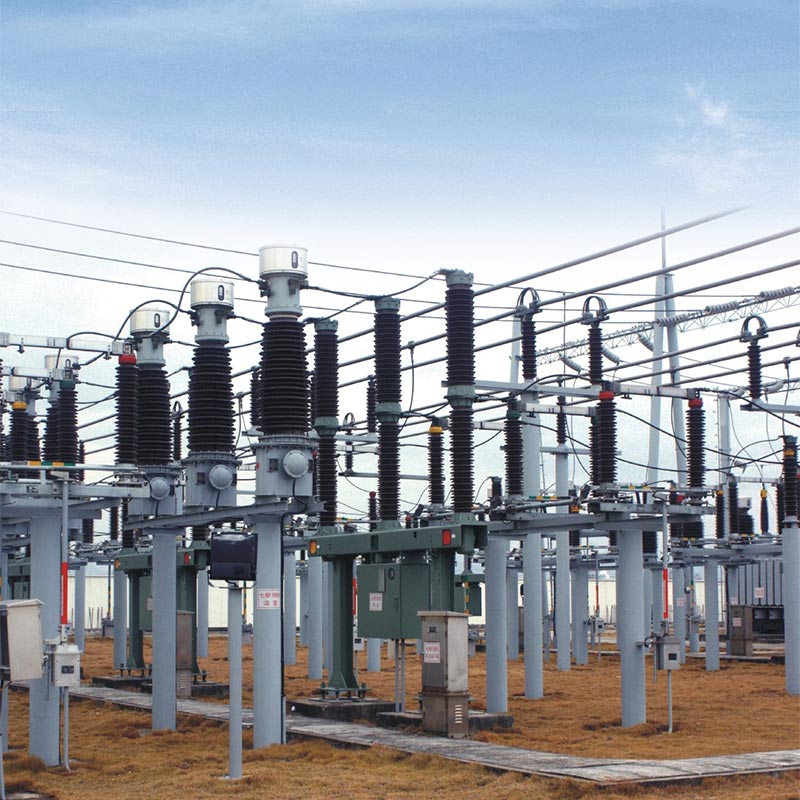

2024-ben az Usune LW36-110 kén-hexafluorid 126 kV-os megszakító kapcsolót sikeresen csatlakoztatták egy 110 kV-os kulcshoz. átviteli és átalakítási projekt Észak-Kínában. Ennek a projektnek az volt a célja, hogy megoldja az elégtelenség problémáját áramellátási kapacitás vidéki és külvárosi területeken. A projekt helyszínén nagy a hőmérséklet-különbség (-25 ℃ és +38℃) és gyakori homokviharok, rendkívül magas követelményeket támasztanak a környezeti alkalmazkodóképességgel és megbízhatósággal szemben. az elektromos berendezéseket.
Ennek a projektnek a kijelölt szállítójaként az Usune 28 darab LW36-110 megszakítót biztosított. A gyári kiszállítás professzionális technikusok, hogy helyszíni útmutatást nyújtsanak a telepítéshez, az üzembe helyezéshez és a próbaüzemhez. Utána Nyolc hónapos stabil működés során a termék nulla meghibásodást ért el, az SF6 gázszivárgási aránya messze elmaradt a szabvány követelményeinek (tényleges teszt ≤0,3%), valamint a nyitási és zárási reakciósebesség teljes mértékben megfelelt a projekt tervének szabványoknak. A projekt üzembe helyezése után hatékonyan javította a helyi villamosenergia-hálózat stabilitását, csökkentette a berendezés meghibásodása miatti áramkimaradásokat, magas elismerést kapott a projektgazda és a helyi részről energiaosztály, teljes mértékben igazolva a kiváló környezeti alkalmazkodóképességet és megbízható működési teljesítményt Használja a 126 kV-os SF6 megszakítót a tényleges munkakörülmények között.
A1: A termék mechanikai élettartama 6000 ciklus, az ajánlott folyamatos működési élettartam pedig 12 év. Kulcs karbantartási pontok: Heti rutin ellenőrzések (szigetelő integritása, SF6 gáznyomás stb.); éves karbantartás 3 évente (szigetelők tisztítása, főáramköri ellenállás mérése stb.); amikor a termék eléri a karbantartási feltételek (pl. 20 teljes kapacitású rövidzárlati megszakítás), az ívérintkezők, az adszorbens és a tömítőgyűrűk cserélni kell. A gyártó professzionális személyzetet küld, hogy helyszíni útmutatást adjon a karbantartáshoz.
A2: Igen. Ezt a terméket kifejezetten zord kültéri környezetre tervezték, és erősen alkalmazkodik a magashoz magasságok és alacsony hőmérsékletek. Akár 3000 méteres magasságig is használható, és alacsony hőmérsékletet is bír -30 ℃-ig, teljes mértékben kielégítve a magaslati és hideg régiók, például Nyugat-Kína igényeit. Továbbá a A mechanikus doboz beépített fűtőtesttel rendelkezik, amely nedvesség- és fagyvédelmet biztosít eső, hó és erős hideg esetén évszakokban, biztosítva a stabil működést.
A Zhejiang Usune Electric Co., Ltd., mint a nagyfeszültségű elektromos berendezések professzionális gyártója Kínában, teljes gyártósorral és szigorú minőség-ellenőrzési rendszerrel rendelkezik. A gyár fejlett tesztelő berendezéseket, és előtte minden termék vákuumozáson, gáztöltésen és mechanikai teljesítményvizsgálaton esik át elhagyja a gyárat a termék minőségének biztosítása érdekében. Megbízható beszállítóként az Usune egyablakos értékesítés utáni szolgáltatást nyújt, ideértve a helyszíni szerelési útmutatót, az üzembe helyezést, a karbantartási oktatást és a pótalkatrészek szállítását. Egy profi a műszaki csapat azonnal reagál a felhasználói igényekre, biztosítva a berendezés hosszú távú stabil működését.
