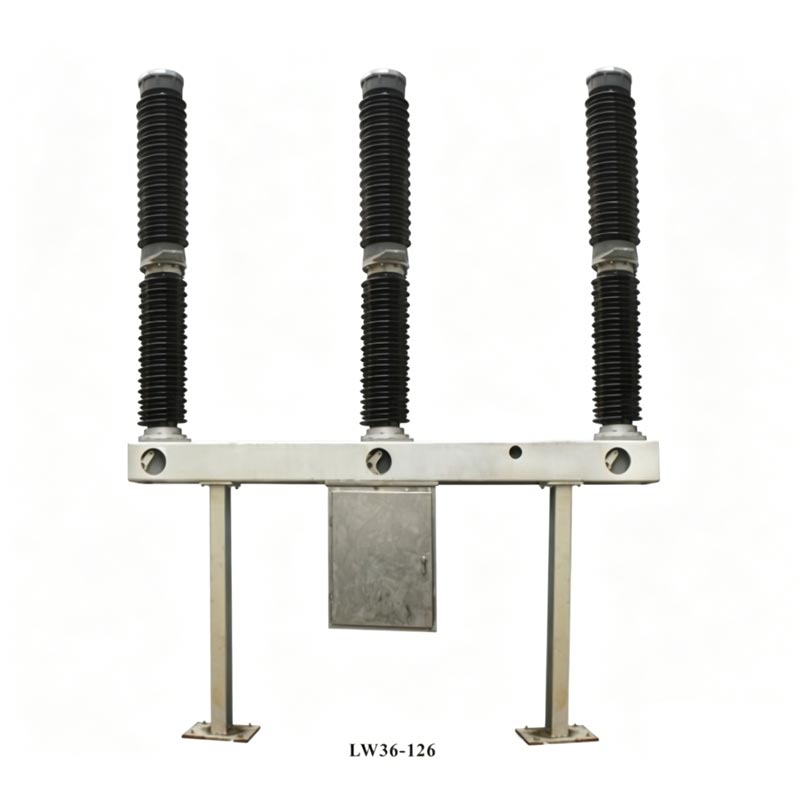

A Zhejiang Usune Electric Co., Ltd. LW36-126 sorozatú 110kV-os SF6 kapcsolója 2000A 3150A egy független fejlesztésű kültéri nagyfeszültségű kapcsolóberendezések. Kompatibilis 110 kV névleges feszültséggel (maximum 126 kV) és 50 Hz-es váltakozó áramú hálózattal. Ez az főként névleges áram, hibaáram és vonalkapcsolás megszakítására szolgál, megbízható vezérlés és védelem elérése érdekében az energiarendszerről. Megszakítóként is használható.
| Paraméter neve | Specifikáció |
| Névleges feszültség | 110 kV (max. 126 kV) |
| Névleges áram | 2000A, 3150A |
| Frekvencia | 50 Hz |
| Környezeti hőmérséklet | -30 ℃ ~ +40 ℃ |
| Magasság | ≤3000 m |
| Szennyezettségi szint | ≤ IV. szint |
| Ívoltó és szigetelő közeg | SF6 gáz |
| Működési mechanizmus | Új típusú rugós működési mechanizmus |
1. Fejlett ívoltási technológia: A 110 kV-os SF6 Switch 2000A 3150A nemzetközileg vezető
önerős ívoltási elv, amely kiváló ívoltási teljesítményt, rövid ívelési időt és
alacsony érintkezési veszteség.
2. Hosszú élettartam: A névleges törési ciklusok elérik a 20-szorost, normál esetben akár 10 éves karbantartási ciklussal
működési feltételek, jelentősen csökkentve az üzemeltetési és karbantartási költségeket.
3. Megbízható és alacsony zajszint: optimalizált rugós mechanizmus, alacsony működési teljesítmény, stabil működés és alacsony zajszint,
alkalmas lakossági és városi környezetben.
4. Erős környezeti alkalmazkodóképesség: A 110 kV-os SF6 Switch 2000A és 3150A stabil teljesítményt mutat
alacsony hőmérsékletű, magas tengerszint feletti magasságban és erősen szennyezett környezetben, amely kiemelkedően ellenáll a szennyezésnek
és korrózió.
5. Egyszerű telepítés és karbantartás: A kompakt szerkezet és a könnyű kialakítás megkönnyíti a kényelmes telepítést
és üzembe helyezés, minimális napi karbantartást igényel.
6. Magas költséghatékonyság: Kiváló teljesítmény elfogadható áron, az importált márkákhoz hasonlítható, hatékonyan
projektberuházás csökkentése.

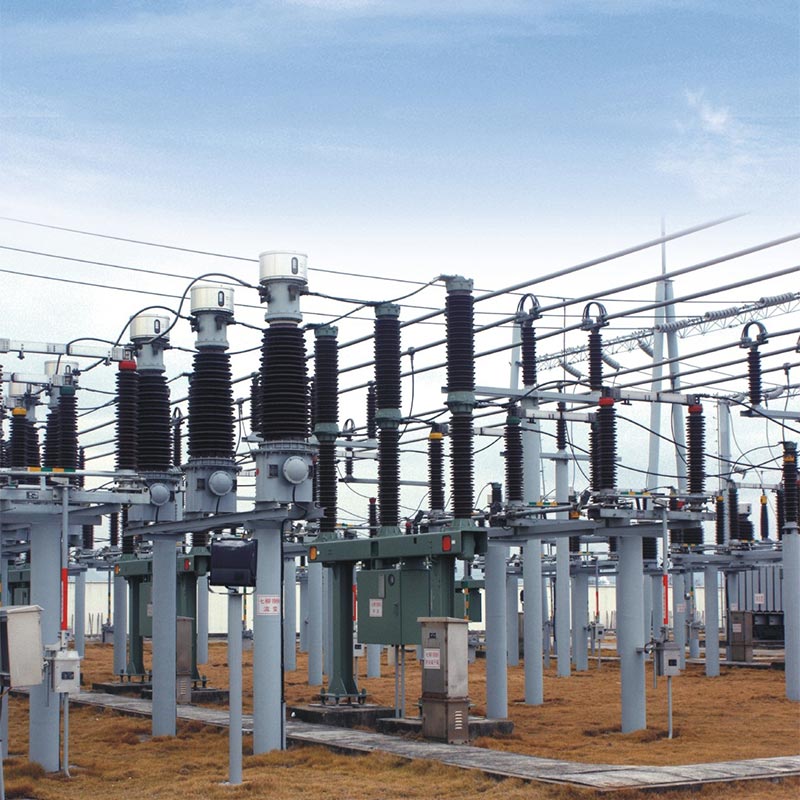

2023-ban az Usune LW36-126 típusú 110 kV-os SF6 kapcsolót (3150A) alkalmazták egy 220 kV-os hub alállomáson Gansu tartományban, a környező városi területek, ipari parkok és új energiaerőművek áramellátása. Az azóta eltelt 18 hónapban működése: 7 db rövidzárlati hibát sikeresen megszakított precíz működéssel, nulla meghibásodás nélkül; a Az SF6 nyomása stabil, a negyedéves tesztek során nem észleltek szivárgást; a hőmérséklet-emelkedés teljes terhelés mellett megfelel a szabványoknak, kielégíti a nagyáramú működés követelményeit.
2024-ben egy 200 MW-os tengeri szélerőműpark Jiangsu tartományban Usune 110kV SF6 kapcsolóberendezést (2000A) választott ki. Szembenézve magas sótartalmú, magas páratartalmú és gyakori tájfunokkal rendelkező környezetben a berendezés stabilan működött és kiváló korrózió- és szennyeződésállóságot mutatott. Megbízhatóan lehetővé teszi a gyakori rácsot szélturbinák be-/lekapcsolása. Az importált berendezésekhez képest a projektköltségek 1-vel csökkentek 25%-kal, az üzemeltetési és karbantartási költségek pedig 40%-kal.
| Tétel | Egység | Paraméterek | |
| Névleges feszültség | kV | 72.5 | 126 |
| Névleges áram | A | 1250/2500/3150 | 1250/2500/3150 |
| Névleges frekvencia | Hz | 50 | 50 |
| Névleges rövidzárlati kiesési áram | kA | 31,5/40 | 31,5/40 |
| Névleges rövidzárlati megszakítás és zárási áram (csúcs) | kA | 80/100 | 80/100 |
| Névleges rövid idejű ellenállási áram | kA | 31,5/40 | 31,5/40 |
| Csúcsérték névleges ellenállási feszültsége | kA | 80 | 80/100 |
| Névleges teljesítményfrekvencia-ellenállási feszültség (1 perc) | kV | Földhöz:160 Töréstávolság:202 | Földhöz:230 Töréstávolság:230+73 |
| Névleges villámimpulzus-ellenállási feszültség (1 perc) | kV | Földhöz: 350 Törések távolsága: 410 | Földhöz:550 Töréstávolság:550+103 |
| Névleges rövidzárlati állási idő | s | 4 | 4 |
| Névleges kihúzási megszakító áram | kA | 8 | 10 |
| Közeli távolsági hibamegszakító áram | kA | 90%Ik, 75%Ik | 90%Ik, 75%Ik |
| Névleges áramköri töltő be-ki áram | A | 10 | 31.5 |
| Névleges működési sorrend | 0-0,3s-C0-180s-CO | 0-0,3s-C0-180s-CO | |
| SF6 gáznyomás (20 ℃ asztali nyomás) | MPa | 0.5 | 0.6 |
| Mechanikai élettartam | Times | 6000-10000 | 6000-10000 |
Normál üzemi körülmények között a karbantartási ciklus 10 év. Az alapvető vizsgálati elemek közé tartozik az SF6 nyomás és tisztaság, mechanikai működési jellemzők, szigetelési teljesítmény és kötőelemek. Az Usene élettartamot biztosít műszaki támogatás és karbantartási útmutató.
A standard modell ≤3000 m magasságban és ≥ -30 ℃ hőmérsékleten használható. Magasabb vagy alacsonyabb magasságokhoz hőmérsékleten, az Usune testreszabott megoldásokat kínál, stabil működést biztosítva a légnyomás optimalizálásával, használatával alacsony hőmérsékletnek ellenálló anyagok és javító szigetelés.
Professzionális gyártóüzemként az Usune szigorú minőség-ellenőrzést hajt végre, amely kiterjed a nyersanyag-ellenőrzésre, félkész termékek tesztelése és teljes terhelésű tesztelése szállítás előtt. Átfogó termelésirányítási rendszer biztosítja a pontos szállítást, és minden termék vizsgálati jegyzőkönyvvel és minőségi tanúsítvánnyal rendelkezik.
1. Városi és vidéki elektromos hálózatok: 110kV-os alállomási vezeték és transzformátorvédelem.
2. Új energiaágazat: szélenergia, fotovoltaikus és vízenergia-erősítő állomások.
3. Ipari és bányászati vállalkozások: nagy energiafogyasztó egységek, például kőolaj-, vegyipari és kohászati
iparágak.
4. Infrastruktúra: Vasutak, metrók, repülőterek és adatközpontok áramellátó rendszerei.
Az Usune 110kV SF6 Switch 2000a 3150a fejlett technológiát, megbízható minőséget és kiváló költséghatékonyság. Erős műszaki erőre és átfogó szervizrendszerre támaszkodva biztonságos és stabil teljesítményű berendezések az ügyfelek számára világszerte.
