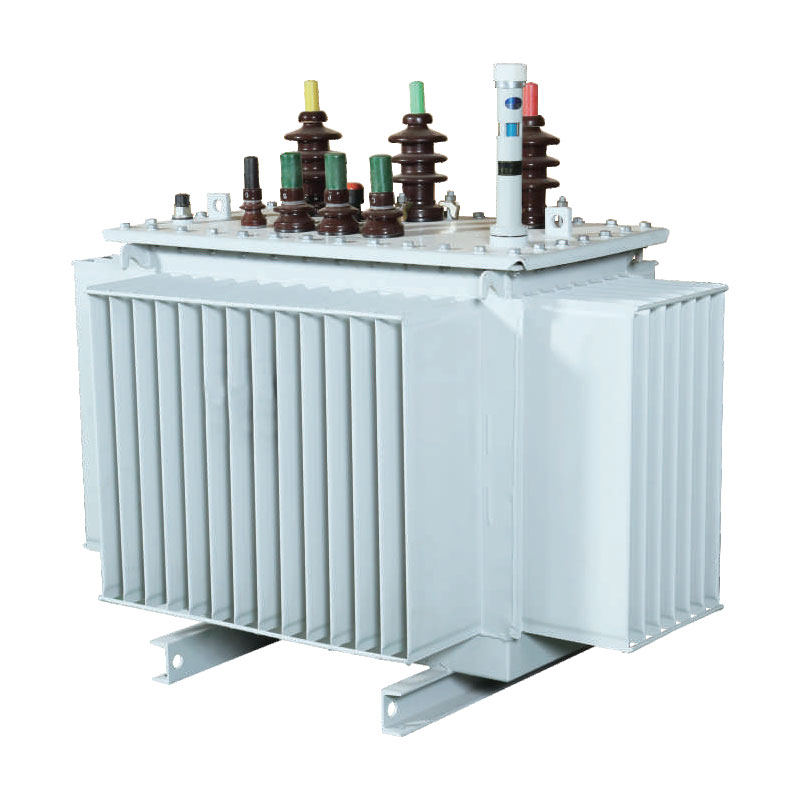

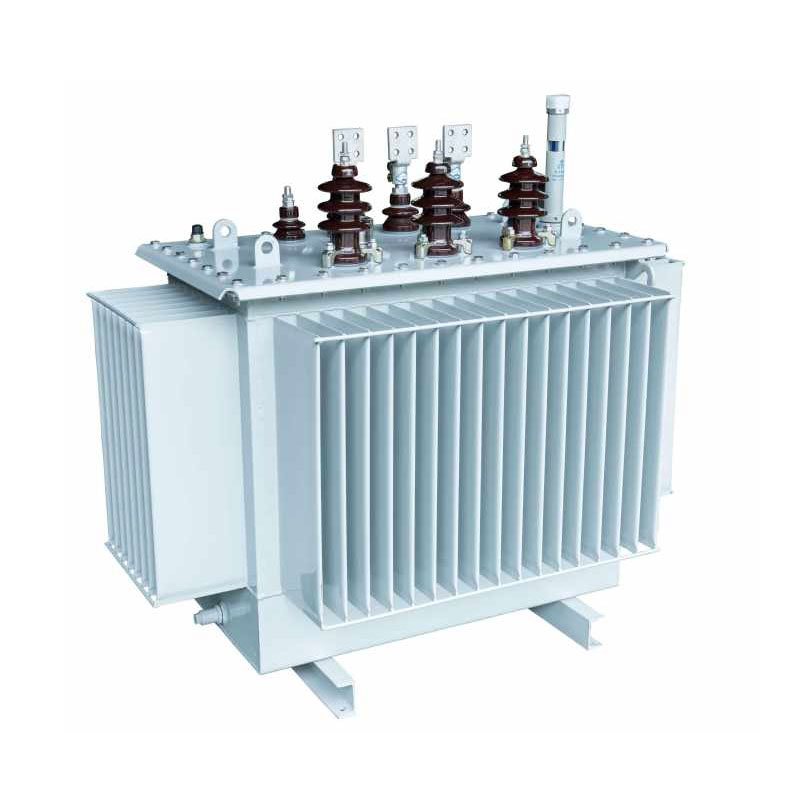

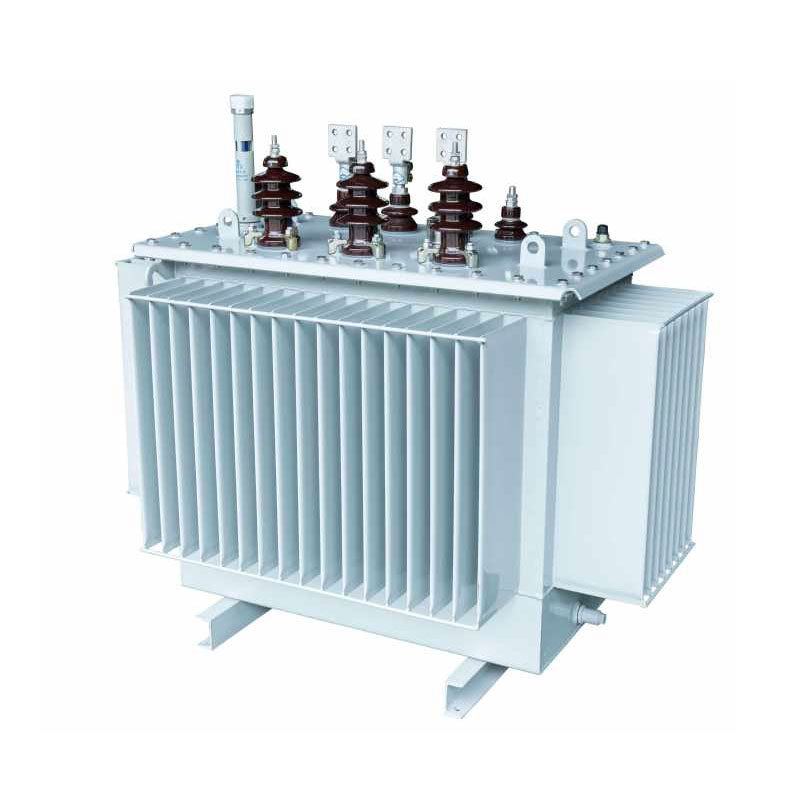

1600 KVA olajba merülő elosztó transzformátor

Az Usune 1600 kVA olajba merülő elosztó transzformátort úgy optimalizálták, hogy megoldja a hagyományos problémákat. transzformátorok, mint például a nagy veszteségek, a túlzott zaj, a háromfázisú kiegyensúlyozatlanság és a rossz környezeti alkalmazkodóképesség. A mag egyenlő oldalú háromszöget képező 3D-s tekercselrendezést használ; a mágneses áramkör hézagmentes, három egyenlő hosszúságú mágneses utak, amelyek távolsága minimális. A magoszlop keresztmetszete jelentősen megközelíti a kör alakút növeli a mágneses permeabilitás hatékonyságát, alapvetően csökkenti az üresjárati veszteségeket és az üzemi zajt, precíz háromfázisú egyensúly, és csökkenti a harmonikus interferenciát.

Alkalmas 10 kV, 20 kV és 36 kV feszültségű alkalmazásokhoz, a termék precíziós gyártású szabványos létesítményekben és szigorú, átfogó tesztelésnek vetik alá. Stabil teljesítménnyel, erős túlterhelés-ellenállással és magas üzembiztonság, így ideális választás előregyártott vagy moduláris alállomásokkal való integrációhoz, és előnyös megoldás a modern intelligens hálózati frissítésekhez.

Alapvető szerkezeti jellemzők

1. Alaprendszer

A mag nagy áteresztőképességű, alacsony veszteségű szemcseorientált szilícium acéllemezeket használ, amelyeket importált Nyugati felhasználásával dolgoznak fel. Német Georg keresztirányú vágóberendezés és 45°-os varrat nélküli toldási technika. A szilícium acéllemezek kialakításra kerülnek többlépcsős kör keresztmetszetű szerkezetté, teljesen megszüntetve a mágneses kör légréseit és csökkentve szivárgási fluxusveszteségek, ezáltal hatékonyan csökkentve az üzemi zajt és az üresjárati energiafogyasztást. Az általános mag szerkezet kompakt és stabil, nagy mágneses telítési ellenállással, hosszú távú, sima felszerelést biztosítva működését.

2. Tekercsszerkezet

Az 1600 kVA olajmerített elosztó transzformátor differenciált tekercselést alkalmaz: a nagyfeszültségű tekercset hengeres szerkezetű, míg a kisfeszültségű tekercselés hengeres és fóliás típusú konfigurációk. Ez a kialakítás jelentősen növeli a berendezés rövidzárlatokkal és villámcsapással szembeni ellenállását ütéseket, megakadályozva a tekercs deformálódását vagy áramingadozások okozta károsodást. A koncentrikus elrendezés a magas- ill a kisfeszültségű tekercsek optimalizálják a mágneses áramkör elosztását, egyenletesebb erőátvitelt biztosítva és átfogóan javítja az általános működési hatékonyságot.

3. A tartály felépítése

A tartály nagy pontosságú hidegen hengerelt acélból készül, speciális hullámkarton gyártósor segítségével. Felülete petrolkémiai minőségű korróziógátló bevonattal van ellátva, amely hosszú távon ellenáll az olajnak és kémiai erózió, így alkalmas különféle durva ipari környezetekre. A hullámos szerkezet szolgál a kettős cél: elősegíti a hatékony hőelvezetést, hogy stabilizálja a hőmérséklet-emelkedést teljes terhelés mellett miközben a transzformátorolaj hőtágulását és összehúzódását is alkalmazza. A teljesen zárt szerkezet elszigeteli az egységet a levegőtől, lassítja a szigetelőolaj öregedését és jelentősen meghosszabbítja a berendezést élettartam.

4. Szigetelés szerkezete

Az egység A osztályú szigetelési rendszert alkalmaz, amelyet nagy dielektromos szilárdság és kiváló tulajdonság jellemez magas hőmérsékletű ellenállás. A koncentrikusan elhelyezett nagy- és kisfeszültségű tekercseknél a tekercsközi hézag kompozit szerkezetet használ – a papírcső burkolatát kis olajrésekkel kombinálva – a belső optimalizálása érdekében szigetelés elrendezését és megszünteti a szigetelési "holt zónákat". Ez hatékonyan növeli a feszültségtűrő képességet és a szigetelés stabilitása, megakadályozza a dielektromos törést és a kisülési hibákat, ezáltal biztosítva a biztonságot és a megbízhatóságot hosszú távú működés.

Terméktípus

Gazdasági előnyök és energiamegtakarítás/kibocsátáscsökkentés

Az Usune 1600kVA olajmerített elosztó transzformátor kiemelkedő energiatakarékos teljesítményt nyújt, jelentősen csökkentve az éves villamosenergia-költséget és a szén-dioxid-kibocsátást a felhasználók számára. A következő alapképletek lehetővé teszik a berendezés működési értékének pontos számszerűsítését:
1. Éves villamosenergia-költség képlete: Éves költség (CNY/év) = [terhelés nélküli veszteség (kW) + terhelési veszteség (kW) × (átlagos terhelési tényező)²] × 365 nap × 24 óra × villamosenergia-ár
2. Szén-kibocsátási képlet: Éves CO₂-kibocsátás = [terhelés nélküli veszteség (kW) + terhelési veszteség (kW) × (átlagos terhelési tényező)²] × 365 nap × 24 óra × szén-dioxid-kibocsátási tényező (kg-CO₂/kWh)
Az azonos specifikációjú hagyományos transzformátorokhoz képest ez a termék alacsonyabb üresjárati és terhelési veszteséggel rendelkezik. Tipikus ipari üzemi körülmények között 60%-os átlagos terhelési tényező mellett ez az egység jelentős villamosenergia-megtakarítást ér el, közvetlenül csökkentve a vállalati energiaköltségeket és a szén-dioxid-kibocsátást. Összhangban van a „kettős szén-dioxid” irányelv követelményeivel, így gazdasági és környezeti értéket is teremt a felhasználók számára.

Műszaki paraméterek

10kV-os S11 sorozatú háromfázisú olajmerítésű elosztó transzformátor

Megjegyzés: Az 500 kVA és az alatti névleges teljesítményű transzformátorok esetében a terhelési veszteség a rámpa felett a táblázatban vonatkozik a Dyn11 csatlakozási csoport, és a rámpa alatti terhelési veszteség az Yyn0 csatlakozási csoportra vonatkozik.

10kV-os S13 sorozatú háromfázisú ol-merített elosztó transzformátor

10kV-os S14 sorozatú háromfázisú olajmerítésű elosztó transzformátor

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

Valós alkalmazási eset

Professzionális és megbízható teljesítmény-beszállítóként az Usune 1600 kVA 10 kV-os olajbemerített elosztó transzformátora sikeresen bevezették egy városi-vidéki hálózat felújítási projektbe Donghai városában, Lufengben, Guangdongban. A telepítés hatékonyan oldotta meg a helyi problémákat az elégtelen teljesítmény és az instabil ellátás miatt.

A korszerűsítés előtt a térség hagyományos elosztó berendezései nem rendelkeztek elegendő kapacitással; nyári csúcs idején a kereslet miatt gyakoriak voltak az olyan problémák, mint a feszültségesés és a túlterhelés okozta leállások, amelyek súlyosan érintették a lakossági villamosenergia-ellátást felhasználása, valamint a kis- és mikrovállalkozások működése. 2026-ban a helyi áramszolgáltató iroda kezdeményezte a hálózat korszerűsítését projekt. A termék teljesítményének, energiatakarékos képességeinek és működésének többdimenziós összehasonlítása után a stabilitás érdekében az Usune nagy hatásfokú olajbe merülő elosztó transzformátorát választották.

A projekt egy előre gyártott alállomás telepítési modellt használt. Az üzembe helyezés után a berendezés – jellemezve alacsony veszteség, alacsony zajszint és kiváló háromfázisú egyensúly – hatékonyan kiküszöbölte a régió áramellátási szűk keresztmetszeteit. Az egység stabilan működik magas hőmérsékletű, nagy terhelésű nyári körülmények között abnormális zaj vagy felharmonikus nélkül interferenciát. A mért adatok azt mutatják, hogy a berendezések veszteségei jóval alacsonyabbak, mint a szabványos transzformátoroké nemzeti referenciaértékek; Az éves hálózati villamosenergia-költségek több mint 18%-kal csökkentek a szén-dioxid-kibocsátás csökkenése mellett. Ez a stabil áramellátás megbízható áramellátást biztosít a lakosok számára és folyamatos termelést a helyi feldolgozás számára vállalkozásokat, és a projektet viszonyítási alapként állítja be az energiatakarékos hálózatfelújításokhoz Guangdong keleti részén.

GYIK

1. kérdés: Milyen forgatókönyvekre alkalmas az Usune 1600 kVA olajmerített elosztó transzformátor?

A termékcsalád 10 kV, 20 kV és 36 kV feszültségszinteket fed le, kivételes alkalmazkodóképességet kínálva. Elsősorban az városi-vidéki hálózatfejlesztésre, ipari és bányászati vállalkozások áramelosztására és beépítésére használják zord ipari környezetek, például vegyi és élelmiszer-feldolgozó üzemek. Kompatibilis az előregyártott burkolatok és kombinált alállomások, és megfelel az olyan forgatókönyvek nagy energiaellátási igényeinek, mint például az alagútépítés projektek és nagy kereskedelmi komplexumok.

2. kérdés: Melyek ennek a transzformátornak az alapvető előnyei a hagyományos termékekhez képest?

Az azonos kapacitású hagyományos transzformátorokhoz képest ez a termék négy fő előnyt kínál: először is a 3D a hézagmentes mágneses áramkör feltekercselt magkialakítása kisebb veszteségeket és kisebb zajt eredményez; másodszor, az optimalizált a tekercs és a szigetelő szerkezet kiváló rövidzárlati ellenállást és fokozott üzembiztonságot biztosít; harmadik, a ipari minőségű, korrózióálló hullámkarton olajtartály alkalmas zord üzemi körülményekre és biztosítja a hosszabb élettartam; és negyedszer, a precíz háromfázisú kiegyensúlyozás elnyomja a harmadrendű harmonikusokat, így többet biztosít stabil tápellátás minősége.

3. kérdés: Mennyi az 1600 kVA-s olajmerített elosztó transzformátor élettartama és hosszú távú karbantartási költsége?

A berendezés teljesen zárt olajtartály szerkezettel rendelkezik, amely elszigeteli az egységet a levegőtől, ezáltal késlelteti az öregedést a szigetelőolaj mennyiségét, és több mint 20 év élettartamot tesz lehetővé. Kiforrott, megbízható kialakítással és rendkívül alacsony meghibásodási arány, az egység nem igényel gyakori karbantartást – csak az olajszint és a működés időszakos ellenőrzését zajra van szükség. A hagyományos transzformátorokhoz képest jelentősen csökkenti a kapcsolódó munka- és anyagköltségeket üzemeltetéssel és karbantartással, kiemelkedő költséghatékonyságot kínálva teljes életciklusa során.
