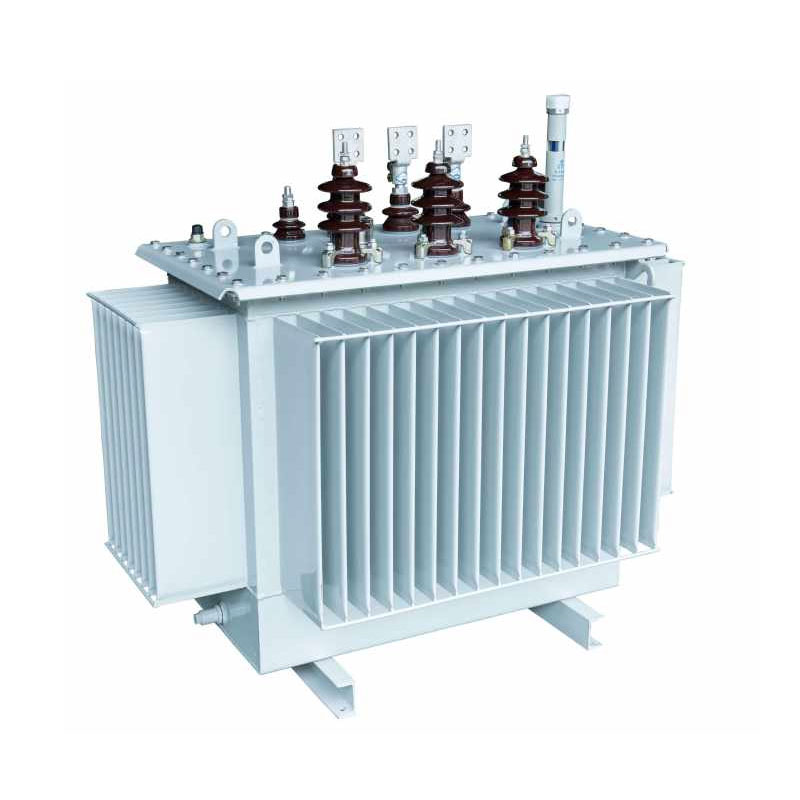

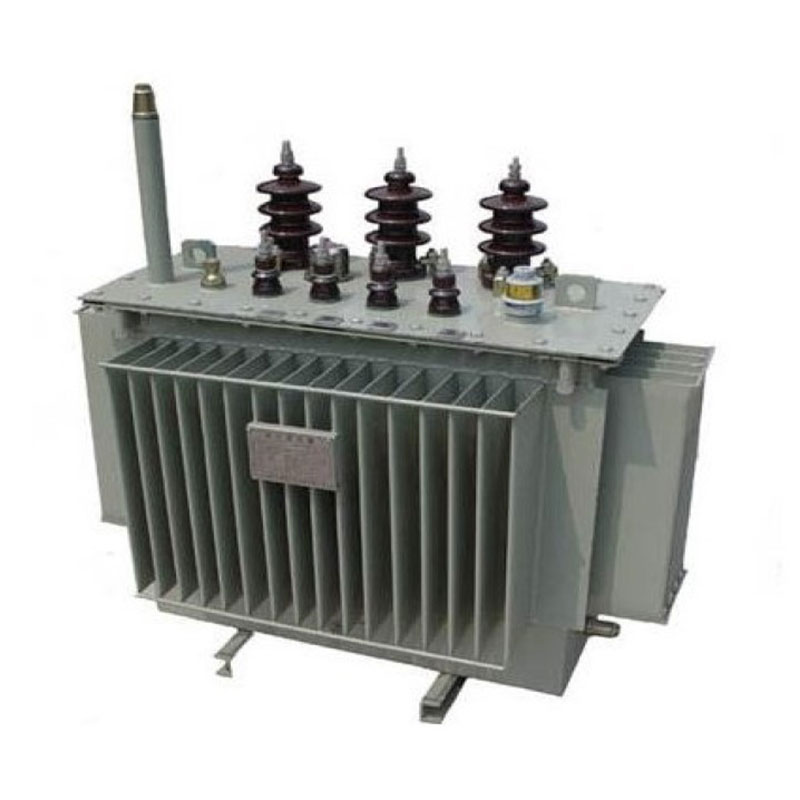

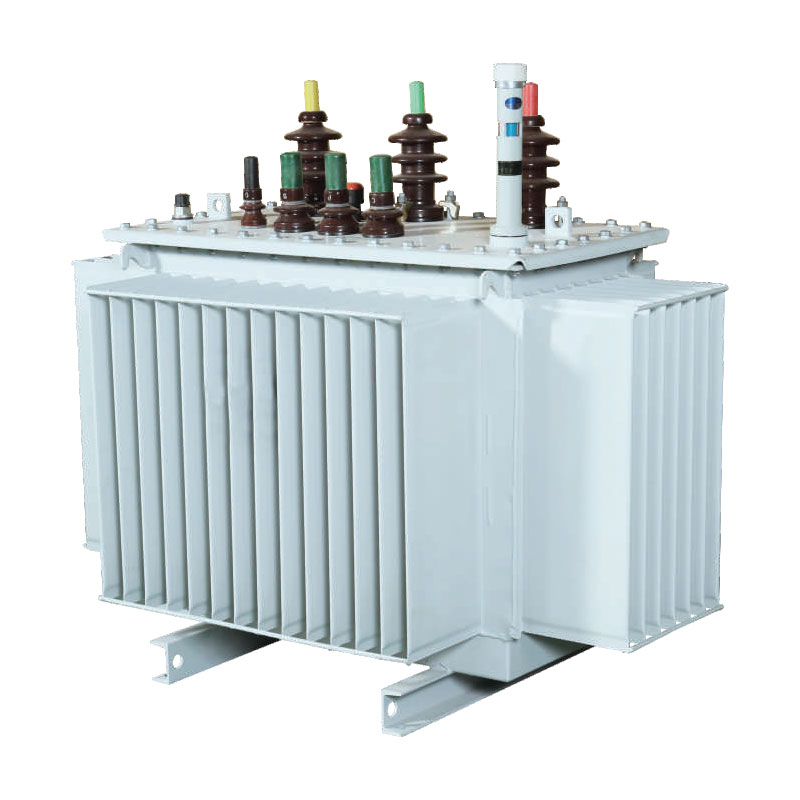

630 kVA olajba merülő önhűtéses transzformátor

Ez a 630 kVA-s olajba merülő önhűtéses transzformátor a nagy teljesítményű elosztás új generációját képviseli transzformátorok. Magja egy egyenlő oldalú háromszög-konfiguráción alapuló 3D-s tekercselést alkalmaz, biztosítva a legrövidebbet és egyenlő hosszúságú mágneses pályák mindhárom fázishoz nulla légrésekkel, míg a magoszlop keresztmetszete körhöz közelít. A hagyományos berendezésekhez képest hatékonyan csökkenti a veszteségeket és a zajt, pontosságot ér el háromfázisú egyensúly, elnyomja a harmadik felharmonikusokat, és jelentősen optimalizált elektromos teljesítményt kínál.

A 10 kV, 20 kV és 36 kV feszültségszinteket támogató egység olajba merülő önhűtési módszert alkalmaz, amely nem igényel külső hűtőberendezés, amely biztosítja az egyszerű kezelést és karbantartást, valamint a különféle munkákhoz való erős alkalmazkodást feltételeket. Széles körben használják városi és vidéki hálózatokban, ipari és bányászati ​​vállalkozásokban, valamint integrált alállomásokban alkalmazások. Egy kiforrott ellátási lánc által támogatott Usune – egy megbízható energiaellátó beszállító – szabványosított, kiváló minőségű termékek és átfogó támogatási szolgáltatások a globális ügyfelek számára.

Alapvető szerkezeti jellemzők és műszaki előnyök

1. Nagy pontosságú, alacsony veszteségű mag

A mag nagy áteresztőképességű szemcseorientált szilícium acéllemezekből készül, amelyeket importált GEORG felhasználásával dolgoznak fel. keresztmetszetű berendezés és 45°-os varratmentes toldási technika a mágneses körök légréseinek teljes kiküszöbölésére. A a lemezeket többlépcsős kör keresztmetszetűvé alakítják, jelentősen csökkentve a mágneses reluktanciát, terhelésmentes veszteségeket és működési zajt. Ez a kialakítás megoldja a hagyományos – például háromfázisú – transzformátorok általános problémáit kiegyensúlyozatlanság és nagy veszteségek – ezáltal biztosítva a hosszú távú, alacsony fogyasztású működést.

2. Nagy szilárdságú, ütésálló tekercsszerkezet

A nagyfeszültségű tekercs hengeres szerkezetű, míg a kisfeszültségű tekercselés választási lehetőséget kínál hengeres és fólia konfigurációk, hogy megfeleljenek az adott működési feltételeknek. Ez a kialakítás optimalizálja a mágneses fluxust elosztása, hatékonyan növelve a berendezés rövidzárlatokkal és villámlással szembeni ellenállását megakadályozza a helyi túlmelegedést. Kiváló működési stabilitást és interferenciaállóságot biztosít, így alkalmas összetett környezetekhez, például ipari területekhez és kültéri elektromos hálózatokhoz.

3. Korrózióálló, tartós hullámos olajtartály

A tartály precíziós hidegen hengerelt acélból készül, speciális hullámkarton tartály gyártósoron és korróziógátló felületi bevonattal rendelkezik, amely lehetővé teszi, hogy ellenálljon a kemény körülményeknek, mint például az olajnak való kitettség és kémiai korrózió. A hullámos kialakítás egyesíti a hatékony hőelvezetést az adaptív deformációval képességek; alkalmazkodik a szigetelőolaj hőtágulásához és összehúzódásához, teljes levegőt tart fenn tömítés késlelteti az olaj öregedését, és jelentősen meghosszabbítja a berendezés élettartamát.

4. Nagy biztonságú szigetelő szerkezet

A 630 kVA-es olajbe merülő önhűtéses transzformátor A osztályú szigetelőszerkezetet alkalmaz, koncentrikus magas és kisfeszültségű tekercsek. A tekercsek közötti szigetelés kompozit kialakítású – a kartonpapír hüvelyeket a kicsivel kombinálja olajrések – a nagy dielektromos szilárdság és a kiváló tömítési teljesítmény biztosítása érdekében. Ez a kialakítás hatékonyan enyhíti biztonsági kockázatok, mint például szivárgás, rövidzárlat és szigetelés meghibásodása, támogatja a 24 órás folyamatos működést, és megfelel a nemzeti energiabiztonsági szabványoknak.

Terméktípus

Energiatakarékosság és gazdasági haszon elemzése

A 630 kVA olajba merülő önhűtéses transzformátor kivételes energiatakarékos és szén-dioxid-csökkentési képességeket kínál. A szabványosított képletek lehetővé teszik az éves villamosenergia-költségek és szén-dioxid-kibocsátás pontos kiszámítását, feltéve adatvezérelt támogatás a vállalati energiahatékonysági fejlesztésekhez és költségkezeléshez. Az alapképletek a következők:

1. Éves villamosenergia-költség képlete: Éves villamosenergia-költség (CNY/év) = [terhelés nélküli veszteség (kW) + terhelési veszteség (kW) × (átlag Terhelési tényező)²] × 365 × 24 × Villamosenergia ár
2. Éves CO₂-kibocsátási képlet: Éves szén-dioxid-kibocsátás (kg) = [terhelés nélküli veszteség (kW) + terhelési veszteség (kW) × (átlagos terhelés) Tényező)²] × 365 × 24 × szén-dioxid-kibocsátási tényező (kg-CO₂/kWh)

A hagyományos, elavult transzformátorokhoz képest ez a termék jelentősen alacsonyabb üresjárati és terhelési veszteséggel rendelkezik a villamosenergia-költségek és a szén-dioxid-kibocsátás csökkentése a zöld energiafeljavítási politikákkal összhangban. Magasat kínál költséghatékonyság a hosszú távú működéshez és a rövid megtérülési időhöz, mind gazdasági, mind környezeti értéket biztosítva.

Műszaki paraméterek

10kV-os S11 sorozatú háromfázisú olajmerítésű elosztó transzformátor

Megjegyzés: Az 500 kVA és az alatti névleges teljesítményű transzformátorok esetében a terhelési veszteség a rámpa felett a táblázatban vonatkozik a Dyn11 csatlakozási csoport, és a rámpa alatti terhelési veszteség az Yyn0 csatlakozási csoportra vonatkozik.

10kV-os S13 sorozatú háromfázisú ol-merített elosztó transzformátor

10kV-os S14 sorozatú háromfázisú olajmerítésű elosztó transzformátor

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

Valós alkalmazási esetek

1. Városi és vidéki hálózatfejlesztési projekt

Egy vidéki hálózatfejlesztési projektben Zhejiangban az elavult, nagy veszteségű berendezéseket tételesen cserélték ki. Megszólítás olyan problémák, mint a jelentős terhelésingadozások, a háromfázisú kiegyensúlyozatlanság és a túlzott harmonikusok, ez termék – a 3D tekercsmag előnyeit kihasználva a feszültség stabilizálása és egyensúlya érdekében – alapvetően továbbfejlesztett tápegység minősége. A helyszíni mérések több mint 30%-kal csökkentették az egységenkénti üresjárati veszteséget és 40%-kal. az áramellátás meghibásodási aránya az elosztási területen. Az egység kiválóan alkalmas komplex vidéki üzemeltetésre feltételeket, megkönnyítve az energiahatékony hálózatfejlesztést.

2. Nehéz teherautó-töltőállomás projekt

Egy nagy tehergépjárművek töltőállomása Suzhouban több egységet telepített ebből a transzformátormodellből, hogy támogassa töltőcölöpök gyakori indításával/leállításával és hirtelen terhelésváltozásokkal járó műveletek. Kiváló melegséggel disszipációs teljesítmény (olajba merülő önhűtés), a transzformátor stabil és szabályozható tekercset tart fenn hőmérséklet teljes terhelés mellett, túlmelegedés miatti kioldások nélkül. Ez biztosítja a 24 órás megszakítás nélküli működést állomás üzemeltetése, hatékonyan csökkentve a karbantartással és az állásidővel kapcsolatos költségeket.

GYIK

1. kérdés: Milyen feszültségszintek és alkalmazási forgatókönyvek kompatibilisek az Usune 630 kVA olajba merülő önhűtéssel transzformátor?

A termék támogatja az összes főáramú nagyfeszültségű (10kV, 20kV és 36kV), és alkalmas alkalmazásokra mint például a városi és vidéki hálózat korszerűsítése, ipari és bányászati áramelosztás, töltőállomások és előregyártott vagy moduláris alállomások. Ventilátormentes, olajba merülő önhűtő kialakítása alkalmas kültéri használatra telepítés; ellenáll a szélsőséges hőmérsékleteknek, a pornak és az enyhe korróziónak, kivételes alkalmazkodóképességet kínálva különféle működési feltételekhez.

2. kérdés: Mik ennek a transzformátornak az energiatakarékossági előnyei, és hogyan csökkenti a költségeket?

A termék energiatakarékos fő jellemzője a 3D hézagmentes tekercsmag-struktúra, amely jelentősen csökkenti a mágneses feszültséget. áramköri, üresjárati és terhelési veszteségeket, miközben hatékonyan csökkenti a harmonikus és hőveszteségeket. Szabvány alatt üzemi körülmények között 20-30%-kal csökkenti a teljes energiafogyasztást a hagyományos berendezéseihez képest azonos kapacitású. Ez jelentős megtakarítást eredményez az éves villamosenergia-költségekben és csökkenti a szén-dioxid-kibocsátást, az összehangolást zöld energia politikával és kiemelkedő hosszú távú gazdasági előnyökkel.

3. kérdés: Milyen előnyökkel jár a berendezés élettartama, valamint a napi üzemeltetés és karbantartás (O&M) tekintetében?
