A középfeszültségű fióktípus panel támogatja az áramfelvételt, az adagolóelosztást, a feszültségmérést, a mérést, busz szelvényezési és leválasztási funkciók. Az Usune a berendezést mérnök-orientált konfigurációval látja el szemléletű és ISO 9001, ISO 14001 és ISO 45001 irányítási rendszerek szerint működik, termékei szerint a vonatkozó IEC és GB szabványoknak, valamint az érintett piacokon elérhető CE tanúsítványnak.
A nagy elektromos projektek gyakran több független áramkört tartalmaznak egyetlen elosztó vezeték helyett. A bejövő áram, a transzformátor adagolók, a motoráramkörök, a mérőáramkörök és a segédterhelések mindegyike megkövetelheti különböző elektromos funkciók.
A KYN28 középfeszültségű fiókos panel lehetővé teszi, hogy ezeket a funkciókat külön szekrényekként helyezzék el egy egységen belül. összehangolt felállás. Ez lehetővé teszi egy elosztási rendszer felépítését a projekt egysoros diagramja köré ahelyett, hogy minden áramkörhöz egységes szekrénykonfigurációt használnánk.
A beszerzési csoportok számára ez a moduláris architektúra leegyszerűsítheti a berendezés specifikációját, mivel a szekrényfunkciók ezt megtehetik a tényleges elektromos hálózatnak megfelelően kell meghatározni. Lehetővé teszi a teljes felállás megtervezését is az adagolók száma, a jelenlegi követelmények, a védelmi intézkedések és a jövőbeni elosztási igények.
A középfeszültségű elosztórendszer konfigurációja erősen függ az egyes áramkörök funkciójától. An a bejövő áramkör egy felfelé irányuló forrásból kap elektromos energiát, míg a kimenő áramkörök osztják el az áramot transzformátorok, motorok, gyártóberendezések vagy egyéb terhelések.
Az Usune konfigurálhatja a KYN28 sorozatot bejövő szekrényekkel, kimenő szekrényekkel, PT és feszültségmérő szekrényekkel, mérő szekrények, busz szekcionáló szekrények és szigetelő szekrények. Mindegyik szekrénytípus beépíthető a a kapcsolóberendezések általános felállása a projekt elektromos architektúrájának megfelelően.
Ez az áramkör-alapú megközelítés különösen hasznos az EPC-projekteknél, ahol a kapcsolóberendezés specifikációja kötelező szorosan megfeleljen a jóváhagyott elektromos rajzoknak.
Az elektromos elosztási követelmények változhatnak a gyárak bővülésével, a gyártósorok bővítésével vagy az infrastruktúrával kapacitása nő. A csak a kezdeti elektromos terhelésre tervezett kapcsolóberendezés-felállás nehézkessé válhat módosítsa, ha további adagolókra van szükség.
A KYN28 sorozat moduláris elrendezése nagyobb rugalmasságot biztosít a különböző áramkörök megszervezéséhez a középfeszültségű elosztó rendszer. A projekttervezés során az ügyfelek megfelelő pozíciókat foglalhatnak vagy határozhatnak meg további funkcionális szekrények a várható jövőbeni igényeknek megfelelően.
Ez a megközelítés lehetővé teszi, hogy a kapcsolóberendezés-rendszert a projekt hosszabb távú elektromos rendszerének részeként tekintsük az építészetet, nem csak mint egyedi berendezést.
A középfeszültségű berendezések fizikai elrendezése fontos szempont az elektromos helyiségek kialakításánál. A berendezésnek elegendő hozzáférést kell biztosítania a működéshez, miközben a rendelkezésre álló telepítési területen belülre kell illeszkednie.
A KYN28 közepes feszültségű fiókos panel fémmel zárt szerkezetet használ, elülső működtetéssel és karbantartással. A megszakító, a gyűjtősín, a kábel és a vezérlőrészek egymástól független rekeszekként vannak elrendezve, áttekinthetően kialakítva szervezett kabinetszerkezet.
Az elektromos helyiségek tervezői számára ez a konfiguráció segít kiszámíthatóbb berendezés-elrendezés kialakításában, és lehetővé teszi a A kapcsolóberendezések sorát a rendelkezésre álló helyiségméretek és a kábelcsatlakozási követelmények köré kell megtervezni.
Több adagolót tartalmazó elosztórendszerben a karbantartási követelmények az egyes áramkörökönként eltérőek lehetnek. Egy áramkör hibáját vagy tervezett ellenőrzését az elektromos működési eljárásnak megfelelően kell végrehajtani anélkül, hogy szükségtelenül megzavarná a nem kapcsolódó részeket.
A kihúzható funkcionális egység lehetővé teszi a megfelelő berendezés elkülönített helyzetbe helyezését ellenőrzés céljából, tesztelés, vagy csere. A mechanikus reteszelő rendszer szabályozza a működési sorrendet és segít megelőzni helytelen kapcsolási műveletek.
Ez alkalmassá teszi a berendezést olyan elosztórendszerekhez, ahol az egyedi áramkör-kezelés fontos része napi elektromos üzem.
A bejövő szekrény arra szolgál, hogy elektromos energiát kapjon a felfelé irányuló áramforrástól, és csatlakoztassa a hálózathoz középfeszültségű gyűjtősínrendszer. Konfigurációja a bejövő áramkör névleges árama alapján határozható meg, védelmi követelmények, mérési követelmények és általános elosztási architektúra.
A kimenő szekrények középfeszültségű áramot osztanak el az alsó transzformátorokhoz, motorokhoz, betáplálókhoz vagy más elektromos áramhoz terhelések. A kimenő szekrények száma és specifikációja a projekt terheléselosztásának megfelelően tervezhető és az adagoló elrendezése.
A PT szekrény feszültségmérésre és a kapcsolódó elektromos felügyeleti funkciókra szolgál. Bele lehet integrálni az a kapcsolóberendezés-sor, ahol a projekt feszültségátalakítást és mérést igényel a középfeszültségen belül elosztó rendszer.
A mérőszekrényben elektromos energia mérőberendezések helyezhetők el a dedikált alkalmazásokhoz teljesítménymérés. Konfigurációja összehangolható a projekt mérési és közműkövetelményeivel.
A busz szekcionáló szekrény a középfeszültségű gyűjtősín szakaszainak felosztására vagy összekapcsolására szolgál a rendszertervezés. Ez az elrendezés nagyobb rugalmasságot biztosíthat többelosztó hálózatok tervezésekor áramforrások vagy buszszakaszok.
A szigetelőszekrény külön konfigurációt biztosít az elektromos leválasztási követelményekhez. Az elrendezése meg kell határozni a projekt kapcsolási sorrendje, a földelési séma és az elektromos biztonság szerint eljárások.
A gyártó létesítmények gyakran tartalmaznak gyártósorokat, motorokat, transzformátorokat, kompresszorokat, szivattyúkat és segédberendezéseket. különböző teljesítményigényű rendszerek. A moduláris kapcsolóberendezés-felállás ezeket az áramköröket a szerint rendezheti a gyár elektromos elosztó szerkezete.
Az alállomások több bejövő, kimenő, mérési és buszszakasz áramkört igényelhetnek. A moduláris szekrény Az elrendezés lehetővé teszi a mérnökök számára, hogy az alállomás egyvonalas diagramja alapján teljes kapcsolóberendezés-sort dolgozzanak ki.
A bányászati műveletek általában több elektromos terhelést foglalnak magukban, amelyek a telephely különböző területein vannak elosztva. A A berendezés beállítható úgy, hogy támogassa az adagolóelosztást és a motorok, szivattyúk és szellőztetés energiagazdálkodását rendszerek és feldolgozó berendezések.
A nagy kereskedelmi és magas épületek szervezett középfeszültségű áramvételt és -elosztást igényelnek. Különböző A szekrényfunkciók az épület transzformátora, betáplálása, mérő és elektromos helyisége szerint kombinálhatók követelményeknek.
Az infrastrukturális projektek, például a közlekedési létesítmények és a speciális ipari létesítmények tartalmazhatnak többféle elektromos terhelés eltérő működési követelményekkel. A moduláris konfiguráció rugalmasságot biztosít ezen áramkörök integrálása egyetlen koordinált középfeszültségű elosztó rendszerbe.
| Tétel | Specifikáció |
| Névleges feszültség | 3,6 kV, 7,2 kV, 12 kV |
| Névleges frekvencia | 50Hz / 60Hz |
| Névleges áram | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Névleges rövidzárlati megszakító áram | 25kA, 31.5kA, 40kA, 50kA |
| Névleges rövid idejű ellenállási áram | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Védelmi fokozat | IP4X külső burkolat, IP2X belső rekeszek |
| Környezeti hőmérséklet | -15°C és +40°C között |
| Magasság | ≤1000 m, nagyobb magasságok esetén csökkentett |
| Telepítés | Beltéri |
A végső névleges feszültség, áram, rövidzárlati kapacitás, szekrénykombináció és funkcionális egységek elrendezése kell meg kell erősíteni a projekt elektromos diagramja és műszaki specifikációja szerint.
A berendezés beltéri telepítésre szolgál, -15°C és +40°C közötti környezeti hőmérsékleten. Napi átlag a relatív páratartalom nem haladhatja meg a 95%-ot, míg a havi átlagos relatív páratartalom nem haladhatja meg a 90%-ot.
A telepítési környezetnek mentesnek kell lennie robbanásveszélyes vagy korrozív gázoktól, vezetőképes portól és erős vibrációtól. Ha a berendezésnek ezen szabványos feltételeken kívül kell működnie, a környezetvédelmi követelményeknek meg kell felelniük a műszaki tervezés és gyártás előtt megerősítette az Usune-val.
A berendezést a Cas-space Rocket Launch Project, egy speciális infrastrukturális projekthez hivatkozták szervezett középfeszültségű villamos elosztó rendszert igényel.
A repülési infrastruktúra esetében az elektromos hálózat többféle terhelést tartalmazhat, amelyek különböző létesítményeket szolgálnak ki és támogató rendszerek. Ahelyett, hogy egyetlen egységes szekrényelrendezésre hagyatkozna, az elosztórendszernek erre van szüksége a bejövő tápellátást, az adagoló áramköröket, a mérési funkciókat és egyéb elektromos követelményeket a összehangolt konfiguráció.
A KYN28 sorozat moduláris felépítése lehetővé teszi a különböző funkcionális szekrények elrendezését a szerint projekt elektromos elosztási rendszere. Ez nagyobb rugalmasságot biztosít a mérnökök számára a koordináció során kapcsolóberendezések felállása a létesítmény elektromos hálózatával és elektromos helyiségeinek elrendezésével.
A projektreferencia bemutatja, hogyan integrálható az Usune moduláris középfeszültségű elosztó berendezése speciális infrastruktúra, ahol a szervezett áramkör-konfiguráció és a projekt-specifikus elektromos tervezés van fontos.
A KYN28 sorozatot a vonatkozó IEC és GB szabványok szerint tervezték a középfeszültségű fémházas készülékekre. kapcsolóberendezések és elektromos elosztó berendezések.
Az Usune az ISO 9001 minőségirányítási rendszer, az ISO 14001 környezetirányítási rendszer és az ISO 45001 szerint működik Munkahelyi egészség- és biztonságirányítási rendszer. CE-tanúsítvány is rendelkezésre áll az alkalmazandó nemzetköziekhez piaci követelményeknek.
A termékvizsgálati jelentések, a műszaki specifikációk és a vonatkozó minőségi dokumentációk rendelkezésre bocsáthatók ügyfél és projekt követelményei.
Az USune támogatja a kapcsolóberendezések konfigurációját az ügyfelek elektromos diagramjai szerint, ahelyett, hogy a projekteket erre korlátozná egy szabványos szekrény elrendezés. Ez a megközelítés alkalmas EPC vállalkozók, elektromos elosztók, rendszerek számára integrálók és ipari felhasználók különböző áramköri követelményekkel.
Az Usune több mint 14 éves tapasztalattal rendelkezik az elektromos berendezések területén, és tapasztalt K+F csapatot tart fenn képes támogatni a projektspecifikus tervezést és műszaki konfigurációt.

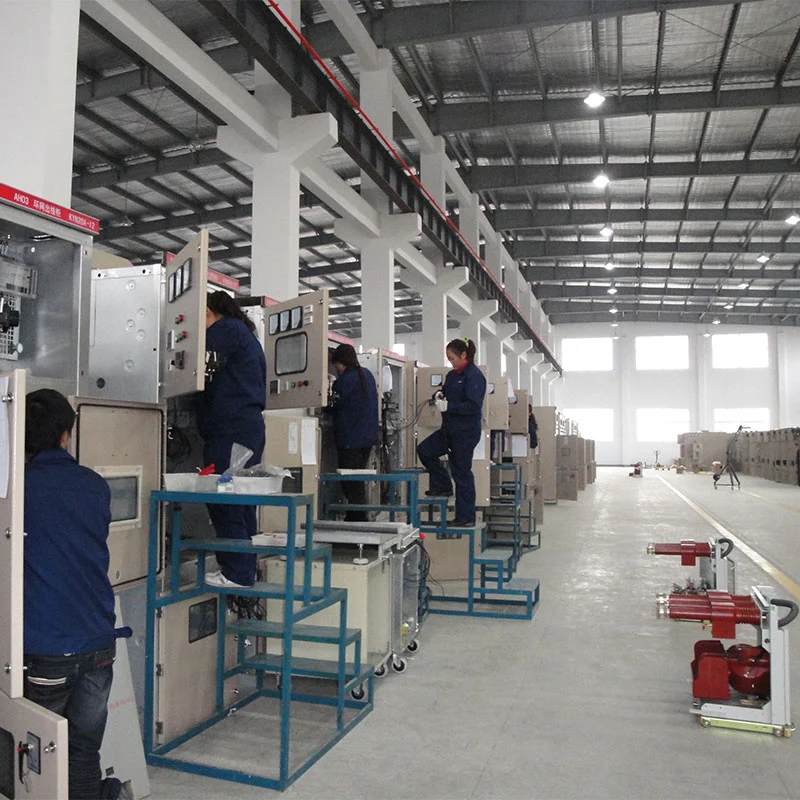

A minőségellenőrzés a teljes gyártási folyamat során megtörténik, beleértve az alkatrészeket, az összeszerelést, az elektromosságot tesztelés és kész berendezések. Szállítás előtt rutin teszteket hajtanak végre a termék teljesítményének ellenőrzésére.
A szabványos konfigurációk esetében a tipikus gyártási időszak a műszaki megerősítést követően körülbelül 15-20 nap és fizetés. A tényleges átfutási idő a termék konfigurációjától, a rendelési mennyiségtől és a projekt követelményeitől függ.
Az Usune termékteszt-jelentéseket és műszaki dokumentációt biztosít az ügyfelek ellenőrzésének, szállítójának támogatására minősítési, projekt-jóváhagyási és üzembe helyezési eljárások.
A fiókos középfeszültségű panel egy beltéri fémmel zárt kapcsolóberendezés, amely kihúzható funkcionális egységeket tartalmaz. középfeszültségű teljesítmény fogadására, elosztására, mérésére, vezérlésére és védelmére. Moduláris felépítése lehetővé teszi a különböző szekrényfunkciók kombinálását az elektromos rendszernek megfelelően.
A KYN28 sorozat 3,6 kV-os, 7,2 kV-os és 12 kV-os alkalmazásokat támogat. A pontos névleges feszültség és szigetelési követelmények meg kell erősíteni az ügyfél elektromos rendszere szerint.
Igen. A bejövő, kimenő, PT, mérő, busz szekcionáló és szigetelő szekrények egy kapcsolóberendezésbe kombinálhatók felállás a projekt egysoros diagramja és elosztási követelményei szerint.
Igen. A moduláris elrendezés több adagolóval, motorral, transzformátorral és termeléssel rendelkező gyárakhoz alkalmas szervezett középfeszültségű áramelosztást igénylő terhelések.
A moduláris szekrény koncepció lehetővé teszi a projektmérnökök számára, hogy különböző funkcionális egységeket tervezzenek az aktuális és a várható elosztási követelmények. A jövőbeni bővítést a kezdeti elektromos helyiség és kapcsolóberendezések felállásának kialakítása.
Igen. Az Usune támogatja az OEM-követelményeket, beleértve az ügyféllogókat, a cégneveket és a projektspecifikus konfigurációkat, műszaki megerősítéstől függ.
A szabványos konfigurációk esetében a tipikus gyártási időszak a műszaki megerősítést követően körülbelül 15-20 nap és fizetés. A végső ütemezés a rendelés mennyiségétől és konfigurációjától függ.
Az USune műszaki specifikációkat, termékteszt-jelentéseket, minőségi dokumentációt és egyéb projektekkel kapcsolatos információkat tud biztosítani dokumentumokat az ügyfél igényei szerint.
A normál jótállási időszak a szállítási dátumtól számított 12 hónap, az egyeztetett műszaki és kereskedelmi feltételektől függően feltételeket.
Ha középfeszültségű fiókos panelt vásárol egy gyártóüzemhez, alállomáshoz, bányászati projekthez, kereskedelmi épület, infrastrukturális létesítmény vagy speciális villanyszerelés, az Usune a konfigurációja a tényleges terjesztési követelmények alapján.
Küldje el az egysoros diagramot, a névleges feszültséget, a névleges áramot, a rövidzárlati szintet, a bejövő és kimenők számát áramkörök, szekrényfunkciók és telepítési feltételek Usune részére műszaki értékelés és árajánlat céljából.
