Középfeszültségű 11kv beltéri Vcb panel

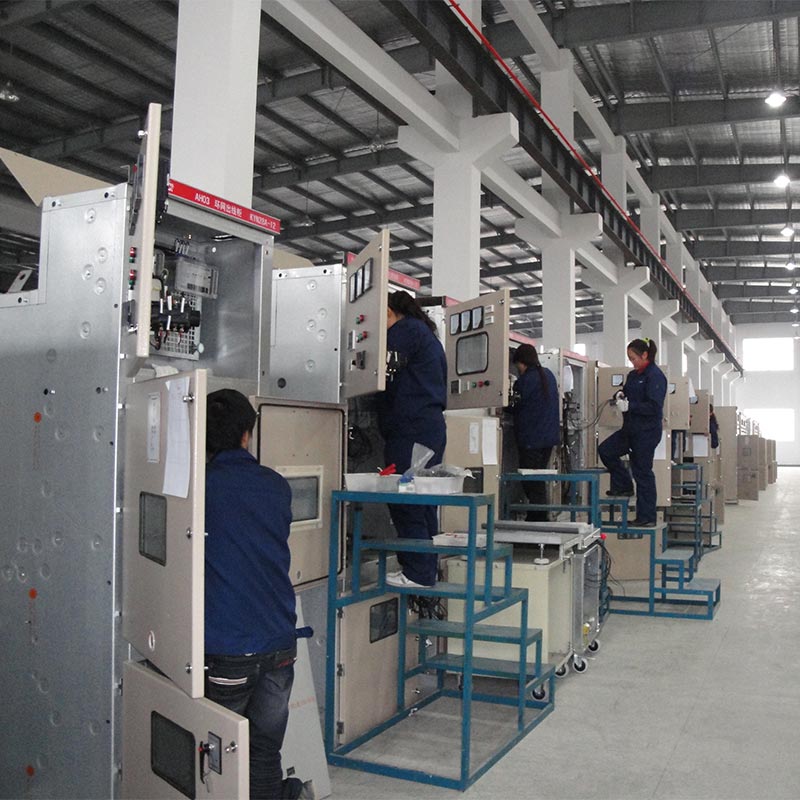

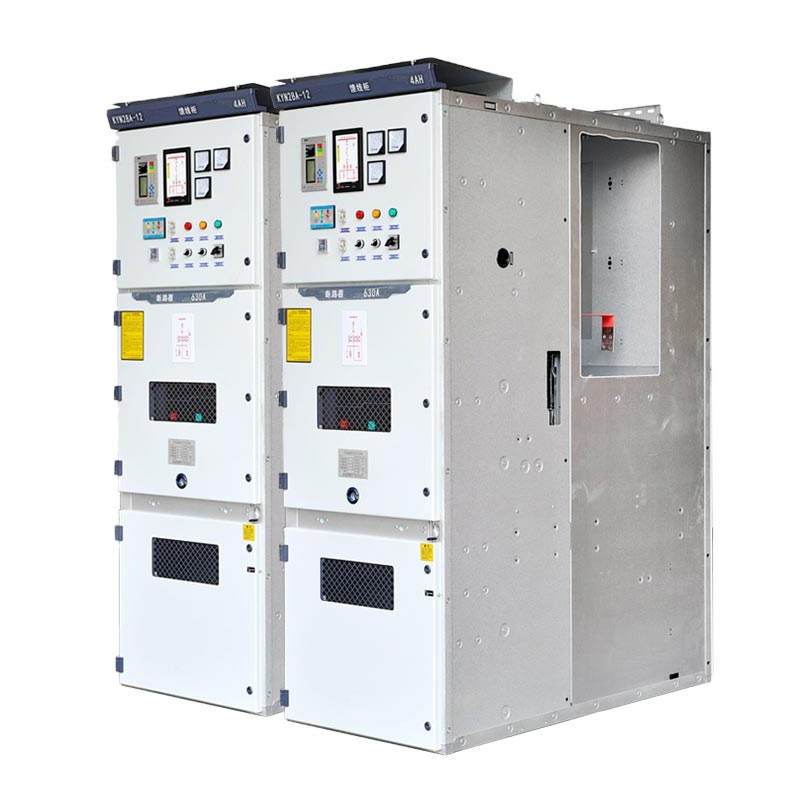

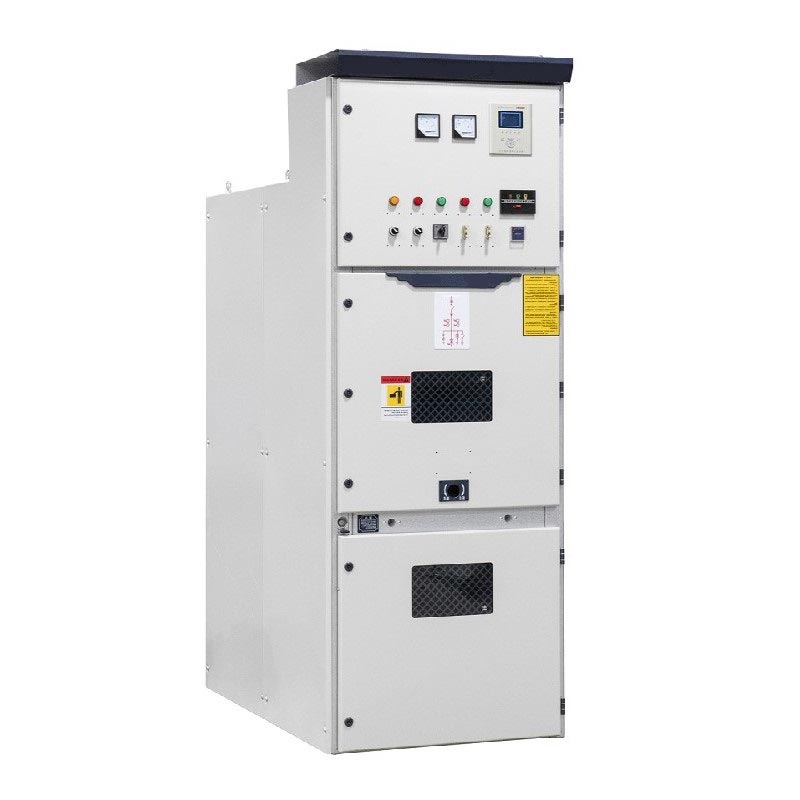

Az Usune közepes feszültségű, 11 kV-os beltéri VCB panel (KYN28 sorozat) egy páncélozott, kihúzható, fémburkolatú kapcsolóberendezés középfeszültségű villamos hálózatok biztonságos és hatékony vételére, elosztására, vezérlésére és védelmére tervezték. Ez egy magelosztó egység az energiarendszerben, amely biztosítja a rendszer stabil működését normál és hiba esetén is feltételeket.

- Alkalmazható rendszerek: 3,6～12kV / 24kV Háromfázisú AC 50/60Hz
- Szabványok: IEC 62271-200, GB 3906, DL/T 404
- Alapszerkezet: Páncélozott fém burkolat, kivehető kocsi szerkezet
- Védelmi besorolás: Szekrény IP4X, Belső IP2X

Kisfeszültségű kapcsolóberendezés

Középfeszültségű kapcsolóberendezés

Modelll és műszaki paraméterek

1. Modellsorozat

2. Fő műszaki paraméterek

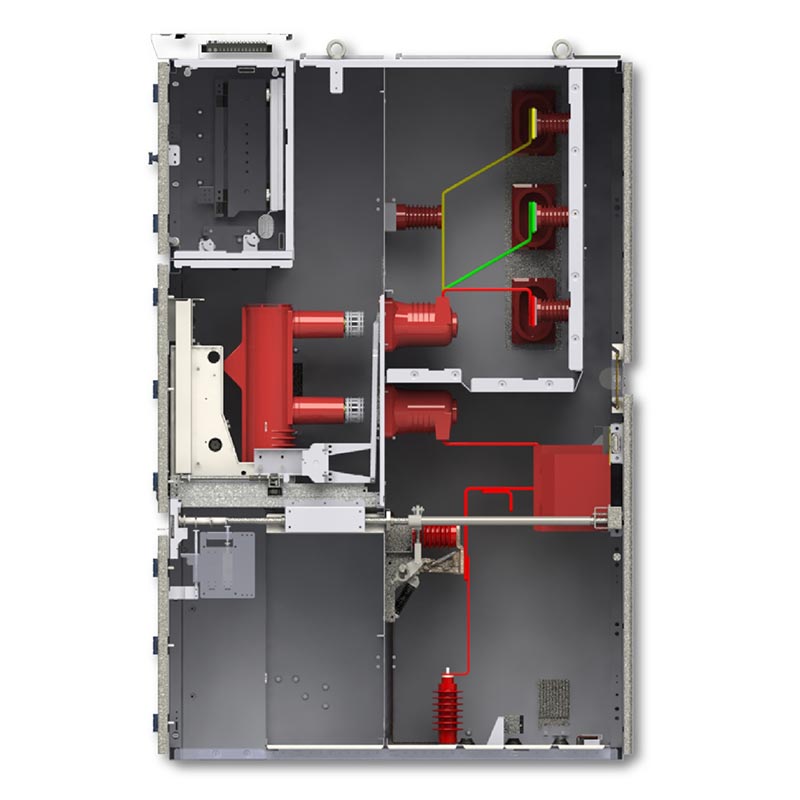

Szerkezet és rekesz kialakítása

A közepes feszültségű, 11 kV-os beltéri Vcb panel acéllemezeket használ az öt független földelt fém rekesz elkülönítésére, a hibaívek terjedésének hatékony visszaszorítása és a személyi biztonság biztosítása:

1. Megszakító rekesz: Beépített, kivehető vákuummegszakító kocsi (VS1/ZN63A, VD4 stb.), felszerelt mechanikus reteszeléssel, lehetővé téve a kocsi váltását a munka-, a tesztelési és a leválasztott helyzetek között.

2. Gyűjtősín-rekesz: Fő gyűjtősíneket és elágazó gyűjtősíneket tartalmaz, teljesen elszigetelve a többi rekesztől megakadályozza a hiba továbbterjedését.

3. Kábelrekesz: Áramváltókkal (CT), feszültségtranszformátorokkal (PT), földelő kapcsolókkal, kábelcsatlakozók és túlfeszültség-levezetők a kábelcsatlakozáshoz és -védelemhez.

4. Vezérlőműszerrekesz: védőrelék, műszerek, vezérlőkapcsolók, jelzőlámpák és másodlagos áramkörök a felügyelethez és a működéshez.

5. Nyomáscsökkentő csatorna: A tetején egy nyomáscsökkentő eszköz található, amely biztonságosan engedi el az ívnyomást és a gázt. belső hibák esetén, megelőzve a szekrény károsodását és a személyi sérüléseket.

Alapvető jellemzők és előnyök

1. Kivehető kézikocsi kialakítás: A közepes feszültségű, 11 kV-os beltéri Vcb paneles kézikocsi teljesen cserélhető, így gyors ellenőrzéshez és cseréhez anélkül, hogy teljes gyűjtősín-leállást igényelne, jelentősen csökkentve az állásidőt.
2. Átfogó öt-megelőző mechanikus reteszelés:
- Megakadályozza a megszakítók véletlen nyitását és zárását
- Megakadályozza a megszakító kocsi terhelés alatti tolását vagy húzását
- Megakadályozza a földelő kapcsoló véletlen bezárását feszültség alatt
- Megakadályozza, hogy a földelő kapcsoló feszültség alá kerüljön, amikor az zárt helyzetben van
- Megakadályozza a véletlen bejutást egy feszültség alatt álló rekeszbe

3. Teljesen zárt független rekeszek: A fém válaszfalak elválasztják a funkcionális területeket, hatékonyan elnyomják az ívet terjedés és kölcsönös interferencia.

4. Elülső üzemeltetés és karbantartás: Minden művelet és karbantartás elvégezhető a szekrény elejéről, telepítési hely megtakarítása.

5. Nagy megbízhatóság és nagy biztonság: Megfelel a nemzetközi szabványoknak, magas szigetelési szinttel és erős hibaállóság.

6. Moduláris felépítés: Rugalmasan konfigurálható bejövő vonali szekrényként, kimenő vezetékes szekrényként, mérőszekrényként, gyűjtősín szekció szekrény stb.

Fő alkalmazási forgatókönyvek

1. Bejövő vonali szekrény (hálózati vétel)

2. Kimenő vezetékes szekrény (áram elosztása terhelésekhez, motorokhoz és transzformátorokhoz)

3. Motorvezérlő szekrény (nagy motor indítása, leállítása és védelme)

4. Transzformátor adagolószekrény (elosztó transzformátor védelem)

5. Gyűjtősín-szelvényező szekrény (Sínszakaszoló és automatikus átviteli kapcsolás)

Tényleges alkalmazási esetek

1. eset: Egy nagy petrolkémiai ipari park Jiangsu tartományban

A projekt kihívásai: A petrolkémiai üzem rendkívül magas követelményeket támaszt az áramellátás folyamatosságával, biztonságával és hibatűrés, amely hosszú távú stabil működést igényel.
Megoldás: 36 db Usune KYN28A-12 vákuummegszakító szekrényt használtak a rendszer bejövő és kimenő vezetékeihez, ill. nagy motorvezérlés.
Üzemeltetési eredmények: Folyamatos és stabil működés több mint 8 évig nagyobb hibák nélkül, hatékonyan túlterhelés és rövidzárlat elleni védelem, biztosítva a megszakítás nélküli termelést.

2. eset: Kereskedelmi komplexum Zhejiang tartományban

A projekt kihívásai: korlátozott hely a sokemeletes épület áramelosztó helyiségében, amely kompakt, biztonságos és könnyen karbantartható berendezés.
Megoldás: Konfiguráljon 22 Usune KYN28A-12 kapcsolókészüléket elölről hozzáférhető szerkezettel.
Működési eredmények: Magas helykihasználás, kényelmes karbantartás és megbízható védelem olyan kritikus terhelések esetén, mint pl épületvilágítás, légkondicionálás és tűzvédelem.

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. kérdés: Mi a különbség a KYN28A-12 és a KYN28-24 között?

V: A fő különbség a névleges feszültségszint: a KYN28A-12 alkalmas 12kV-os (10kV osztályú) rendszerekhez, míg A KYN28-24 24 kV-os (20 kV osztályú) rendszerekhez alkalmas. Mindkettőt a megfelelő feszültségszintnek megfelelően tervezték a szigetelési távolság, a szigetelőelem-választás és a belső alkatrészek névleges paraméterei tekintetében.

2. kérdés: Az Usune testreszabhatja ezt a vákuummegszakító szekrényt exportprojektekhez?

V: Igen. Professzionális gyártóként az Usune beállíthatja a paramétereket a projekt követelményei szerint különböző regionális szabványok, például IEC és ANSI, és testreszabhatják a megszakító modelleket, védőreléket és méretek.

3. kérdés: Mi a közepes feszültségű 11 kV-os beltéri Vcb panel élettartama és karbantartási ciklusa?

V: Normál karbantartási körülmények között a tervezett élettartam 20-30 év. Főleg rutin karbantartás magában foglalja a szigetelés tesztelését, a megszakító jellemzőinek ellenőrzését és a relé kalibrálását. A kihúzható kocsi felépítése lehetővé teszi a gyors cserét, jelentősen csökkentve a karbantartási állásidőt.
