Kyn28 kapcsolóberendezés 6kv

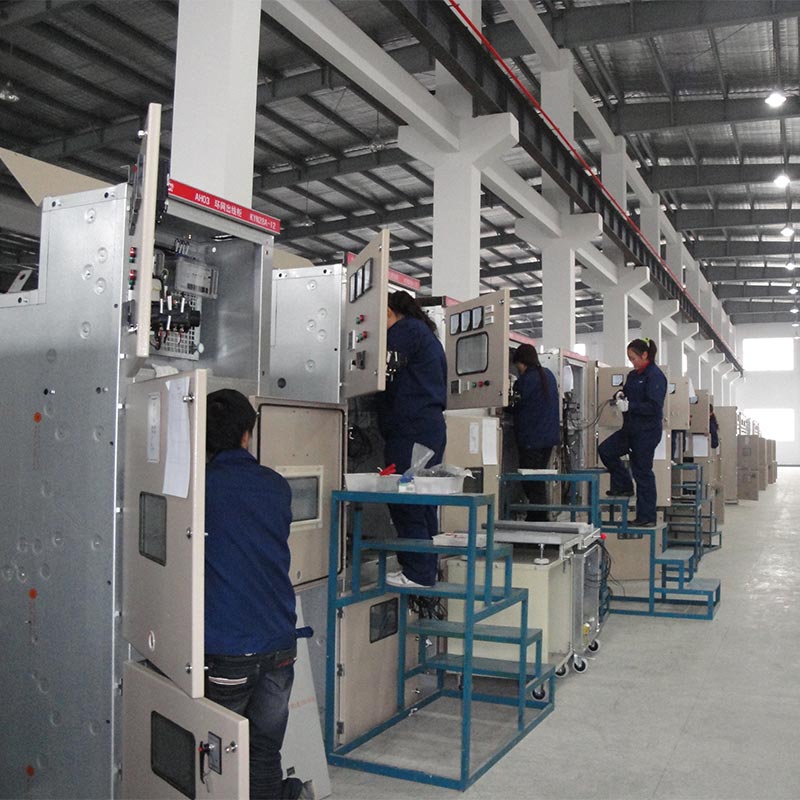

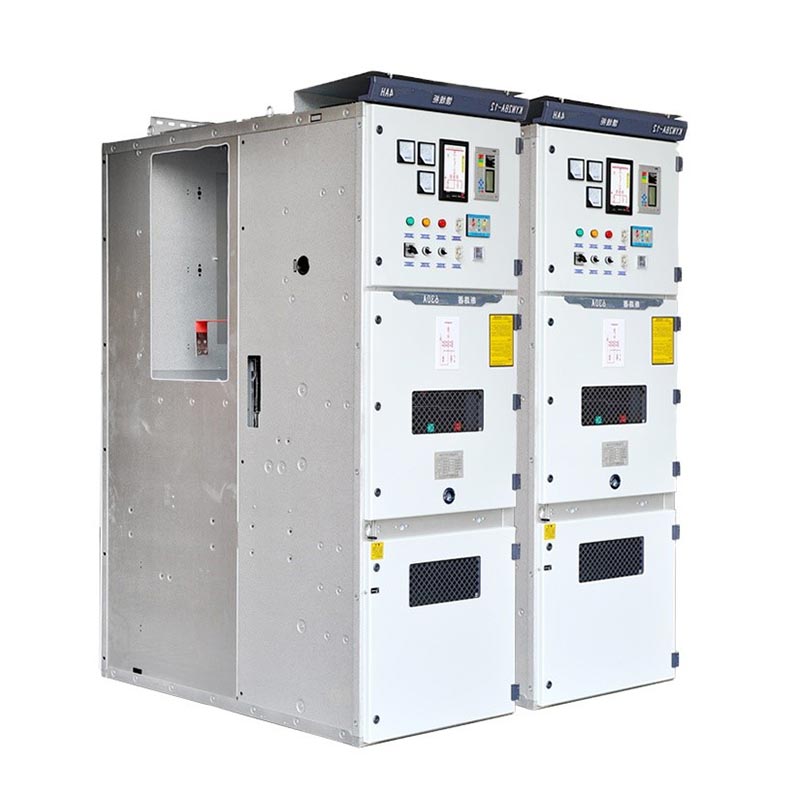

Az Usune Kyn28 Switchgear 6kV egy beltéri AC páncélozott, kihúzható fémházas kapcsolóberendezés, amely alkalmas 3,6kV ~ 12kV feszültségszintek, 50/60 Hz-es háromfázisú váltakozó áramú táprendszerek, és egy magvezérlő és védőeszköz a tápellátásban átviteli és elosztási folyamat. A Zhejiang Usune Electric által önállóan kifejlesztett és gyártott termék integrálja a fejlett tervezési koncepciókat és a kiforrott gyártási folyamatokat, egyensúlyban tartva a biztonságot, a megbízhatóságot és praktikum. Megfelel az egysínes és az egysínes szegmentált rendszerek energiaelosztási igényeinek, nagy léptéket érve el Alkalmazása az energiaiparban, a kohászatban, a vegyiparban és az építőiparban, hozzájárulva a biztonságos és hatékony működéshez a globális energiarendszerek stabil teljesítményű üzemeltetése.

Kisfeszültségű kapcsolóberendezés

Középfeszültségű kapcsolóberendezés

Alapvető műszaki paraméterek

Szerkezeti tervezés és alapvető jellemzők

1. Kivehető moduláris kialakítás

A Kyn28 Switchgear 6 kV-os magkomponense, a vákuum-megszakító (kompatibilis a VS1, VD4 stb.) be van szerelve egy mobil kocsin. A rutinszerű karbantartáshoz, teszteléshez vagy cseréhez csak a megszakító kocsinak kell lennie működéshez eltávolítható, anélkül, hogy a teljes szekrényt áramtalanítani kellene, jelentősen lerövidítve a karbantartási időt valamint az áramkimaradások hatásának csökkentése. A kocsi univerzális és gyorsan cserélhető, javítva a rendszert működési és karbantartási hatékonyság.

2. Fémbevonatú rekeszes szerkezet

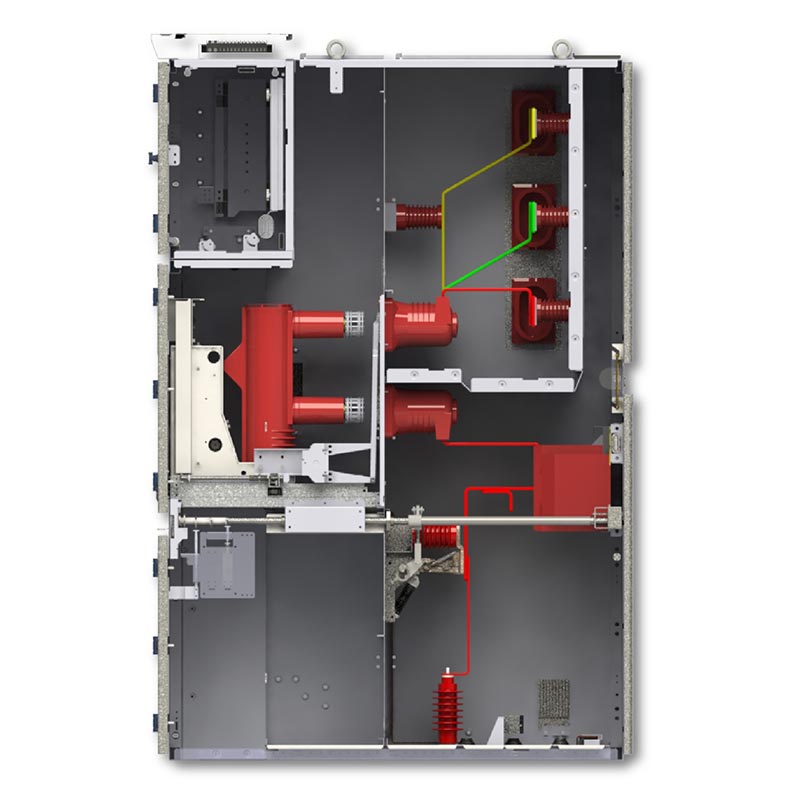

A Kyn28 Switchgear 6 kV-os szekrény négy független rekeszre van osztva fém válaszfalakkal: egy gyűjtősínre rekesz, egy megszakító rekesz, egy kábelrekesz és egy kisfeszültségű műszerrekesz. Mindegyik rekesz feszültség alatt álló alkatrészei teljesen el vannak szigetelve, hatékonyan akadályozva meg a fázisok közötti terjedést és fázis-föld rövidzárlati hibák, elkerülve a lépcsőzetes hibákat, csökkentve az áramütés kockázatát karbantartása és a berendezések üzembiztonságának növelése.

3. Átfogó öt-megelőző reteszelés elleni védelem

Mechanikus + elektromos kettős öt-megelőző reteszelő rendszerrel van felszerelve, kiküszöbölve a helytelen működést forrás:

- Megakadályozza a megszakítók véletlen nyitását vagy zárását;

- Megakadályozza a megszakító kocsi terhelés alatt történő tolását/eltávolítását;

- Megakadályozza a földelőkapcsoló bezárását, miközben az feszültség alatt van;

- Megakadályozza a véletlenszerű áramellátást, amikor a földelő kapcsoló zárva van;

- Megakadályozza a véletlen bejutást egy feszültség alatt álló rekeszbe.

4. Kompakt, hatékony és könnyen bővíthető

A szekrény kompakt felépítésű, így beépítési helyet takarít meg. Moduláris felépítése rugalmas kombinációt tesz lehetővé valamint a szekrénytípusok bővítése az áramelosztó rendszer bővítési igényeinek kielégítésére. Könnyen alkalmazkodik különböző rendszerarchitektúrák, például egysínes és egysínes szegmentált rendszerek, megkönnyítve a jövőt rendszerfrissítések és integráció.

Alkalmazandó környezeti feltételek

1. Környezeti hőmérséklet: -10 ℃ ~ +40 ℃

2. Tengerszint feletti magasság: ≤1000 m (Egyedi kialakítások állnak rendelkezésre 1000 m feletti nagy magasságú területekhez)

3. Levegő páratartalom: Napi átlagos relatív páratartalom ≤95%, havi átlagos relatív páratartalom ≤90% (nem kondenzálódó)

4. Környező környezet: Nincsenek maró vagy robbanásveszélyes gázok, nincs nagy mennyiségű por, és nem éghető vagy robbanásveszélyes média

Tipikus alkalmazási forgatókönyvek

1. Erőművi segédrendszerek: Az erőművi teljesítmény fogadására, elosztására és védelmére használják, biztosítva a stabilitást generátor segédberendezések áramellátása;

2. Ipari és bányászati vállalati áramelosztás: Alkalmas nagy terhelésű ipari forgatókönyvekhez, például bányászathoz, a kohászatban és a vegyiparban, kielégítve az áramellátás szabályozását és a túlterhelés/rövidzárlat elleni védelem igényeit. nagy teljesítményű berendezések;

3. Kereskedelmi és sokemeletes épületek: nagy bevásárlóközpontok alállomásaiban, irodaházakban, szállodákban stb. az épületteljesítmény biztonságos elosztásának és kifinomult kezelésének elérése;

4. Nyilvános alállomások: mint a városi és ipari alállomások központi középfeszültségű áramelosztó berendezése, a regionális villamosenergia-hálózat stabil működésének biztosítása.

Valós alkalmazási eset

Esettanulmány: Áramelosztási projekt egy nagy acélipari csoport hengerműipari gyártósorához Jiangsu tartományban

A projekt háttere: Az acélcsoport hengerműműhelyében a meglévő kapcsolóberendezések elöregedtek és gyakran hibás működés, amely befolyásolja a gyártósor folyamatos működését. Nagy megbízhatóságú középfeszültség kapcsolóberendezésre volt szükség a cseréhez.

Megoldás: 28 darab Usune KYN28-6KV kapcsolóberendezést választottunk ki, amelyek kompatibilisek 10 kV-os áramelosztó rendszerrel, 1600 A névleges áramerősség és 31,5 kA (4 s) rövid idejű ellenállás, VS1 vákuumkörrel konfigurálva megszakítók.

Megvalósítási eredmények: Az üzembe helyezés óta eltelt három évben a berendezés hibamentesen működött. A Az ötrétegű reteszelő rendszer hatékonyan megakadályozza a helytelen működést, és a rekeszes szerkezet elkerüli a a hibák terjedése. A hengermű gyártósorának áramellátási stabilitása 99,9%-kal javult, csökkentve éves leállási veszteség több mint 5 millió jüan, ami nagy dicséretet érdemel az ügyféltől.

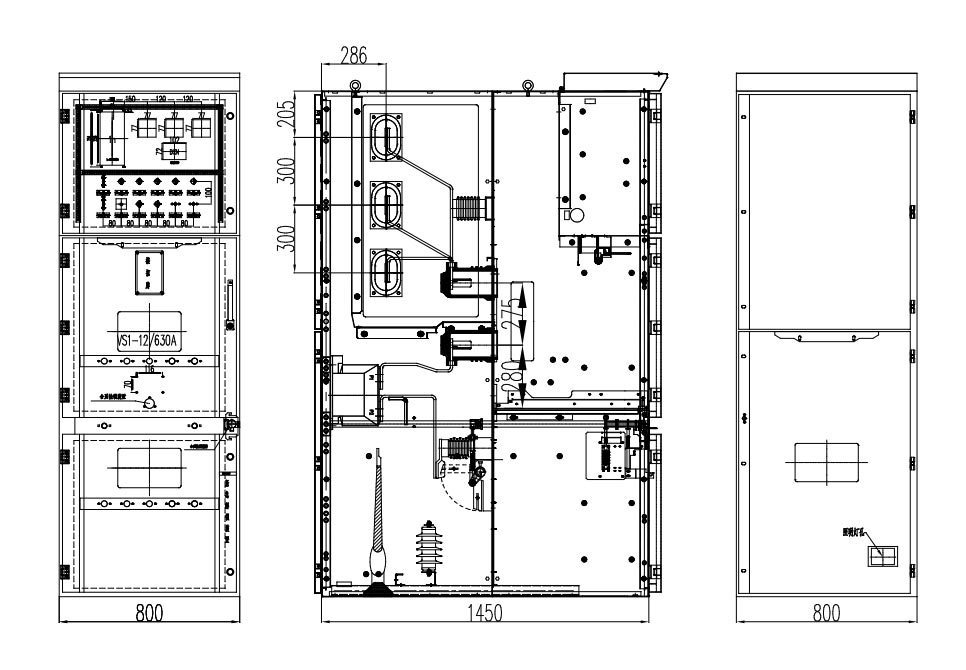

Külső dimenzió

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. kérdés: Melyek a Kyn28 Switchgear 6kV fő előnyei a hagyományos rögzített kapcsolóberendezésekhez képest?

V: A hagyományos rögzített kapcsolóberendezésekhez képest az Usune KYN28-6KV legnagyobb előnye a kivehető kialakítás. A megszakító kocsi önállóan mozgatható, így nincs szükség a teljes szekrény áramtalanítására közben karbantartás, jelentősen csökkentve az áramkimaradások hatását. Ezzel egyidejűleg fémpáncélzata rekeszbe került szerkezete és átfogó ötbiztos reteszelőrendszere fokozott biztonságot nyújt. A moduláris felépítés megkönnyíti bővítés és rendszerintegráció, amely alkalmazkodik a komplex energiaelosztási igényekhez, és összességében alacsonyabb lesz életciklus-karbantartási költségek.

2. kérdés: Alkalmazható-e ez a kapcsolóberendezés nagy magasságokhoz vagy speciális környezetekhez? Mi a testreszabási ciklus?

V: Igen. Az 1000 méter feletti magas tengerszint feletti magasságban az Usune optimalizálja a szigetelés tervezését és az alkatrészek kiválasztását. Mert speciális környezetek, például korrozív, magas páratartalmú és poros környezetek, testreszabott megoldások, mint pl korróziógátló bevonatok, fokozott tömítés és porálló védőrétegek biztosíthatók. A szabvány gyártási ciklusa testreszabott termékek körülbelül 15-20 nap, a testreszabás összetettségétől és a rendelési mennyiségtől függően.

3. kérdés: Gyártóként milyen értékesítés utáni és műszaki támogatási szolgáltatásokat nyújt az Usune?

V: Forrásgyárként az Usune teljes életciklus-szolgáltatásokat nyújt: az értékesítés előtti értékesítés magában foglalja a megoldás tervezését, paramétereit kiválasztás és műszaki tanácsadás; az értékesítés nyomon követése magában foglalja a gyártási folyamat nyomon követését és a gyári tesztelést együttműködés; az értékesítés utáni szolgáltatások ingyenes beszerelést és üzembe helyezést, kezelői képzést, 1 év garanciát a berendezésre, élethosszig tartó pótalkatrész-ellátási és karbantartási szolgáltatások, valamint 24 órás globális reagálás a műszaki igényekre a berendezés stabil működése.
