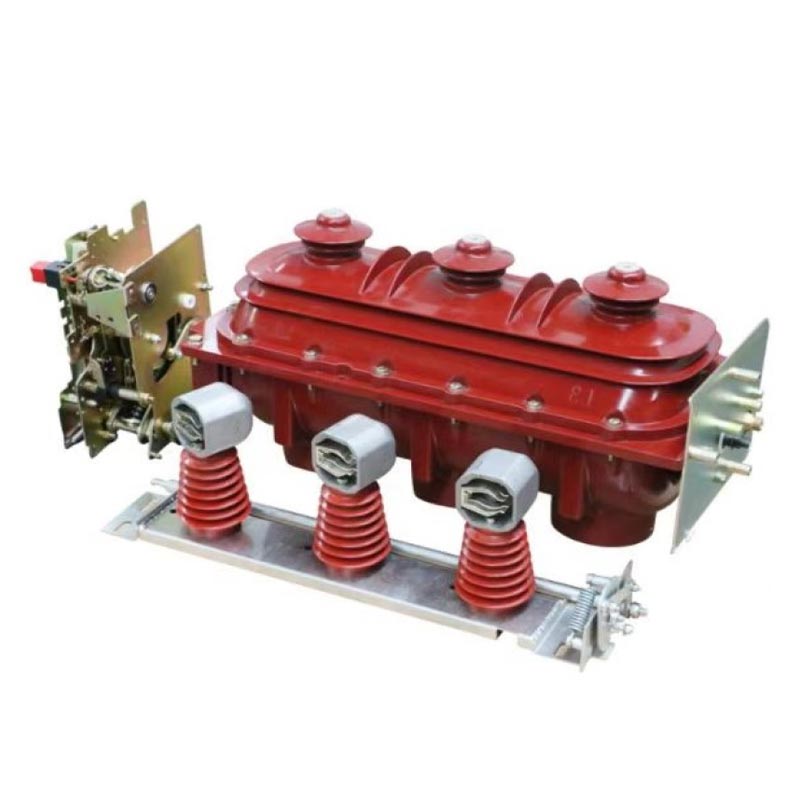

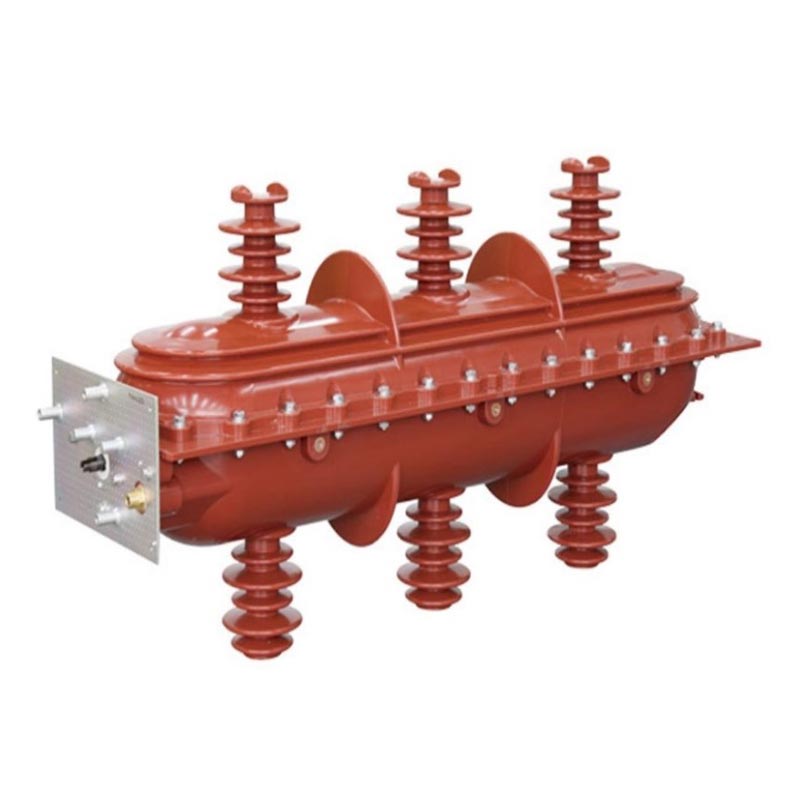

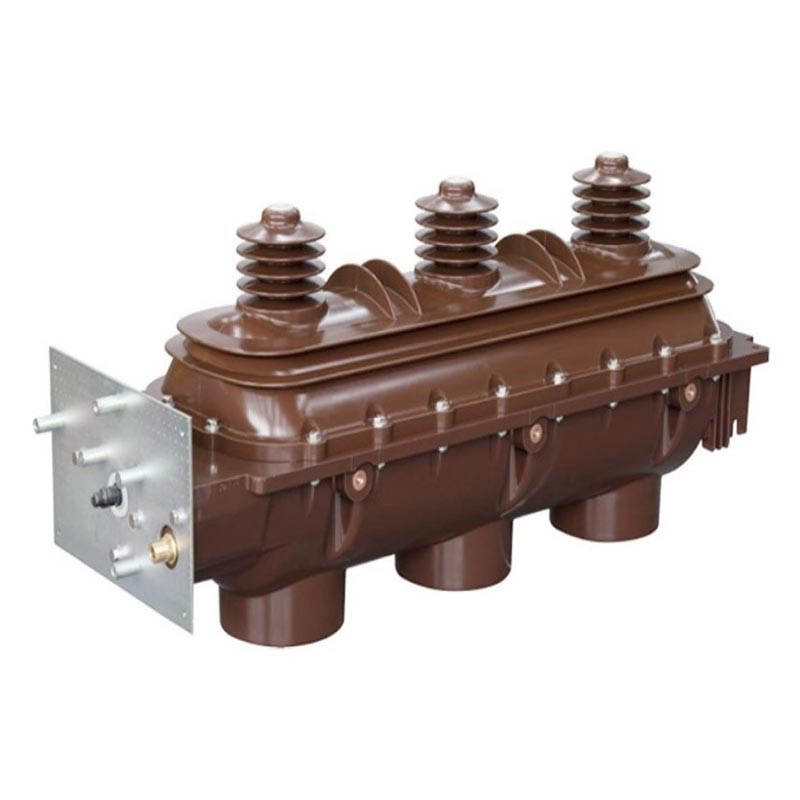

Sf6 terhelésmegszakító kapcsoló

A nagyfeszültségű elektromos berendezések professzionális gyártójaként Kínában az Usune a termékek kutatás-fejlesztésére és gyártására összpontosít. közép- és nagyfeszültségű áramelosztó berendezések, amelyek szabványos gyárral rendelkeznek, fejlett gyártósorok és szigorú minőségellenőrzési folyamatok. Az FLN36-12D és FLRN36-12D beltéri AC nagyfeszültségű Sf6 Load A cég által piacra dobott Breaker Switchek alaptermékek, amelyeket függetlenül fejlesztettek ki a fejlett külföldiek befogadásával technológiát, és kombinálja a kínai energiarendszer tényleges működési igényeivel.

Minden Usune Sf6 Load Breaker Switch átesett az átfogó típusteszten, és teljesítményük teljes mértékben megfelel GB3804 "3~63kV AC nagyfeszültségű terheléskapcsolók", GB16926 "Nagyfeszültségű terheléskapcsolók-biztosíték kombinációk" és IEC60265 és IEC60420 nemzetközi szabványok. A „mindent a biztonságos energiahasználatért” alapkoncepcióhoz ragaszkodva a termékek olyanok háromállású ívoltó kamrával ("zárás-nyitás-földelés") felszerelt, hatékonyan biztosítva a biztonságos ill. stabil teljesítményű működés. A nagyfeszültségű kapcsolóberendezések megbízható szállítójaként az Usune átfogó előértékesítést biztosít konzultáció és értékesítés utáni szolgáltatás a berendezések zökkenőmentes működésének biztosítása érdekében különféle alkalmazási forgatókönyvekben.

Alkalmazási kör

Az Sf6 Load Breaker Switch háromfázisú AC 10kV, 24kV, 36kV, 50/60Hz áramellátó rendszerekhez használható. Széles körben ipari és bányászati vállalkozásokban, sokemeletes épületekben, városi lakóövezetekben, alállomásokban, nagy bevásárlóközpontokban használják bevásárlóközpontok, repülőterek, metrók, kórházak és más áramelosztási forgatókönyvek. Alapvető funkciói a terhelés váltása áram- és hibaáram, vezérli és védi a vezetékeket és az elosztó transzformátorokat, biztonságos és stabil áramellátást biztosítva a társadalmi termelés és élet minden szektorának védelme.

Használati feltételek

1. Normál működési feltételek

- Környezeti hőmérséklet: -25 ℃ és +40 ℃ között, alkalmas a legtöbb éghajlati körülményre Kínában és más régiókban.
- Magasság: nem haladja meg a 2000 m-t, alkalmas a legtöbb városra és ipari területre.
- Páratartalom: Napi átlagos relatív páratartalom <95%, havi átlagos relatív páratartalom <90%; napi átlagos gőz nyomás ≤2,2kPa, havi átlagos gőznyomás ≤1,8kPa, ami biztosítja a stabil működést nedves környezetben.

2. Különleges működési feltételek

A GB/T11022-1999 „Közös műszaki követelmények nagyfeszültségű kapcsolóberendezésekre és Vezérlőberendezési szabványok", a kapcsolóberendezésnek normál üzemi körülmények között kell működnie. Ha a felhasználó működik a feltételek nem felelnek meg a normál feltételeknek (például 2000 m feletti telepítési magasság, környezeti hőmérséklet normál határértékek túllépése, páralecsapódást okozó magas páratartalom stb.), szakemberrel konzultálni kell Előzetesen az Usune gyártóval, hogy konszenzusra jussanak, és biztosítsák a berendezés biztonságos és stabil működését.

Szerkezeti jellemzők

1. Integrált szigetelő szerkezet: A felső és alsó héj epoxigyantával fröccsöntve van zárt, gázzal töltött belső üreg. Ez kiváló szigetelést és korrózióállóságot biztosít, hatékonyan a belső alkatrészek elszigetelése a külső környezettől és a stabil működés biztosítása.

2. Három pozíciós üzemmód: A közös mozgó érintkező forog, fokozatosan teljesítve három működési állapotot: "zárás", "nyitás" és "földelés". A pozíciók egyértelműen meghatározottak, a kapcsolás megbízható, a helytelen működés pedig igen hatékonyan megelőzhető.

3. Kettős működési mechanizmus: egy alapvető kézi, rugós terhelésű működési mechanizmust tartalmaz, egy opcionális elektromos zárás/nyitás funkció távirányítóhoz. Ez lehetővé teszi a felhasználók számára, hogy igényeiknek megfelelően válasszanak, a működési hatékonyság javítása.

4. Intelligens felügyelet: A mechanizmus dobozának eleje SF6 nyomásmérővel és pozícióval van felszerelve indikátor. A nyomásmérő valós időben figyeli az SF6 nyomásváltozásait, a helyzetjelző pedig közvetlenül csatlakozik a mozgóérintkezős hajtótengelyhez, biztosítva a mozgó érintkező működésének abszolút megbízható jelzését pozíciót.

5. Biztonsági védelem: A nyomáscsökkentő menekülőeszköz a héj hátulján található. Amikor baleset történik az ívoltó kamrában és nagy nyomás keletkezik, a túlnyomásos gáz áttörhet a kioldón és hátrafelé kell kisütni, megakadályozva az előre kilökődést és biztosítva a kezelők biztonságát.

6. Megbízható reteszelés: Megbízható mechanikus reteszelések vannak a terheléskapcsoló és a földelés között kapcsoló, valamint a földelő kapcsoló és a bejárati ajtó között (a szekrény áramelosztásához), szigorúan megakadályozva helytelen működés és a berendezések üzembiztonságának további fokozása.

7. Tömítési teljesítmény: A dedikált dinamikus és statikus tömítési kialakításnak köszönhetően megbízható tömítés biztosított. Az Usune szigorú tömítési folyamata biztosítja, hogy az éves szivárgási arány messze elmarad az ipari szabványoktól, megakadályozva a berendezéseket meghibásodás az SF6 gázszivárgás miatt.

Fő műszaki paraméterek

Gyakorlati alkalmazási esetek

1. eset: Áramelosztási projekt egy kínai városi lakóövezetben

Kelet-Kínában egy nagy lakónegyed 30 sokemeletes épületből áll, több mint 2000 háztartással és egy csúcs 800 kW teljesítményigény. Kezdetben közönséges terheléskapcsolókat használtak, amelyek gyakran tapasztaltak problémákat, például gyenge tömítés, instabil működés és kioldás, ami befolyásolja a lakók normál áramellátását. Később, többszörös összehasonlítás után beszállítók, az ingatlankezelő cég az Usune FLN36-12D Sf6 Load Breaker Switch kapcsolót választotta a tápegységnek. elosztásvezérlő berendezések.

2. esettanulmány: Nagy repülőtéri áramellátás-védelmi projekt Dél-Kínában egy kulcsfontosságú nemzetközi repülőtér rendelkezik rendkívül magas követelmények az áramellátás stabilitására és biztonságára vonatkozóan. Kritikus esetekben az áramszünet nem megengedett olyan területek, mint a terminál épülete és a navigációs irányítóterem. A repülőtér az Usune FLRN36-12D Sf6 Load-ot választotta Breaker Kapcsolók az alállomásba történő beépítéshez, felelősek a kritikus vezetékek vezérléséért és védelméért területeken.

Márka elkötelezettsége

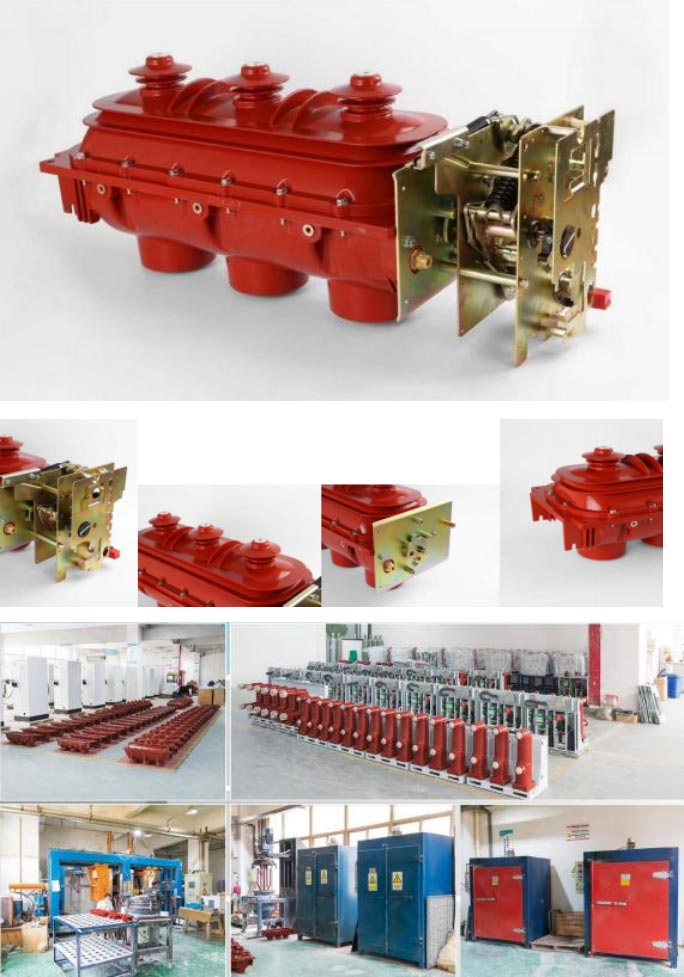

A nagyfeszültségű elektromos berendezések professzionális gyártójaként Kínában az Usune elkötelezett a globális kínálat mellett felhasználók kiváló minőségű, megbízható és biztonságos Sf6 Load Breaker Switch termékekkel. Üzemünk fejlett termeléssel büszkélkedhet berendezések és szigorú minőségirányítási rendszer. Az alapanyagbeszerzéstől a termékszállításig minden lépésben szigorú tesztelésnek vetik alá a termék minőségének biztosítása érdekében. Megbízható beszállítóként nem csak nagy teljesítményt nyújtunk termékek, hanem átfogó értékesítés előtti tanácsadás, helyszíni telepítés, üzembe helyezés és értékesítés utáni értékesítés is karbantartási szolgáltatások, kiküszöbölve a felhasználóknak az üzemeltetés során felmerülő aggodalmait.
