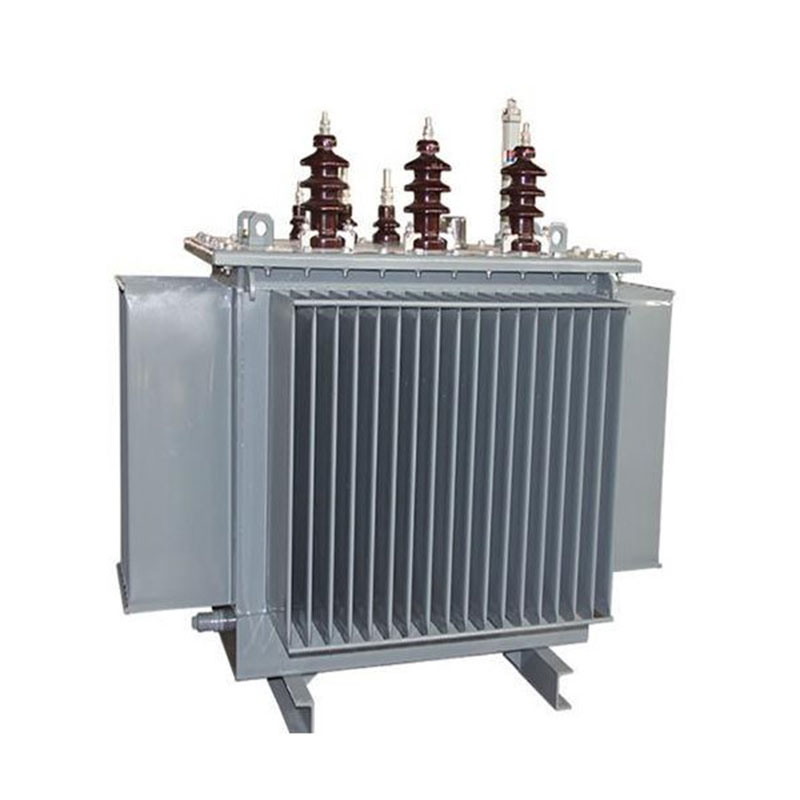

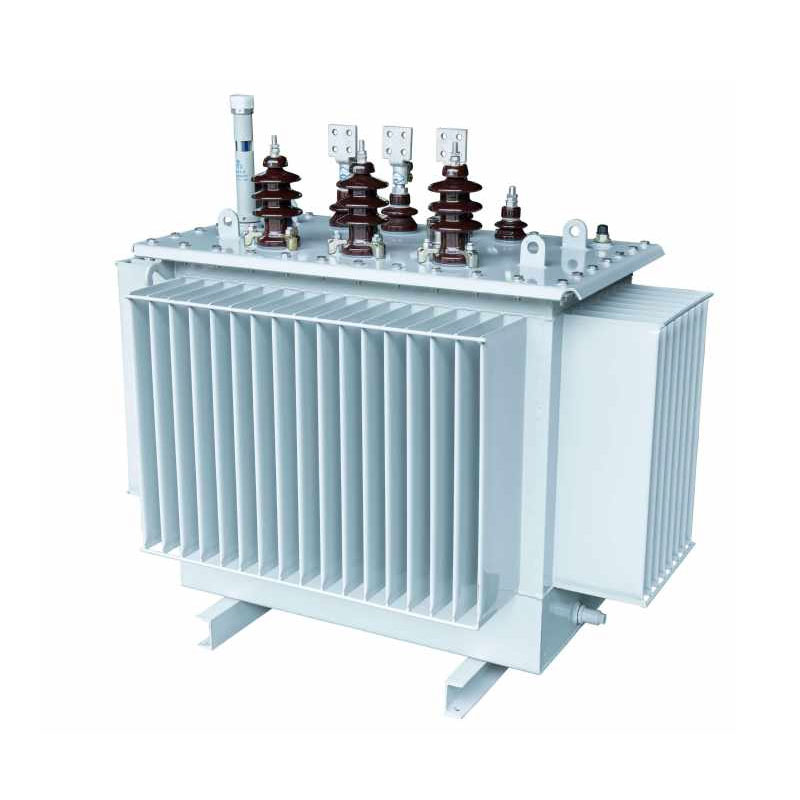

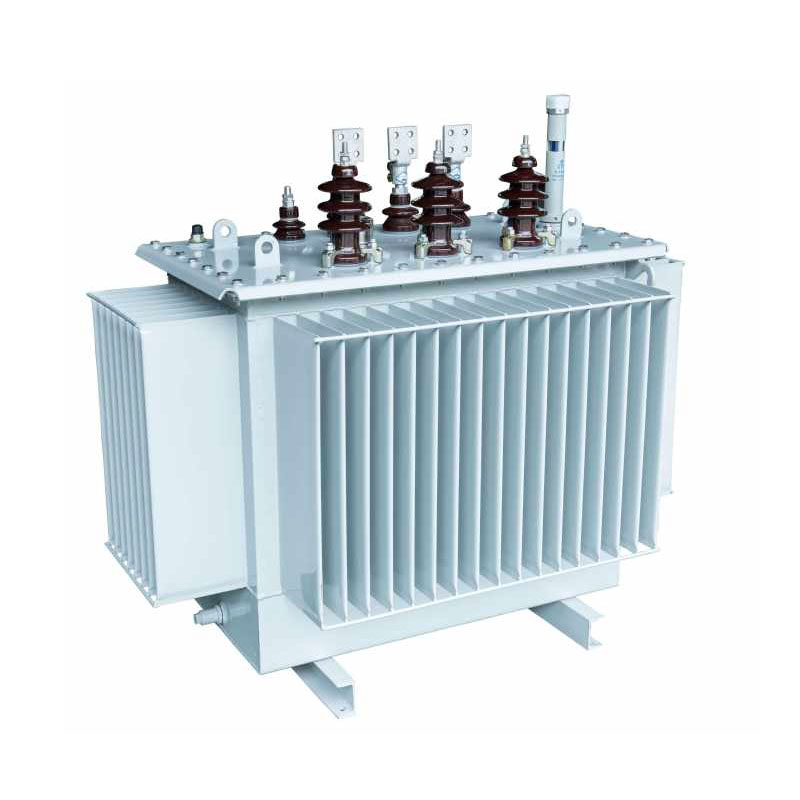

4000KVAT háromfázisú olajba merülő transzformátor

Az Usune 4000kVA háromfázisú olajmerített transzformátor lefedi a három fő feszültségszintet: 10kV, 20kV és 36 kV-os, korszerűsített, nagy hatásfokú, energiatakarékos elosztó transzformátort képvisel. Eltávolodva a hagyományostól egymásra helyezett laminált magszerkezetek, egyenlő oldalú háromszög alakú 3D-s tekercsmag-elrendezést alkalmaz. Ez a kialakítás azt eredményezi, hogy a körhöz közelítő magoszlop keresztmetszete, szoros tekercselés és hézagmentes mágneses áramkör, alapvetően a hagyományos transzformátoroknál előforduló gyakori problémák megoldása, mint például a háromfázisú kiegyensúlyozatlanság, a nagy üzemi veszteségek és túlzott zaj.

A szabványos gyártósorok és a szigorú minőség-ellenőrzési rendszerek által támogatott termék erős környezetbarát alkalmazkodóképesség és magas működési stabilitás. Megfelel a komplex hosszú távú, megbízható tápellátási igényeinek forgatókönyvek – beleértve a hálózati frissítéseket, az ipari termelést és az előregyártott alállomások integrációját – a szállítás során kiváló energiamegtakarítási előnyök és gazdasági érték.

Alapvető szerkezeti jellemzők és termékelőnyök

1. Optimalizált magszerkezet: Ultra-alacsony veszteség és csendes működés

A mag nagy tisztaságú szemcseorientált szilícium acéllemezekből készül, amelyeket importált német Georg segítségével dolgoztak fel. keresztirányú berendezések. Precíziós 45°-os illesztési eljárást és többlépcsős kör keresztmetszetet alkalmaz laminálással kialakított szerkezet, hatékonyan csökkentve a mágneses szivárgást és a hiszterézis veszteségeket. Az egyenlő oldalú A háromszög alakú elrendezés biztosítja, hogy a mágneses pályák mindhárom fázisban egyenlőek és minimálisak legyenek. Teljesen kiküszöböli a mágneses kör légréseit, a kialakítás jelentősen csökkenti az üresjárati veszteségeket és az üzemi zajt, elnyomja a harmadik felharmonikus generációt, és precíz háromfázisú teljesítményegyensúlyt ér el.

2. Megerősített tekercskialakítás kiváló rövidzárlati és ütésállósággal

A nagyfeszültségű tekercs hengeres tekercselést alkalmaz, míg a kisfeszültségű tekercs mindkét hengeres tekercset támogatja és fóliatekercselési eljárások. Az optimalizált tekercsszerkezet racionális mágneses áramkör-elosztást biztosít, jelentősen megnöveli a transzformátor rövidzárlati hatásokkal és túlterhelésekkel szembeni ellenállását, ezáltal hatékonyan a tekercs deformációjának vagy a rács ingadozása által okozott berendezés meghibásodásának megakadályozása. A koncentrikus tekercsszerkezet javítja az általános szerkezeti stabilitást, biztosítva a biztonságos és stabil működést hosszú távú terhelési feltételek mellett.

3. Korrózióálló hullámkarton tartály, amelyet zord körülményekre és hosszú élettartamra terveztek

A tartály nagy pontosságú hidegen hengerelt acélból készül, speciális Georg hullámkarton gyártással vonalat. A felület petrolkémiai minőségű, speciális korróziógátló bevonattal van bevonva, amely ellenáll az olajnak és kémiai korrózió, így alkalmas különféle durva ipari működési környezetekre. Az integrált hullámos szerkezete hatékony hőelvezetést biztosít és automatikusan alkalmazkodik a hőtáguláshoz és a transzformátorolaj összehúzódása; emellett a légszigetelt belső kialakítás hatékonyan lassítja az öregedést a szigetelő olajat, jelentősen meghosszabbítva a berendezés teljes élettartamát.

4. Magas üzembiztonsági tényezőt biztosító A osztályú szigetelőszerkezet

A 4000 kVA teljesítményű háromfázisú olajbemerült transzformátor A osztályú szigetelési szerkezetet alkalmaz. Magas- és koncentrikusan elhelyezett kisfeszültségű tekercsek, a tekercsközi rés olyan kialakítást alkalmaz, amely kombinálja a kartonpapír hüvelyeket és kis olajrések a belső szigetelési és hőelvezető rendszerek optimalizálása érdekében. Ez hatékonyan fokozza a a berendezés szigetelési szilárdságát, kiküszöböli a szigetelés meghibásodását, és biztosítja a folyamatos, biztonságos működést névleges terhelés és mérsékelt túlterhelés mellett.

Terméktípus

Energiatakarékosság, szén-dioxid-csökkentés és gazdasági előnyök

Az Usune 4000kVA háromfázisú, olajba merülő transzformátor kiváló energiatakarékos teljesítménnyel büszkélkedhet. Éves működés A költségek és a szén-dioxid-kibocsátás pontosan kiszámítható szabványos iparági képletekkel, adattámogatást biztosítva a számára projekt energiaértékelés és költségtervezés:

1. Éves villamosenergia-költség képlete: Éves villamosenergia-költség (CNY/év) = [terhelés nélküli veszteség (kW) + terhelési veszteség (kW) × (átlag Terhelési arány)²] × 365 nap × 24 óra × Villamosenergia ár
2. Éves szén-dioxid-kibocsátási képlet: Éves CO₂-kibocsátás = [terhelés nélküli veszteség (kW) + terhelési veszteség (kW) × (átlagos terhelési ráta)²] × 365 nap × 24 óra × szén-dioxid-kibocsátási tényező (kg-CO₂/kWh)

Az azonos kapacitású hagyományos transzformátorokhoz képest ez a termék alacsonyabb üresjárati és terhelési veszteséggel rendelkezik. In hosszú távú folyamatos működést igénylő forgatókönyvek – mint például az ipari termelés és a városi elektromos hálózatok – hatékonyan csökkenti a villamosenergia-költségeket és csökkenti a szén-dioxid-kibocsátást. Teljes mértékben megfelel a hálózati energiatakarékossági szabványoknak és zöld ipari termelés követelményeinek, kiemelkedő gazdasági és környezeti előnyökkel.

Műszaki paraméterek

10kV-os S11 sorozatú háromfázisú olajmerítésű elosztó transzformátor

Megjegyzés: Az 500 kVA és az alatti névleges teljesítményű transzformátorok esetében a terhelési veszteség a rámpa felett a táblázatban vonatkozik a Dyn11 csatlakozási csoport, és a rámpa alatti terhelési veszteség az Yyn0 csatlakozási csoportra vonatkozik.

10kV-os S13 sorozatú háromfázisú ol-merített elosztó transzformátor

10kV-os S14 sorozatú háromfázisú olajmerítésű elosztó transzformátor

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

Gyakorlati mérnöki alkalmazási esetek

1. eset: Áramelosztási projekt egy textilipari park számára

Egy nagy Shandong-i textilipari csoport egész évben folyamatosan üzemelteti gyártósorait, rendkívül magas igényekkel tápegység stabilitása. A projekt több Usune 4000 kVA 10 kV-os olajbemerített transzformátort használ a park központi áramelosztása. Az üzembe helyezés óta a berendezés zökkenőmentesen, alacsony zajszinten és alacsonyan működik energiafogyasztás. Megoldotta a korábbi problémákat – például a háromfázisú feszültség instabilitását és a magas energiafogyasztást az elöregedő transzformátorokhoz kapcsolódik – ezáltal hatékonyan csökkenti a vállalat éves villamosenergia- és O&M-fogyasztását költségeket, miközben a textilgyártó sorok stabil áramellátását biztosítják.

2. eset: Támogatási projekt városi előregyártott alállomásokhoz

Egy dél-kínai tengerparti város villamosenergia-hálózat-korszerűsítési projektjéhez Usune 4000 kVA 20 kV-os olajbemerített transzformátorok előregyártott alállomások felszerelésére választották ki. Kompakt szerkezettel és erős környezettel alkalmazkodóképessége, a termék tökéletesen illeszkedik a kompakt városi elrendezésekbe, és ellenáll az összetett kültéri üzemeltetésnek feltételeket. A berendezés több mint két éve biztonságosan üzemelt harmonikus interferencia nélkül és stabilan feszültségkimenet, jelentősen javítja a tápellátás minőségét városi kereskedelmi és lakóterületek és a város hálózati korszerűsítésének hatékony végrehajtásának elősegítése.

GYIK

1. kérdés: Milyen névleges feszültségeket és alkalmazási forgatókönyveket támogat az Usune 4000 kVA olajmerített transzformátor?

Ez a termék három fő feszültséget támogat – 10 kV, 20 kV és 36 kV –, amelyek lefedik a szabványos polgári és ipari feszültséget. áramelosztási forgatókönyvek. Különösen alkalmas városi és vidéki hálózatfejlesztésre és tápellátásra ipari és bányászati vállalkozások. Zökkenőmentesen integrálható a moduláris alállomásokkal és az előregyártott konténerekkel alállomások, amelyek kivételes sokoldalúságot mutatnak az alkalmazások között.

2. kérdés: Melyek ennek a terméknek a legfontosabb energiatakarékossági előnyei a hagyományos transzformátorokhoz képest?

A termék 3D-s egyenlő oldalú háromszög alakú tekercsmag-szerkezettel rendelkezik; a mágneses áramkör hézagmentes, a a háromfázisú mágneses utak a legrövidebbek és azonos hosszúságúak, ami drasztikusan csökkenti az üresjárati és mágneses pályákat szivárgási veszteségek. A precíziós szilikonacél lemezvágással és az optimalizált tekercsszerkezettel kombinálva minimalizálja működési energiafogyasztás és zaj. A hosszú távú üzemeltetés jelentősen csökkenti a villamosenergia-költségeket és szén-dioxid-kibocsátás, teljes mértékben megfelel a State Grid zöld energiahatékonyságra vonatkozó szabványainak.

3. kérdés: Hogyan teljesít a 4000 kVA háromfázisú, olajba merülő transzformátor a környezeti alkalmazkodóképesség és élettartam?

A berendezés A osztályú szigetelést és ipari minőségű korróziógátló bevonatot használ, amely lehetővé teszi, hogy ellenálljon az olajnak szennyeződés, kémiai korrózió és hőmérséklet-ingadozások – így alkalmas különféle durva üzemelésekre feltételeket. A hullámos olajtartály elszigeteli az egységet a levegőtől, hatékonyan késlelteti a szigetelőolaj öregedését és az olajcserék és karbantartások gyakoriságának csökkentése. Normál üzemi körülmények között a transzformátor a hosszú élettartam és alacsony karbantartási költségek, biztosítva a stabil teljesítményt különféle környezetben, például ipari környezetben termelő létesítmények és kültéri elektromos hálózatok.
