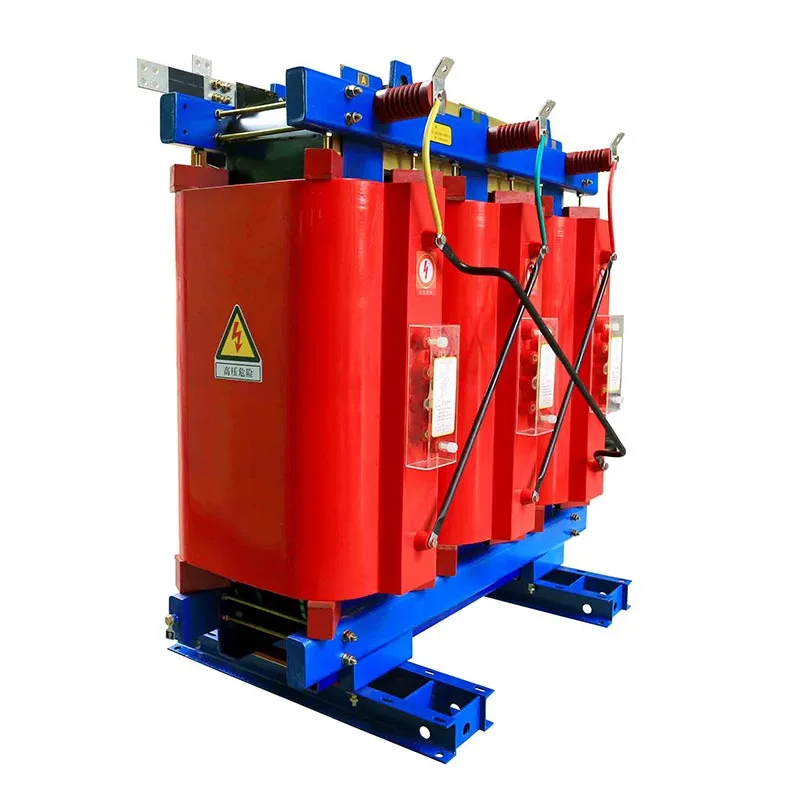

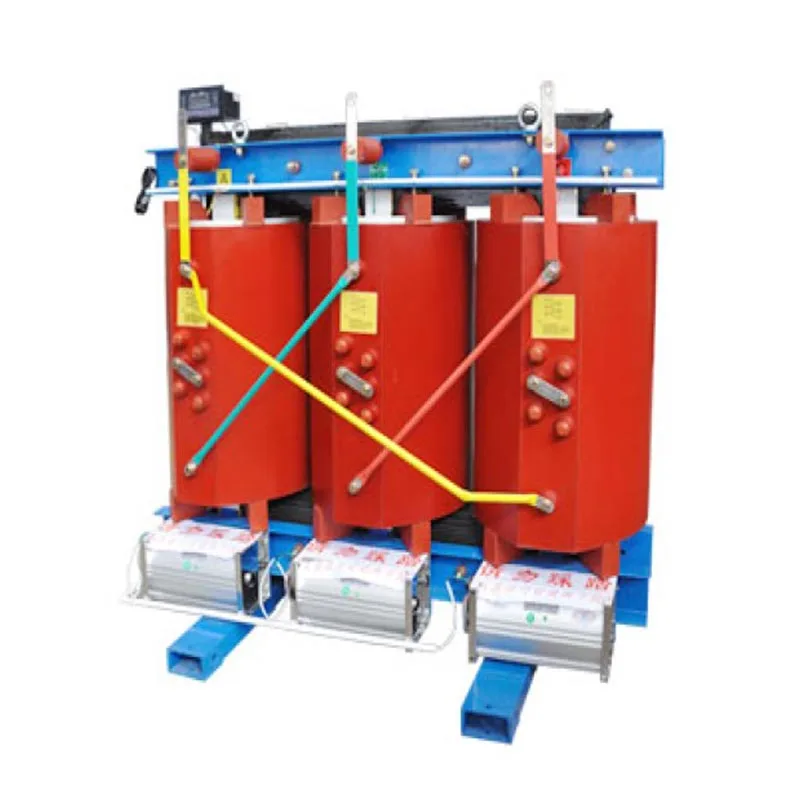

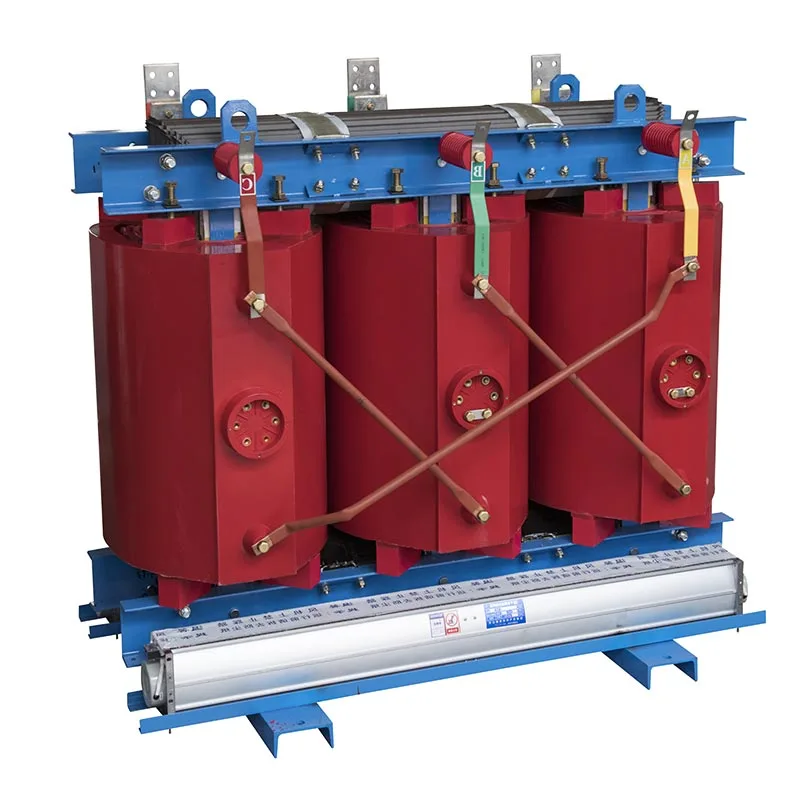

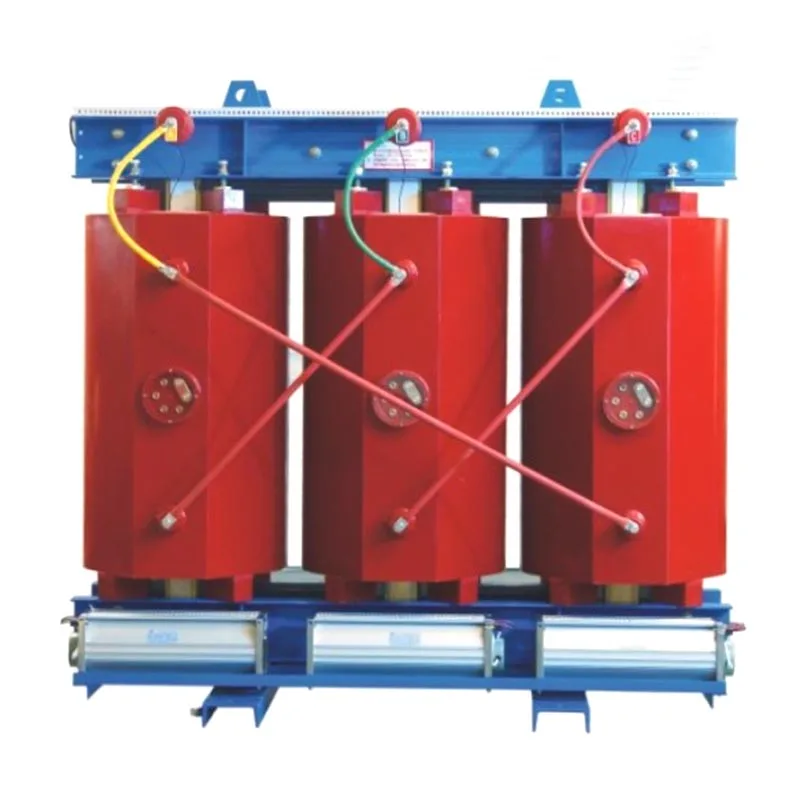

500 kVA öntöttgyanta száraz típusú transzformátor

Az Usune 500kVA öntöttgyanta száraz típusú transzformátor egy olajmentes áramelosztó egység, amely levegőt használ a hűtéshez és szigetelés. Tekercsei teljes mértékben magas hőmérsékletnek ellenálló epoxigyantába vannak burkolva, teljesen a biztonsági kockázatok, például olajszivárgás, tüzek és robbanások kiküszöbölése. Az egység alacsony részleges kisüléssel rendelkezik, minimális zaj és nulla szennyezőanyag-kibocsátás, ami lehetővé teszi a hosszú távú, karbantartásmentes működést. Arra alkalmas Különféle igényes beltéri energiaalkalmazások, és széles körben használják a kereskedelmi áramelosztó rendszerekben épületek, kórházak, iskolák, ipari üzemek és metrók.

Főbb termékjellemzők

1. Tűz- és robbanásállóság; Kiváló biztonság

Az 500 kVA öntöttgyanta száraz típusú transzformátor nem tartalmaz szigetelőolajat, és H osztályú magas hőmérsékletnek ellenálló öntőanyagok. Rendellenes körülmények között nem fog kigyulladni, felrobbanni és olajat szivárogtatni például túlterhelés vagy rövidzárlat. A beltéri telepítés nem igényel speciális tűzvédelmi berendezéseket, mint pl olajaknák vagy tűzfalak, hatékonyan csökkentve az építőmérnöki és a kiegészítő költségeket.

2. Környezetbarát; Nulla szennyezőanyag-kibocsátás

Működés közben nem áll fenn az olajszivárgás vagy a káros gázok kibocsátásának veszélye, így biztosítva a zöld épületnek való megfelelést és környezetvédelmi szabványok. Közvetlenül zárt terekbe is beépíthető – például zárt kórházi berendezések helyiségeibe vagy földalatti metróberendezési kamrák – fáradtolaj-visszanyerő rendszerek nélkül, kiváló környezeti alkalmazkodóképesség.

3. Alacsony zajszint és alacsony részleges kisülés; Stabil működés

Az optimalizált mag laminálás és a szimmetrikus tekercsszerkezetek jelentősen csökkentik az elektromágneses rezgést és működési zaj. A vákuumöntési eljárás kiküszöböli a belső tekercsbuborékokat, hatékonyan szabályozva a részlegeset kisülést és megakadályozza a szigetelés elöregedését, ezáltal biztosítva a stabil, folyamatos működést több mint 20 évig.

4. Energiahatékonyság; Alacsony üzemeltetési és karbantartási költségek

A maghoz kiváló minőségű szemcse-orientált szilíciumacélt használnak, amely jelentősen csökkenti mind az üresjárati, mind a terhelési veszteségeket. A folyamatos 24 órás áramellátást igénylő forgatókönyvekhez – például gyárakhoz és kereskedelmi épületekhez – tervezték. jelentősen csökkenti a hosszú távú energiafogyasztást, igazodva a globális energiatakarékossági szabványokhoz.

5. Karbantartásmentes kialakítás

Légszigetelést és természetes léghűtést használó integrált szerkezettel rendelkezik, így nincs szükség rá a szigetelőolaj időszakos cseréje, szűrése vagy tesztelése. A rendszeres karbantartás az egyszerű porra korlátozódik a terminálcsatlakozások eltávolítása és ellenőrzése, drasztikusan csökkentve a folyamatban lévő munka- és anyagköltségeket üzemeltetés és karbantartás.

6. Erős környezeti alkalmazkodóképesség

Megbízhatóan működik -20°C és +40°C közötti környezeti hőmérsékleten, 1000 méteres magasságig, és relatív páratartalom ≤95% (nem lecsapódó). A lezárt öntött tekercsek ellenállnak a pornak, a nedvességnek és az enyhe korróziónak, alkalmassá teszi az egységet olyan összetett környezetekre, mint a földalatti terek, párás gyári létesítmények és egészségügyi tisztaszobák.

7. Kompakt szerkezet és egyszerű telepítés

Az azonos kapacitású olajbemerített transzformátorokhoz képest ez az egység kisebb és könnyebb, kevesebb helyet igényel az áramelosztáshoz. Könnyű szállítása, emelése és helyszíni összeszerelése hatékonyan lerövidíti a konstrukciót energiaelosztási projektek ütemezése.

Működési elv

Az Usune 500kVA öntött gyanta száraz típusú transzformátor az elektromágneses indukció elvén működik, elérve Az AC feszültség átalakítása és az erőátvitel a primer és a szekunder közötti mágneses fluxus csatolásán keresztül tekercsek. Az alapvető működési folyamat a következő:

1. A primer tekercsen átfolyó váltakozó áram váltakozó mágneses fluxust hoz létre a vasban mag;

2. A váltakozó mágneses fluxus áthalad a szekunder tekercsen, váltakozó elektromotoros erőt indukálva elektromágneses indukción keresztül;

3. A feszültségtranszformáció (növelés vagy csökkentés) és az erőátvitel a rögzített fordulatszám alapján történik primer és szekunder tekercs között.

Az olajbemerített transzformátorokkal ellentétben ez az egység teljes mértékben a levegőre támaszkodik, mint a szigetelés és a hőelvezetés közege. a mag és a tekercsek között, nem tartalmaz szigetelőolajat. A hő elvezetése természetes konvekción vagy kényszer útján történik léghűtés, amely biztonságos és stabil feszültségátalakítást tesz lehetővé zárt beltéri környezetben.

Főbb műszaki adatok

1. Elektromos minősítések

2. Környezetvédelmi előírások

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

Valós alkalmazási esetek

1. eset: Városi metróállomás beltéri áramelosztási projektje

Egy közepes méretű földalatti állomás Kelet-Kínában beszerzett három Usune 500kVA öntöttgyanta száraz típusú transzformátort erőművi világítási, szellőző- és jelzőrendszerekhez. A metró környezete zárt és párás szigorú tűzbiztonsági követelmények; Az olajba merülő transzformátorok biztonsági kockázatot jelentenek az ilyen beállításokban. A belépés óta A három évvel ezelőtti szervizelés során a berendezés alacsony zajszintet és stabil részleges kisülési teljesítményt mutatott gyakori karbantartás nélkül, teljes mértékben megfelel a földalatti vasúti szállítási műveletekre vonatkozó biztonsági előírásoknak.

2. eset: A harmadlagos kórház áramellátási rendszerének frissítése

Egy felsőoktatási kórház az elöregedett olajbemerítésű transzformátorokat két Usune 500kVA száraz típusú transzformátorra cserélte. precíziós orvosi berendezések, például CT és MRI szkennerek. Ezek a termékek kiküszöbölik a tűz- és szennyezésveszélyt és csendes működés, biztosítva az orvosi berendezések stabil áramellátását; továbbá karbantartásmentes jellegük jelentősen csökkenti a kórház eszközgazdálkodási leterheltségét.

GYIK

1. kérdés: Használható-e az Usune 500 kVA öntöttgyanta száraz típusú transzformátor magas páratartalmú vagy földalatti környezetben?

A1: Igen. A berendezés vákuum-epoxigyanta öntvényt használ, hogy teljesen zárt tekercsszerkezetet hozzon létre hatékonyan ellenáll a nedvességnek, pornak és korróziónak. Stabilan működik olyan környezetben, ahol a relatív páratartalom akár 95% (nem lecsapódó) és széles körben alkalmas metróberendezési helyiségekben, földalatti elosztó helyiségekben és nedves gyári létesítmények. Az elhúzódó páralecsapódással járó környezetekhez egyedi IP-besorolású házak állnak rendelkezésre fokozza a vízállóságot.

2. kérdés: Milyen rutin karbantartást igényel ez a száraz típusú transzformátor?

V2: A berendezés lényegében karbantartásmentes, nem igényel cserét, szűrést vagy a szigetelés tesztelését olajat. A rendszeres karbantartás csak a tekercsek porának sűrített levegővel történő tisztítását és a terminál ellenőrzését foglalja magában feszesség hathavonta; nincs szükség speciális tesztelő berendezésre, ami jelentős hosszú távú működési költségmegtakarítás.

3. kérdés: Melyek ennek a száraz típusú transzformátornak a legfontosabb biztonsági előnyei a beltéri olajbemerített transzformátorokhoz képest beállítások?

A3: Az elsődleges előny a tűz- vagy robbanásveszély hiánya. A hagyományos olajbemerített transzformátorok tartalmaznak gyúlékony szigetelőolaj – rövidzárlat vagy túlmelegedés esetén tűz- vagy robbanásveszélyessé teszi őket – és segédlétesítményeket, például olajbányákat és tűzfalakat igényelnek. Az Usune öntöttgyanta száraz típusú transzformátorokat használnak égésgátló szilárd gyanta, és nem tartalmaz éghető közeget; hiba esetén nem terjesztik a tüzet és közvetlenül telepíthető sűrűn lakott beltéri helyekre – például kórházakban, iskolákban és bevásárlóközpontokban bevásárlóközpontok – további tűzvédelmi infrastruktúra szükségessége nélkül.
