13.8kV 250kVA száraz típusú elosztó transzformátor

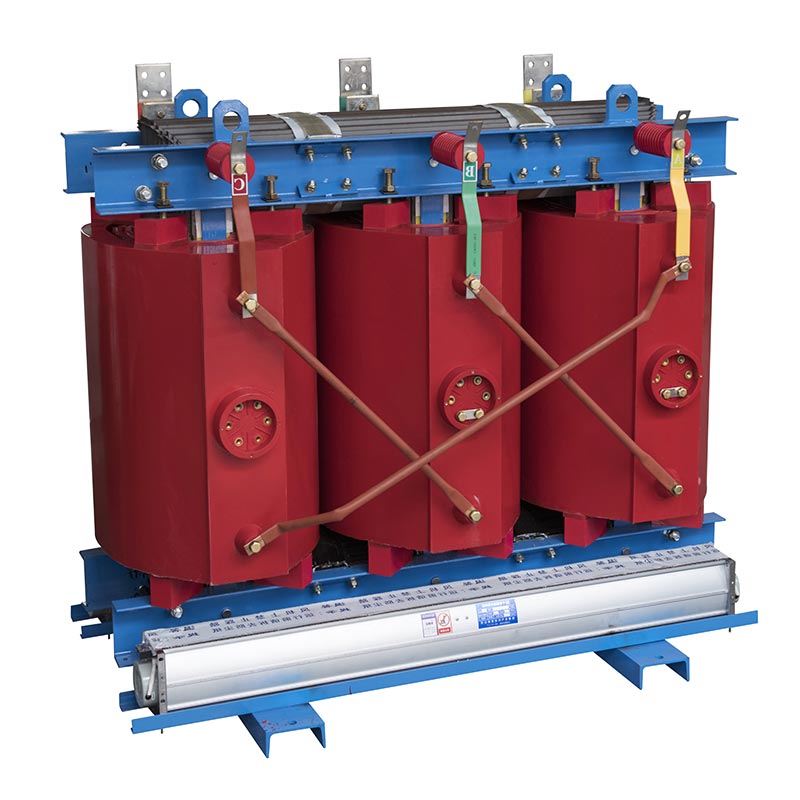

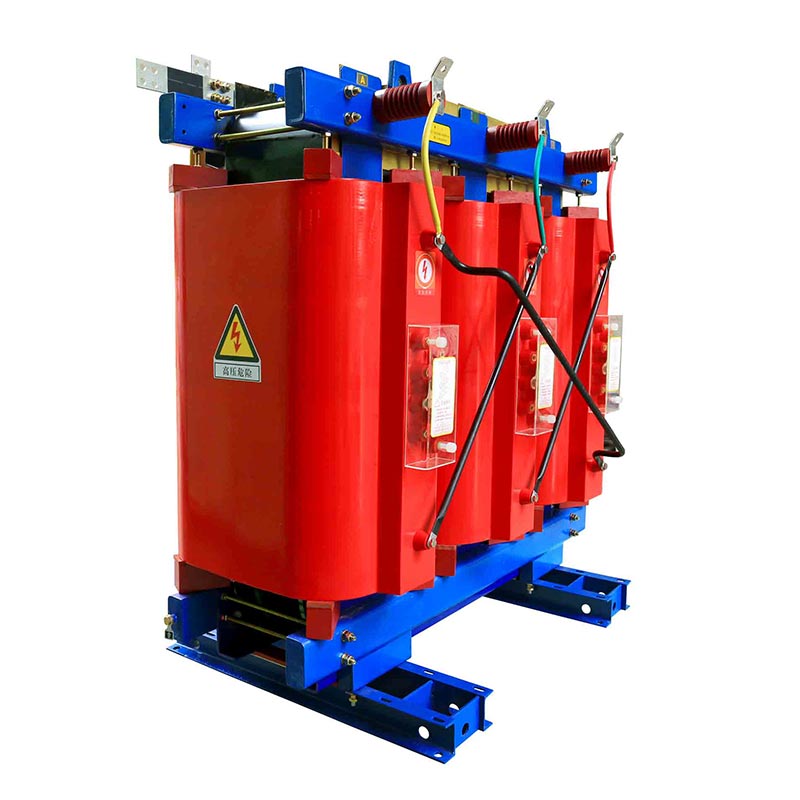

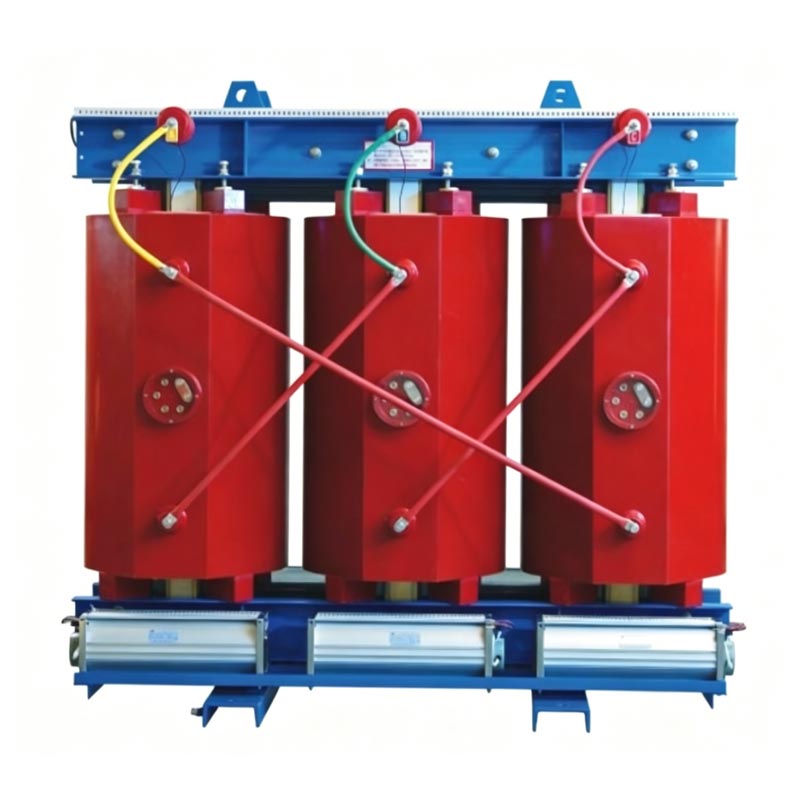

Az Usene Electric 13,8 kV-os 250 kVA száraz típusú elosztó transzformátora olajmentes áramelosztó egység. A tekercselései Vákuumöntött epoxigyanta szerkezettel rendelkezik, amely a levegőre támaszkodik a szigeteléshez és a hőelvezetéshez, ezáltal teljesen az olajba merülő transzformátorokkal kapcsolatos biztonsági veszélyek kiküszöbölése – például olajszivárgás, tüzek és robbanások.

A beltéri áramelosztási projektek megbízható globális beszállítójaként az Usune optimalizálta a magot és a tekercset szerkezetek az alacsony veszteségek, alacsony zajszint és alacsony részleges kisülés elérése érdekében. A készüléket úgy tervezték, hogy ellenálljon a magas páratartalomnak, por és zárt földalatti működési környezet. Nem igényel olajtároló gödröket vagy tűzálló szigetelést szobák, biztonságos, környezetbarát megoldást kínálva a stabil, hosszú távú feszültségátalakításhoz. A kapacitás tartományban 30–2500 kVA, a termék kompatibilis a globális kereskedelmi, egészségügyi, vasúti és ipari létesítmények.

Alkalmazási forgatókönyvek

A 13,8 kV 250 kVA száraz típusú elosztó transzformátor alkalmas kereskedelmi komplexumok, irodaházak, kórházak, oktatási intézmények, gyártóüzemek, metró alállomások és minden olyan beltéri áramelosztó hely, amelyre szükség van magas tűzbiztonsági szabványok.

Hét alapvető előny

1. Tűz- és robbanásállóság; Magas Biztonság

A tekercsek magas hőmérsékletnek ellenálló szigetelőanyagokat használnak, és az egység nem tartalmaz szigetelőolajat. Ez nem fog meggyulladni, felrobbanni vagy folyadékot szivárogtatni túlterhelési hibák során, így nincs szükség további tűzvédelmi besorolásra izolációs szobák.

2. Környezetbarát és szennyezésmentes

Nem áll fenn az olajszennyeződés veszélye, normál működés vagy hiba esetén nem szabadulnak fel káros gázok feltételeket. Olajkezelő létesítmények nélkül közvetlenül beltérre szerelhető, megfelel a környezetvédelmi előírásoknak zöld épületekhez és egészségügyi létesítményekhez.

3. Alacsony zajszint és alacsony részleges kisülés

Az optimalizált mag- és tekercsszerkezet alacsony működési vibrációt és zajt eredményez. Kiváló részleges szabályozás a kisülési szint lassítja a szigetelés öregedését és meghosszabbítja az egység teljes élettartamát.

4. Alacsony veszteség és energiahatékonyság

A vasmag kiváló minőségű szilíciumacél lemezeket használ, ami alacsonyabb üresjárati és terhelési veszteséget eredményez; hosszú távú üzemeltetése jelentősen csökkenti az épületek és gyárak villamosenergia-költségét.

5. Karbantartásmentes

Légszigetelt, léghűtéses szerkezetének köszönhetően nincs szükség időszakos szigetelőolaj-cserére, ill. tesztelés; csak egyszerű rutinporozásra van szükség, ami drasztikusan csökkenti a munka- és anyagköltségeket az üzemeltetéshez és karbantartás.

6. Erős környezeti alkalmazkodóképesség

Alkalmas -20°C és +40°C közötti környezeti hőmérséklethez, ≤1000 m tengerszint feletti magassághoz és ≤95% relatív páratartalomhoz (nem kondenzálódik). Nedvesség- és porálló, így ideális föld alatti terekbe és párás tengerparti gyári környezetbe.

7. Kompakt szerkezet és egyszerű telepítés

Kisebb térfogat és könnyebb súly azonos kapacitás mellett; minimális helyet foglal el az áramelosztó helyiségben, megkönnyíti a szállítást és az emelést, csökkenti a helyszíni mélyépítési munkák körét.

Működési elv

Az Usune 13,8kV 250kVA száraz típusú elosztó transzformátor az elektromágneses indukció elvén működik:

1. Váltakozó áramot (AC) táplálunk a nagyfeszültségű primer tekercsbe, amely váltakozó mágneses fluxust generál a vasmag;
2. A váltakozó mágneses fluxus áthalad a szekunder tekercsen, elektromotoros erőt indukálva az alacsony feszültségben tekercs elektromágneses indukción keresztül;
3. A 13,8 kV és 0,4 kV közötti feszültségtranszformáció a primer és a 0,4 kV közötti fordulatszám alapján történik. szekunder tekercsek, amelyek lehetővé teszik az energiaátvitelt.

A legfontosabb különbség az olajba merülő transzformátoroktól: A levegő az egyetlen közeg a szigeteléshez és a hőelvezetéshez a tekercsek és a vasmag; nincs folyékony szigetelő olaj. Természetes léghűtésre támaszkodik a hőelvezetés érdekében (erős terhelési körülményekhez rendelkezésre álló kényszerlevegős ventilátorokkal), biztosítva a biztonságos és stabil teljesítményátalakítást.

Szabványos műszaki paraméterek

1. Elektromos paraméterek

2. Működési környezet paraméterei

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

Valós projekt jelentkezési eset

1. eset: Földalatti alállomás projekt egy délkelet-ázsiai városi metróhoz

A föld alatti elosztó helyiség zárt és párás volt, szigorú tűzvédelmi követelmények mellett; a kiválasztott projektet az Usene 250kVA száraz típusú transzformátor. Három éve folyamatosan üzemelt, olajszivárgás nélkül vagy részlegesen kisülési riasztók, kiküszöbölve az olajjal töltött transzformátorokhoz kapcsolódó földalatti tüzek kockázatát és csökkentve a rutin karbantartási munkaterhelés 90%-kal.

2. esettanulmány: Áramelosztó rendszer egy felső szintű kórház számára Latin-Amerikában

A berendezés működteti a műtőket, az intenzív osztályokat és az orvosi képalkotó rendszereket. Olajmentes kialakítása kiküszöböli a tűzveszélyt az orvosi területeken; alacsony zajszintű működés biztosítja a beteg kényelmét, míg a karbantartást nem igénylő kialakítás csökkenti a a kórház elektromos karbantartó személyzetének leterheltsége.

3. esettanulmány: Precíziós elektronikai alkatrészeket gyártó üzem (hazai)

A műhely a nap 24 órájában teljes terheléssel működik magas poros környezetben, több Usune 250kVA-t használva. transzformátorok az automatizált gyártósorok támogatására. Az alacsony veszteségű magok csökkentik a villamosenergia-költségeket, a kompakt helyigényt helyet takarít meg az áramelosztó helyiségben, a porálló szigetelés pedig stabil tápellátást biztosít a pontosság érdekében felszerelést.

GYIK

1. kérdés: Az Usune 13,8kV 250kVA száraz típusú elosztó transzformátor telepíthető kültérre?

V: A szabványos modelleket csak beltéri telepítésre tervezték. Ha azonban kültéri telepítés szükséges, akkor Usene személyre szabott megoldásokat kínál IP54-es besorolású kültéri burkolatokkal a biztonságos kültéri működés érdekében.

2. kérdés: Mi a különbség a szigetelési teljesítményben az öntöttgyanta száraz típusú transzformátorok és a szabványos transzformátorok között? légszigetelt száraz transzformátorok?

V: Az Usune tekercsek vákuumöntött epoxigyantával készülnek, ami szilárd szigetelést biztosít. Ez részleges kisülést eredményez A nyitott tekercselésű száraz transzformátorok mérőszámai sokkal jobbak, valamint fokozott nedvesség és por ellenálló, így ideálisak zord környezetekhez, például földalatti létesítményekhez, kórházakhoz és magas páratartalomhoz területeken.

3. kérdés: Testreszabható a 250 kVA modell feszültségszabályozási rendszerekkel, hogy megfeleljen a különböző nemzeti áramhálózatoknak?

V: Igen. Az Usune támogatja a testreszabott áramkörön kívüli fokozatkapcsolókat a nagyfeszültségű oldalon, hogy alkalmazkodjon a feszültséghez a különböző nemzeti hálózatok ingadozásai; az egységek 50 Hz-es és 60 Hz-es frekvenciákkal is kompatibilisek, és teljesítik a teljesítményt ellátási szabványokat Ázsiában, Amerikában és Európában.
