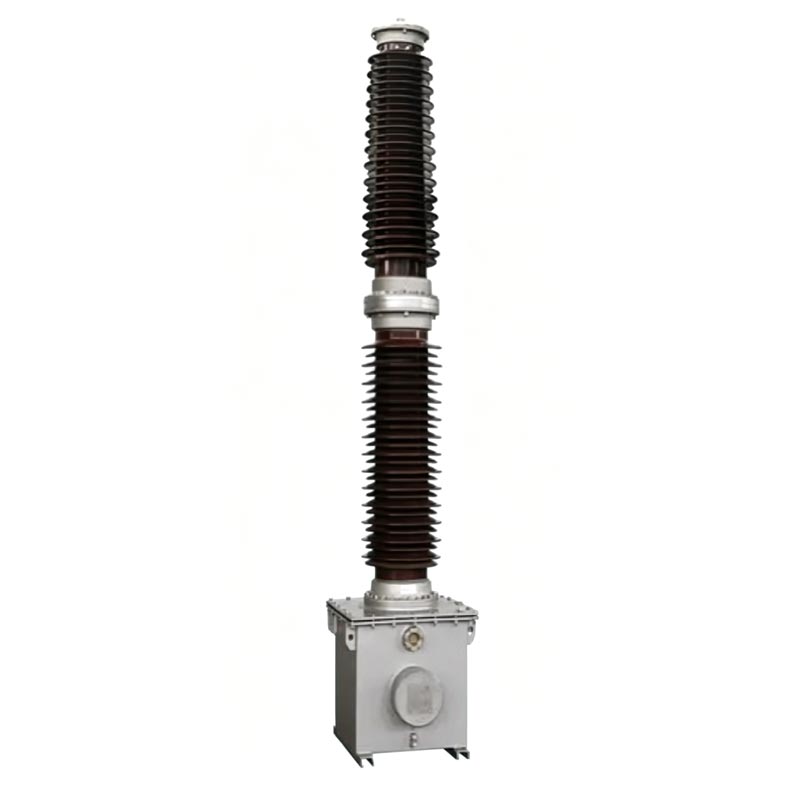

Az Usune TYD sorozatú kültéri feszültségtranszformátor minden feszültségszintet lefed 35kV-tól 220kV-ig, átalakítva a nagyfeszültséget rendszerek 100/√3 V vagy 100 V szabványos kisfeszültségű jelekre, hogy megfeleljenek az energiamérés, feszültségmérés igényeinek, relévédelem és a hálózat szinkronizálásának ellenőrzése. A hagyományos elektromágneses feszültségtranszformátorokhoz képest ez a termék tápvonali hordozó kommunikációs csatolással is rendelkezik, elkerülve a ferrorezonancia problémákat. Az összességében A szerkezet megbízható, hosszú távon biztosítja a nagyfeszültségű villamos hálózatok biztonságos és stabil működését, így központi szerepet tölt be támogató eszköz az intelligens hálózat építéséhez.
Általános utasítások
A TYD sorozat modellkódjai egyértelműen meghatározzák a termékparamétereket és az alkalmazható forgatókönyveket, megkönnyítve a tervezést kiválasztása és helyszíni telepítése. A kódolási szabályok a következők:
- TYD: A kapacitív feszültségtranszformátor kódja
- ①: A rendszer névleges fázisfeszültsége (mértékegysége: kV)
- ②: A feszültségosztó névleges kapacitása (mértékegysége: μF, opcionális 0,01 μF, 0,02 μF)
- ③: Funkcionális jellemző utótag kódja
- H: Szennyezésálló típus, erősen szennyezett területekre alkalmas
- G: Magassági típus, 2000 m feletti területekre alkalmas
- F: Alkalmas nullpontos, nem hatékonyan földelt rendszerekhez
TYD110/√3-0.02FH, 110kV feszültségszintet képvisel, 0.02μF névleges feszültségosztó kapacitással, alkalmas semleges pont nem hatékonyan földelt rendszerek és D osztályú szennyező környezetek, kapacitív feszültségtranszformátor.
Lehetővé teszi a nagy pontosságú feszültségfelvételt és energiamérést, biztosítva az elektromos hálózat pontos elrendezését fogyasztási adatok.
Stabil feszültségjeleket biztosít a relévédelemhez, az elektromos hálózat automatikus vezérléséhez és a szinkronizáláshoz ellenőrzés, amely lehetővé teszi a gyors reagálást a rendszerhibákra.
Csatolókondenzátorként működik a tápvonali vivőkommunikációhoz, anélkül, hogy a tápvonali jelátvitelt elérné kiegészítő vezetékezés.
A kültéri feszültségtranszformátor teljes gyártási és tesztelési folyamata szigorúan betartja a nemzeti előírásokat
mérvadó szabványok, teljes mértékben megfelelnek a műszaki átvételi előírásoknak:
- GB/T20840.1-2010 "Műszertranszformátorok - 1. rész: Általános műszaki követelmények"
- GB/T20840.5-2013 "Műszertranszformátorok - 5. rész: Kiegészítő műszaki követelmények a kapacitív feszültséghez
Transformers"
- GB/T19749-2005 "Kapcsolt kondenzátorok és kapacitív feszültségosztók"
A kültéri feszültségtranszformátor kiváló környezeti alkalmazkodóképességgel büszkélkedhet, és stabilan működik komplexum alatt
kültéri körülmények. A szabványos alkalmazható paraméterek a következők:
- Telepítési forgatókönyvek: Beltéri és kültéri használatra egyaránt alkalmas
- Környezeti hőmérséklet: -40℃～+45℃ (a speciális feltételek testreszabhatók és egyeztethetők)
- Maximális szélsebesség: ≤150 km/h
- Névleges magasság: ≤2000 m (a G-típusú nagy magasságú változat alkalmazkodik a nagyobb magasságokhoz)
- Jegesedés vastagsága: ≤10 mm
- Szennyezés elleni besorolás: Standard D osztály (kúszótávolság ≥ 43,3 mm/kV), opcionális E osztály (kúszótávolság ≥)
53,7 mm/kV)

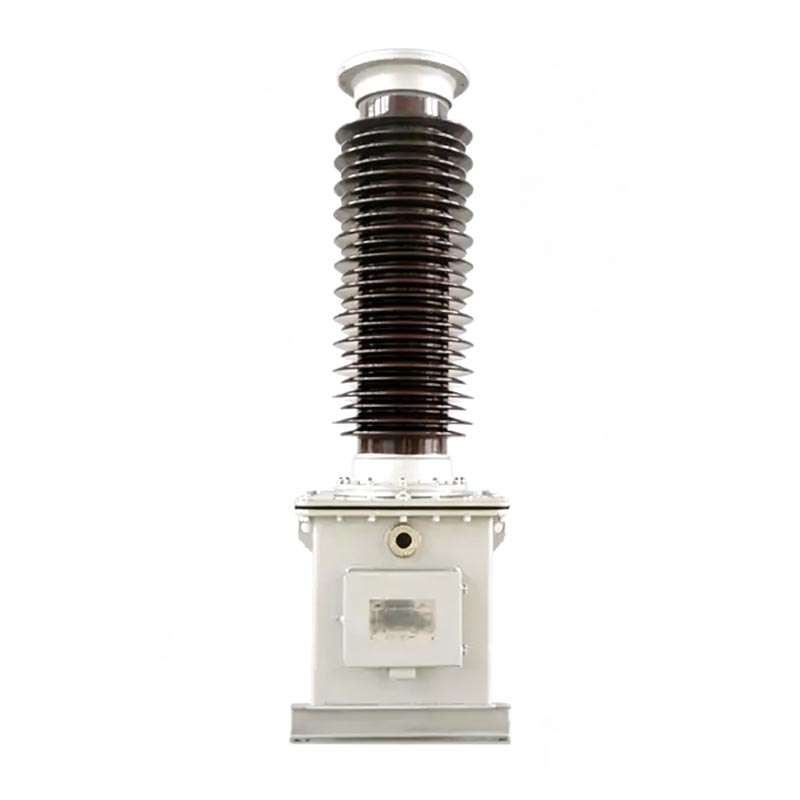

Az Usune TYD sorozatú CVT moduláris integrált felépítést alkalmaz, amely két fő részből áll: egy kapacitív feszültségből osztó és egy elektromágneses eszköz. A szerkezet robusztus és tartós:
Kiváló minőségű vékonyrétegű és kondenzátoros papírkompozit dielektrikum. Több kondenzátorelem van sorba kötve a porcelán persely belsejében, vákuum-impregnálva jó minőségű szigetelőolajjal. A teljes mértékben A tömített szerkezet olajkompenzációs eszközzel van felszerelve a belső feszültség stabilitásának megőrzése érdekében, kiküszöbölve az olajat szivárgási és nedvességproblémák. A csavaros szerelvényszerkezet kényelmes telepítést és biztonságos csatlakozást biztosít.
Tartalmaz egy beépített közbenső transzformátort, kompenzáló reaktort és gyorsan telítődő reaktorcsappantyút, mindegyik tömített olajjal töltött acéltartályban. A gyárból való kiszállítás előtt a kisfeszültségű osztóval előre össze van szerelve, biztosítva a szigetelő olajrendszer teljes leválasztását és kiküszöbölve a kölcsönös interferenciát.
Dedikált csillapító-, földelő- és vivőhullám-kivezetésekkel, egyértelmű jelölésekkel. Többszörös védő A szerkezetek hatékonyan megakadályozzák a biztonsági veszélyeket, például a nagyfeszültségű szivárgást és a másodlagos berendezések károsodását.

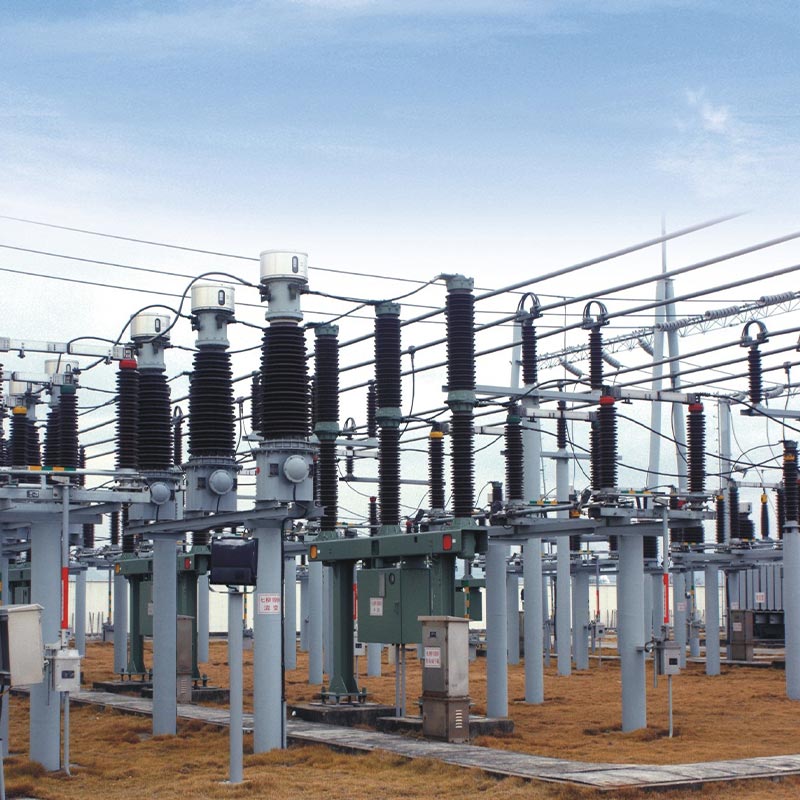

A nagyfeszültségű CVT berendezések kiváló minőségű szállítójaként az Usune TYD sorozatú feszültségtranszformátorai
sikeresen alkalmazták a 110 kV-os városi elektromos hálózat felújításának egyik kulcsfontosságú projektjében Zhoushanban, Zhejiang tartományban. A
projekt a klasszikus TYD110/√3-0.02FH modellt választotta, amely alkalmas a helyi komplex működési feltételekre
erősen szennyezett tengerparti terület és egy nem hatékonyan megalapozott semleges pont.
Ennek az alállomásnak az eredeti berendezése instabil feszültségmérés és gyenge interferencia elleni védelem volt
képességeit. Miután a CVT-ket Usune TYD sorozatú CVT-kre cserélték, a berendezés tovább stabilan működik.
3 évnél hosszabb ideig, pontos mérést és stabil jelkimenetet biztosít még zord körülmények között is, például magas
páratartalom, sópermet és erős szél. Ez megbízható támogatást nyújt az alállomási relé védelméhez és hordozójához
kommunikáció, hatékonyan javítja a regionális villamosenergia-hálózat működésének megbízhatóságát, csökkenti a berendezéseket
meghibásodási arányokat, és teljes mértékben igazolja a termék kiváló időjárásállóságát és szennyeződésállóságát.
- Hosszú távú működés: 1,2-szeres névleges feszültség (1,2 Un)
- Rövid távú túlterhelés: 30 másodpercig működik 1,5 Un feszültségen
- F-típusú dedikált: 8 órán keresztül folyamatosan működik 1,9 Un feszültségen
- Rendszeresen ellenőrizze a berendezés tömítettségét, hogy elkerülje a szigetelőolaj szivárgását;
- Biztosítsa a d1 és d2 csillapítókapcsok megbízható csatlakoztatását; a nyitott áramkörű működés szigorúan tilos;
- Ha nem csatlakozik hordozó berendezéshez, az N és X kapcsokat megbízhatóan rövidre kell zárni;
- Tilos a tömítőcsavarok és olajbetöltő lyuk tömítő szerkezeteinek jogosulatlan szétszerelése;
- Az olaj okozta biztonsági kockázatok elkerülése érdekében nem szükséges az elektromágneses egység rutinszerű olajmintavétele és tesztelése
szint csökken.
Három magtesztet kell elvégezni a DL/T596-1996 szabvány szerint: Először a kapacitás és a dielektrikum. meg kell vizsgálni a kondenzátorosztó veszteségét úgy, hogy a kapacitás értéke ≤2%-kal tér el az adattáblától, és a dielektromos veszteség érintő ≤0,002. Másodszor, az elektromágneses egység szigetelési ellenállását a 2500 V-os megohmméter, az egyes kapcsok testtel szembeni szigetelési ellenállása ≥500MΩ. Harmadszor, a pontosság kalibrálása teszt megköveteli a nagyfeszültségű vezetékek szögének növelését a szórt kapacitás interferencia csökkentése és biztosítása érdekében mérési pontosság.
Először is, a kondenzátorosztó és az elektromágneses eszköz egy illő készlet, és ezeket a következőképpen kell felszerelni névtáblaszámok; nem cserélhetők fel önkényesen. Másodszor, az elektromágneses egység emelőnyílásai emeléshez olajtartályt kell használni; a kondenzátor porcelán hüvelyének felemelése tilos a felszerelés megakadályozása érdekében kárt. Harmadszor, az alapot M20-as nagy szilárdságú csavarokkal kell rögzíteni, és a berendezés teljes dőlésszögét nem haladhatja meg a 2/1000 mm-t. Negyedszer, győződjön meg arról, hogy az X kapocs megbízhatóan földelve van, és a csillapító csatlakozó biztonságosan csatlakoztatva a berendezés károsodásának elkerülése érdekében.
A H a szennyezés elleni típus, amely alkalmas erősen szennyezett és erősen korrozív környezetekre, például tengerparti területekre és ipari bányák; A G a nagy magasságú típus, nagy magasságra, alacsony feszültségre és alacsony hőmérsékletre optimalizálva 2000 m feletti területekre alkalmas környezet; Az F a rendszerhez alkalmazkodó típus, kifejezetten semleges ponthoz tervezve nem hatékonyan földelt áramellátó rendszerek, erősebb túlfeszültség tűréssel, speciális elektromos hálózatra alkalmas működési feltételek.
A Zhejiang Usune Electric egy professzionális nagyfeszültségű elektromos berendezések gyára, amely integrálja a kutatás-fejlesztést, a termelést, és értékesítés. Több éves tapasztalattal rendelkezik a nagyfeszültségű transzformátor területén, teljes gyártási rendszerrel rendelkezik és szigorú minőségellenőrzési folyamatok. Minden TYD termék átment a nemzeti szabványos tesztelésen, biztosítva a stabilitást teljesítmény és magas költséghatékonyság. Szabványosított termékek és testreszabott megoldások biztosíthatók a szerint különböző feszültségszintek, környezeti feltételek és elektromos hálózat követelményei, megbízható nagyfeszültséget biztosítva támogató berendezések globális energiaprojektekhez.
