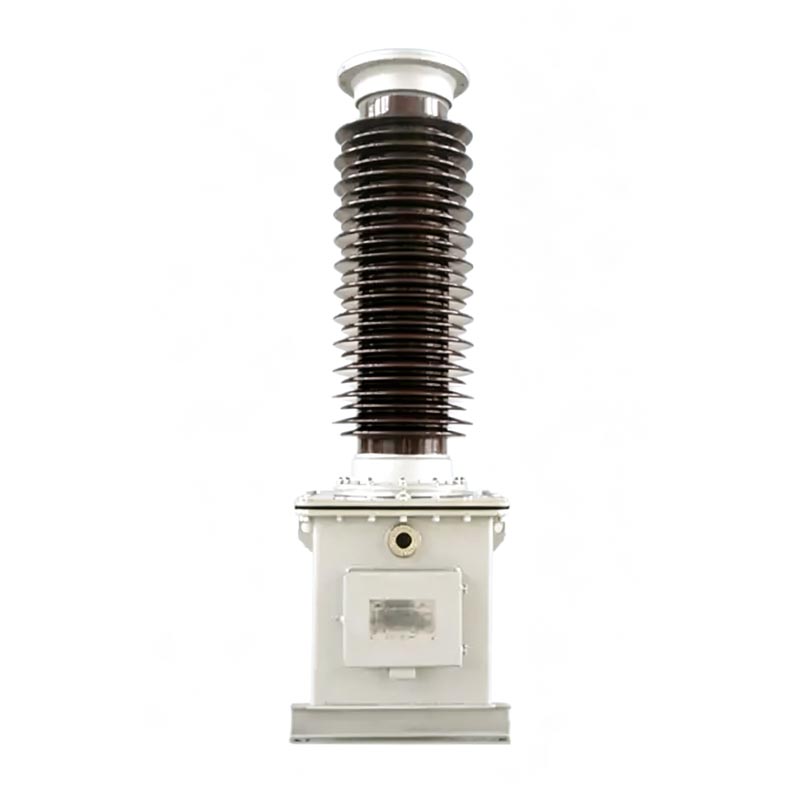

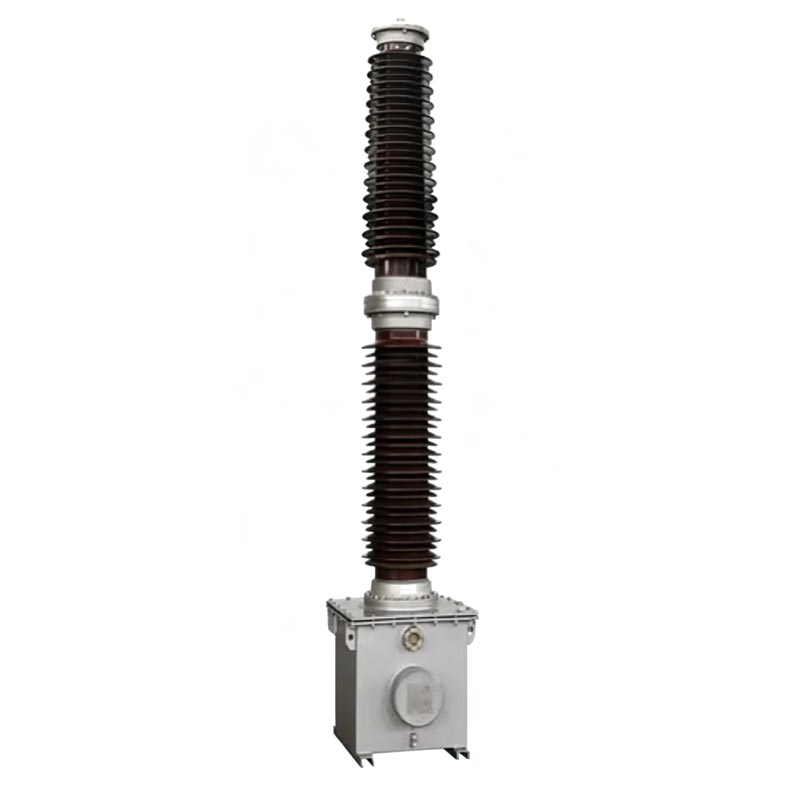

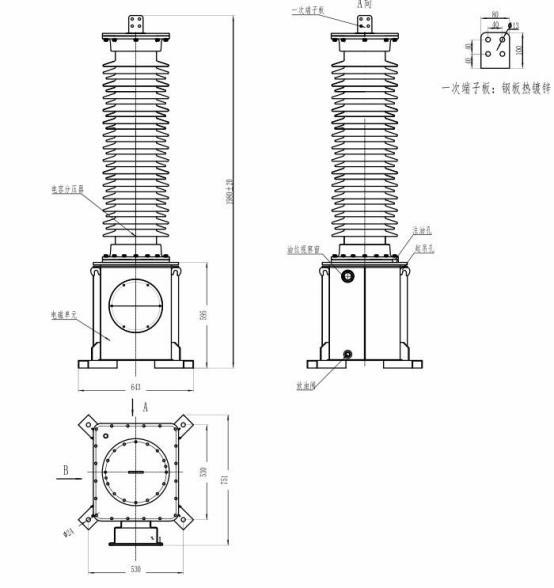

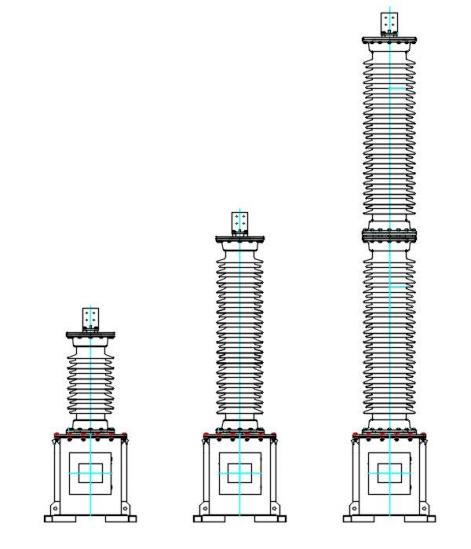

Az Usune TYD sorozatú 110 kV Pt feszültségtranszformátor egy nagy teljesítményű kapacitív feszültségtranszformátor kifejezetten 110 kV-os nagyfeszültségű elektromos hálózatokhoz tervezték. A termék a kapacitív feszültségosztás elvét alkalmazza, és teljesen zárt, olajba merülő szerkezet, elkerülve a hagyományos transzformátorok hiányosságait, mint például a nagy méretű és gyenge interferenciát gátló, kiváló szennyeződésállósággal, alacsony hőmérséklet-tűréssel és szélállósággal rendelkezik. Ezt A berendezés magában foglalja a mérési, védelmi és vivőkommunikációs csatolási funkciókat, és alapvető támogató eszköz a 110kV-os erőátviteli és transzformációs rendszerek intelligens üzemeltetéséhez és karbantartásához.
A 110 kV-os Pt feszültségtranszformátor szigorúan betartja a GB/T20840.1-2010, GB/T20840.5-2013 és a nemzeti szabványokat. GB/T19749-2005. Tervezési, gyártási és tesztelési folyamatai szabványosak, és minden teljesítményparaméter megfelel a Az erősáramú berendezések megelőző vizsgálati előírásai.
Általános utasítások
- TYD: Speciális kód a kapacitív feszültségtranszformátorokhoz
- 110/3: A kompatibilis rendszer névleges fázisfeszültsége 110 kV
- 0,02: A kapacitív feszültségosztó névleges kapacitása 0,02 μF
- Utótag jellemző kódja: H - Szennyezés elleni típus; G - Nagy magasságú típus (2000 m feletti magasságra alkalmas);
F - Nullapontos, nem hatékonyan földelt rendszerekhez alkalmas
Példa: A TYD110/3-0,02FH egy kapacitív feszültségtranszformátor, amely alkalmas 110 kV-os nullapontra nem hatékonyan földelt elektromos hálózatok, 0,02 μF névleges kapacitással és magas szennyezésvédelmi besorolással.
Összekapcsolt csatolókondenzátorokból és feszültségosztó kondenzátorokból áll. Több készlet kondenzátor az elemek sorba vannak kötve a porcelán persely belsejében. Kiváló minőségű vékony filmet és kondenzátorpapírt használ kompozit dielektrikum és kiváló minőségű szigetelőolajjal vákuumimpregnált. A berendezés teljesen lezárt szerkezet beépített olajkompenzáló eszközzel a stabil belső nyomás fenntartása érdekében, megakadályozza az olajszivárgást, kiküszöböli a helyszíni mintavétel szükségességét, hatékonyan elszigeteli a külső nedvességet és szennyeződéseket, és biztosítja a stabilitást szigetelési teljesítmény.
A 110 kV-os Pt feszültségtranszformátor teljesen tömített egy olajjal töltött acéltartályban (amely egyben kondenzátorbázis), beleértve egy közbenső transzformátort, egy kompenzáló reaktort és egy gyors telítésű reaktort csillapító. A gyárból való kiszállítás előtt a kisfeszültségű osztókondenzátorral előre össze van szerelve. Az elektromágneses Az egység és a kondenzátorosztó olajköre teljesen le van szigetelve, biztosítva az interferenciamentességet és a stabil működést. A másodlagos vezetékek és a hordozóhullám kivezetései a tartály oldalfalán lévő csatlakozódobozban vannak elhelyezve, egyértelműen felcímkézve az egyszerű helyszíni vezetékezés és karbantartás érdekében.
Pontosan csökkenti a kimenetet, hogy szabványos alacsony feszültségű jelet biztosítson, megbízható adattámogatást biztosítva a tápellátáshoz hálózati energia mérés és valós idejű feszültségfigyelés.
Relévédelemmel és automatikus vezérlőberendezéssel felszerelve lehetővé teszi az elektromos hálózat hibáinak azonosítását, szinkronizálás ellenőrzése, és vonalvédelem, a berendezések károsodásának és az általa okozott elektromos hálózat baleseteinek megelőzése feszültség anomáliák.
Dedikált csatolókondenzátorként szolgál a tápvonali vivőkommunikációhoz, stabil jelcsatornát biztosítva hálózati adatátvitel és távirányítás és karbantartás.
- Kompatibilis működési feltételek: 50/60Hz AC tápegység
- Másodlagos kimeneti feszültség: 100/√3V, 100V (standard specifikációk)
- Dielektromos veszteség érintő: ≤0,002
- Kondenzátorhiba: Nem haladhatja meg az adattábla névleges értékének ±2%-át
- Szigetelési ellenállás: ≥500MΩ (2500V-os megohmméterrel mérve)
- Túlfeszültséges működési képesség: Hosszú távú működés 1,2-szeres névleges feszültség mellett; rövid távú működés 1.5
névleges feszültség szorzata 30 másodpercig; Az F típus 8 órán keresztül folyamatosan működik 1,9-szeres névleges feszültség mellett
- Üzemi hőmérséklet: -40 ℃ ~ + 45 ℃ (testreszabható speciális körülményekhez)
- Maximális szélsebesség-ellenállás: 150 km/h
- Alkalmazható tengerszint feletti magasság: ≤2000 m (nagy magasságú modellek kérésre kaphatók)
- Maximális jegesedési vastagság: 10 mm
- Szennyezés elleni besorolás: Standard D osztály (kúszótávolság ≥ 43,3 mm/kV), opcionális E osztály (kúszótávolság ≥)
53,7 mm/kV)

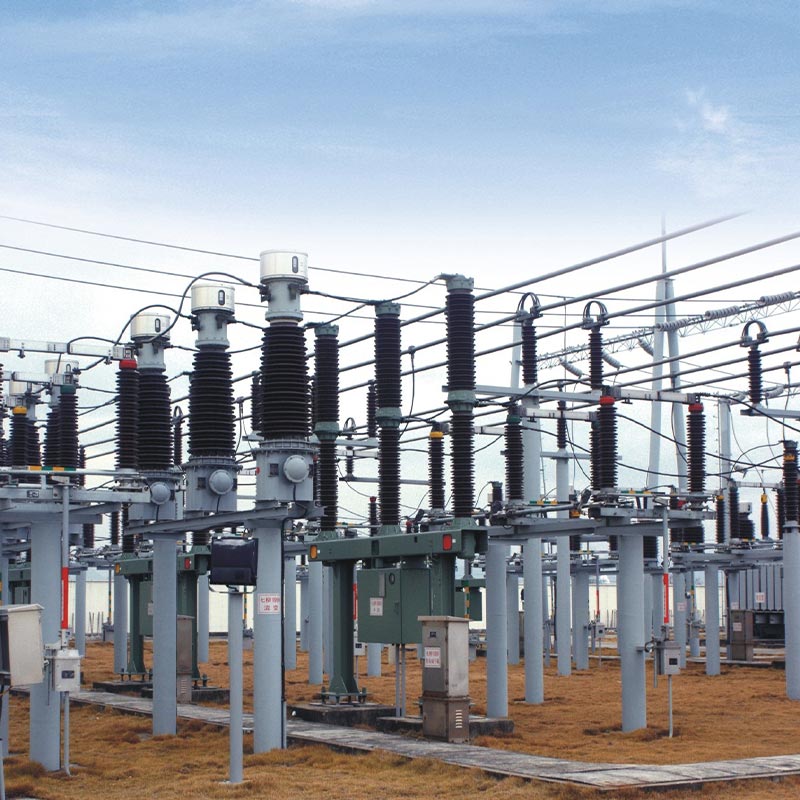

Az Usune TYD110/3-0.02FH szennyezésgátló 110 kV Pt feszültségtranszformátort sikeresen alkalmazták kültéri egy 110 kV-os regionális alállomás felújítási projektje Zhejiang tartományban. Ez az alállomás a környezetet szolgálja ki ipari parkok és lakóterületek, amelyek rendkívül magas áramellátási stabilitást és berendezés-megbízhatóságot igényelnek. Magas páratartalmú, magas sótartalmú és erős szennyezettségű tengerparti területen található, és gyakori tengeri szellő a projekt szigorú szennyezés-, korrózió- és öregedésgátló teljesítményt követel meg a nagyfeszültségtől felszerelést.
A berendezés felemelése, felszerelése és üzembe helyezése szigorúan a gyártó előírásai szerint történt üzembe helyezés előtt. Két év helyszíni üzemeltetés és karbantartás, valamint a rendszeres tesztelési adatok ezt mutatják olyan alapvető paraméterek, mint a berendezés kapacitása és a dielektromos veszteség, következetesen megfelelnek a nemzeti szabványoknak, a 2. sz problémák, például olajszivárgás, rendellenes zaj vagy paramétereltolódás. Kiváló lerakódás- és korróziógátló szerkezete hatékonyan ellenáll a part menti sópermet és a nedves levegő korróziójának, elkerülve az olyan gyakori hibákat, mint pl. szigetelés elöregedése és feszültségingadozása a hagyományos műszertranszformátorokban. Stabilan kiegészíti a teljesítményt mérés, feszültségfigyelés és vivőkommunikációs csatolás, biztosítva a folyamatos és biztonságos áramellátást a alállomáson, és teljes mértékben ellenőrzi a termék stabilitását és alkalmazkodóképességét zord kültéri körülmények között.
A berendezést kondenzátor feszültségosztó + elektromágneses eszköz komplett készleteként szállítjuk. A telepítés kötelező szigorúan tartsa be az adattábla számait; az önkényes keverés és csere szigorúan tilos. A felszereléshez emeléskor az elektromágneses egység olajtartályának megfelelő emelőfuratokat kell használni; közvetlen emelése kondenzátor porcelán perselyek használata tilos. Az alapot M20-as nagy szilárdságú csavarokkal rögzítik, és az overál A telepítés dőlésszöge ≤2/1000mm a stabil berendezés működésének biztosítása érdekében.
Kulcs kábelezési követelmények: A d1 és d2 csappantyúkapcsokat megbízhatóan kell csatlakoztatni; nyitott áramkörök szigorúan tilos. Ha nem csatlakozik hordozó berendezéshez, az N és X kapcsokat megbízhatóan rövidre kell zárni. közben A berendezés működéséhez az X kivezetést közvetlenül és megbízhatóan földelni kell, hogy megakadályozzuk a magas feszültség bejutását másodlagos burkolatot, károsíthatja a berendezést és veszélyeztetheti a személyi biztonságot.
A berendezés teljesen zárt, olajba merülő szerkezettel rendelkezik, amely biztosítja a stabil teljesítményt és szükségtelenné teszi rutin olajmintavételhez és -vizsgálathoz. A rendszeres karbantartás csak a berendezés tömítésének időszakos ellenőrzését igényli állapot, kapocstömörség és hibaelhárítás abnormális zajok, másodlagos feszültség anomáliák és hirtelen feszültségcsúcsok a nyitott delta csatlakozásban. A berendezés rögzítőcsavarjainak és tömítéseinek jogosulatlan szétszerelése szerkezet szigorúan tilos. A kondenzátorosztót és az elektromágneses eszközt nem szabad szétszedni anélkül a gyártó engedélye. A berendezést selejtezés után át kell adni a helyi környezetvédelemnek védelmi osztály a központosított és ártalmatlan ártalmatlanításért a környezetszennyezés megelőzése érdekében.
A H a szennyezésnek ellenálló típus, amely alkalmas tengerparti és erősen szennyezett ipari forgatókönyvekre, továbbfejlesztett kúszási távolság és korrózióállóság; G a nagy magasságú típus, 2000 m feletti területekre optimalizálva, alkalmas alacsony feszültségű és erős ultraibolya környezetre; F egy dedikált típus a semleges pont nem hatékony számára földelés, erősebb túlfeszültség tűréssel, megfelelő hálózati rendszerekhez. A megfelelő modell a projekt földrajzi környezete és villamosenergia-hálózati rendszere alapján választható ki.
A D1 és D2 csillapítókapcsok. Nyitásuk a csappantyú meghibásodását okozza, belső túlfeszültség-lökéseket és maradandó károsodást okozva a kondenzátorokban és az elektromágneses egységekben. Ha nincs hordozó berendezés csatlakoztatva, Az N-X kapcsok leválasztása lehetővé teszi, hogy a szekunder csatlakozódobozba magas feszültség kerüljön, ami kiég a szekunder felügyeleti és védőberendezéseket, valamint biztonsági balesetet okoz. A terminálcsatlakozások megbízhatóságának kell lennie a berendezés üzembe helyezése előtt ellenőrizni kell.
Nem, időszakos olajmintavétel és -vizsgálat nem szükséges. Az elektromágneses egység alacsony feszültségen működik, és a A teljes tömítési és teljesítménytesztet a gyár elhagyása előtt elvégezték, biztosítva a megbízhatóságot tömítési teljesítmény. A helyszíni mintavétel megzavarja a berendezés belső nyomásegyensúlyát, ami a lehetséges problémák, mint például az olajszint csökkenése, a nedvesség behatolása és a szigetelés romlása. Csak rutin ellenőrzések ellenőrizni kell a tömítések integritását és az elektromos paraméterek stabilitását. Ha a paraméterek abnormálisak, speciális teszteléshez forduljon a gyártóhoz.
