Az LB6-110kV kapacitív kültéri áramváltó a Zhejiang Yousen magos nagyfeszültségű támogató berendezése Elektromos. Kifejezetten bonyolult kültéri üzemi körülményekre tervezték, teljesen lezárt olajpapírral rendelkezik szigetelő olajba merülő szerkezet, névleges üzemi feszültsége 110 kV, maximális üzemi feszültsége 126 kV, és kompatibilis az 50Hz/60Hz-es váltakozó áramú hálózatokkal, megfelel a semleges pont, nem hatékonyan földelt működési követelményeinek rendszerek.

Ez a termék mérési és védelmi funkciókat tartalmaz, 0,2 osztályú és 0,5 osztályú mérőtekercsekkel és 5P/10P védőtekercsek. Támogatja a kettős átalakítási arányt a soros és párhuzamos kapcsolásokhoz, 2×50A–2×1000A primer áramlefedettséggel és 1A/5A szekunder kimenettel. Precíziós gyártás alkalmazása jó hírű gyárban végzett folyamatok, a termék kiváló környezeti alkalmazkodóképességgel büszkélkedhet: a standard modell az 1000m alatti magasságra alkalmas, míg a GYW magaslati modell 4000m magasságban is stabilan üzemel. Széles körben városi és vidéki alállomásokon, ipari és bányászati áramellátásban, valamint új energiatermelési forgatókönyvekben használják.

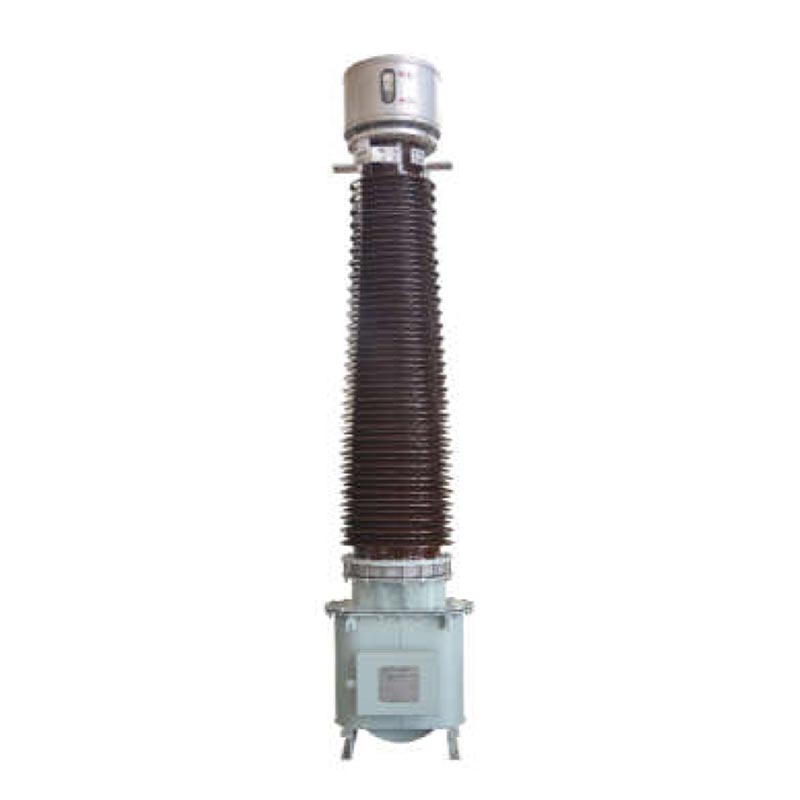

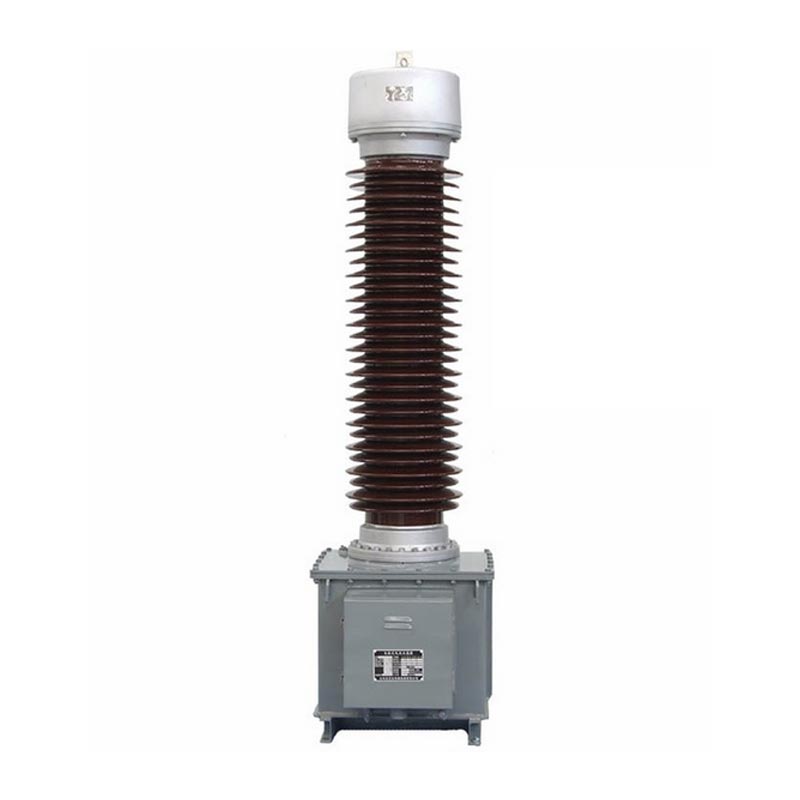

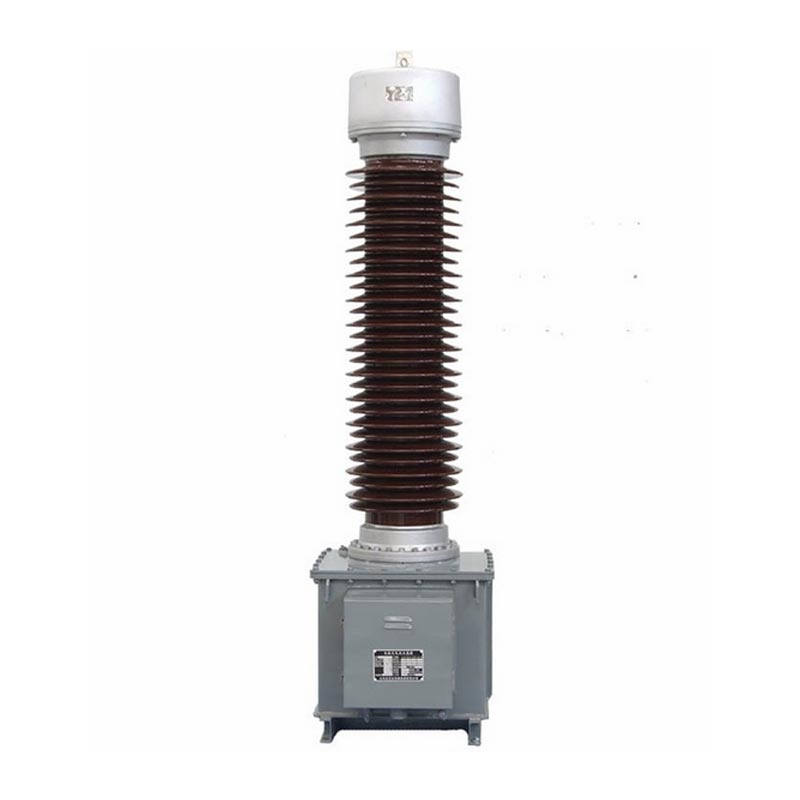

LB6-110kV kapacitív áramváltó

A modell magyarázata és használati feltételei

1. Modellparaméter magyarázata

A kültéri áramváltó teljes modellszáma LB6-110kV P/P/P/0.5ab/c, három magra osztva meghatározások:
- Alapmodell: L az áramváltót, a B a védelmi fokozatot, a 6 a tervezési sorozatszámot jelöli, A 110 a névleges feszültségszintet jelöli, a W2 pedig a másodlagos szennyezésgátló konfigurációt.
- Precíziós kombináció: beépített négy szekunder tekercskészlet, köztük egy 0,5 osztályú adagoló tekercs és három P-osztályú védőtekercs, amelyek támogatják a különböző precíziós kombinációkat a különböző mérésekhez és a különböző mérésekhez való alkalmazkodáshoz védelmi pontossági követelmények.
- Áramarány: 2*a/c jelzéssel, támogatja a kétarányú kapcsolást. Az arány légkondicionálás a felső olajtartálynál külső csatlakozó sorba van kötve, és 2*a/c, ha párhuzamosan csatlakozik. A helyszíni vezetékezés megkönnyíti váltás.

2. Szabványos működési feltételek

- Környezeti hőmérséklet: maximum +40 ℃, minimum -25 ℃, napi átlag maximum +30 ℃; Az ultraalacsony hőmérsékleti viszonyok képesek testreszabható és egyeztethető.
- Telepítési magasság: Standard típus ≤1000m; LB6-110 GYW High Altitude típus ≤4000m.

A termék szerkezeti jellemzői

1.Tekercselés és szigetelés szerkezete

Az elsődleges tekercs U alakú szerkezetet vesz fel. A 2×400A és az alatti specifikációk papírszigetelésű lapos rezet használnak huzal, míg a 2×500A–2×1000A specifikációk kétkaréjos félkör alakú alumínium csöveket használnak. A mag felhasználja a kapacitív olaj-papír szigetelési eljárás, a fő szigetelést nagyfeszültségű kábelpapírral burkolva. Több réteg A kondenzátor árnyékolása egységes elektromos mezőt hoz létre, a belső réteg nagyfeszültséggel, a külső pedig réteg földelt, jelentősen javítva a szigetelés biztonságát. Az elsődleges tekercs két részre van osztva négy kivezetés, a felső olajtartályhoz csatlakoztatva az egyszerű arányváltás érdekében.

2.Sealed Protection Design

A tetejére egy fém tágító van felszerelve, amely automatikusan kompenzálja a szigetelőolaj mennyiségében bekövetkezett változásokat hőmérséklet-ingadozások, a levegő elszigetelése és az olaj nedvesség miatti öregedésének megakadályozása, ezáltal meghosszabbítva a berendezés élettartamát. A bővítő beépített olajszint megfigyelő ablakkal rendelkezik az olajszint valós idejű nyomon követéséhez. Mind másodlagos a kivezetések és az elsődleges árnyékoló kapcsok központilag csatlakoznak az olajtartály csatlakozódobozához, biztosítva szabványos vezetékezés és erős interferencia-ellenes képességek.

3. Biztonságos telepítési szerkezet

Az olajtartály kiváló minőségű acéllemezekből van hegesztett, alul előre fúrt emelőfuratokkal a stabilitás érdekében általános emelés. A csatlakozódoboz és az olajtartály külön földelő csavarokkal van felszerelve a megbízhatóság érdekében a szekunder tekercs és az egész egység földelése. A termék csökkentett polaritású kialakítású; amikor elsődleges P1 áram belép és P2 kilép, a szekunder áram az S1/S2/S3-on keresztül jön ki, az ipari szabvány vezetékezésének megfelelően logikát és megkönnyíti a helyszíni üzembe helyezést.

Alapvető műszaki paraméterek

1. Alapvető elektromos paraméterek

- Névleges üzemi feszültség: 110kV; Maximális üzemi feszültség: 126 kV
- Névleges frekvencia: 50/60Hz; Polaritás: kivonó polaritás
- Névleges elsődleges áram: 2 × 50 A × 2 × 1000 A (több specifikáció elérhető)
- Névleges másodlagos áram: 1A, 5A
- Másodlagos kimeneti kapacitás: 15VA ~ 50VA (transzformátorhoz alkalmazkodva)

2. Pontossági hibaszabványok

- Mérési osztály (0,2/0,5): Áramhiba ±0,2%～±1,5%, fáziskülönbség 10′～90′, megfelel a nagy pontosságú energiának mérési követelmények.
- Védelmi osztály (5P/10P): 5P osztály áramhiba ≤±1%, összetett hiba ≤5%; 10P osztály összetett hiba ≤10%, megbízható védelmi működés rendszerhiba esetén.

3. Ellenáll a feszültség- és szigetelési paramétereknek

- Teljesítmény-frekvencia-ellenállási feszültség: 185 kV/1 perc primer és szekunder áramkörökhöz, valamint a földhöz; 3 kV/1 perc másodlagos áramkörök és földelés; 5 kV/1 perc az elsődleges árnyékoláshoz a földhöz. Külső szigetelés száraz teszt: 230kV; nedves teszt: 185kV.
- Villámimpulzus-álló feszültség: Belső szigetelés 450kV; GYW2 nagy magasságú környezetszennyezés elleni típus ig 560kV.
- Kúszótávolság: Standard típus ≥16mm/kV; ≥31mm/kV-ig terjedő szennyezésgátló típus, zord környezetre is alkalmas mint például a tengerparti területek, az ipari szennyezés és a nagy tengerszint feletti magasság.

4. Rövidzárlati stabilitási paraméterek

A berendezés kiváló termikus és dinamikus stabilitási teljesítményt mutat. 300-600A specifikációk esetén a a rövid távú hőstabilitási áram elérheti a 31,5-45 kA-t, a dinamikus stabilitási áram pedig a 80-115 kA-t, képes ellenállni a pillanatnyi rövidzárlati áramlökéseknek és megakadályozni a berendezés károsodását.

Valós alkalmazási eset

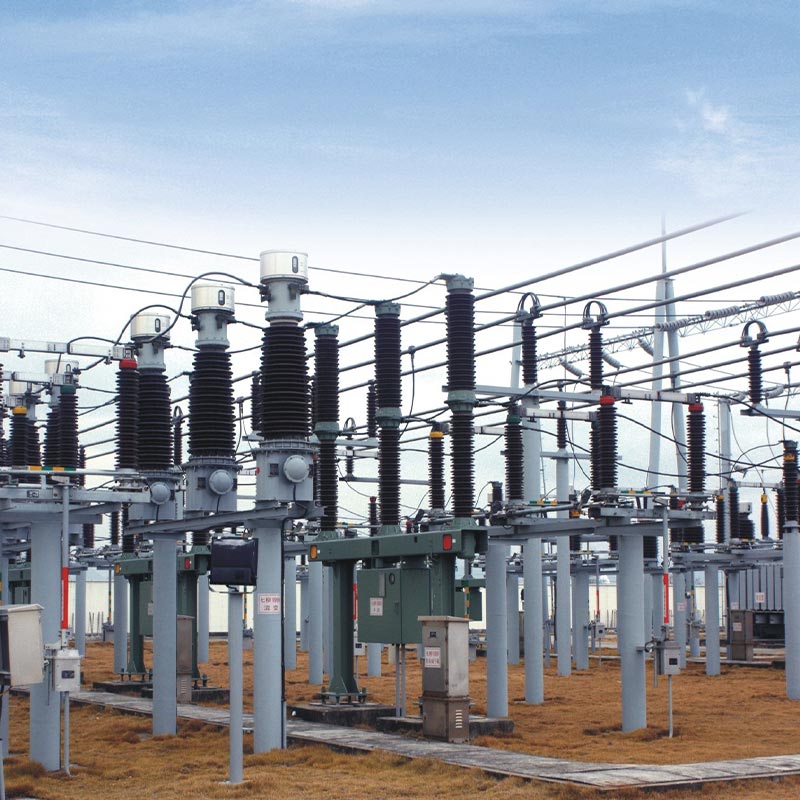

Az Usune LB6-110kV kültéri áramtranszformátort sikeresen alkalmazták egy 110 kV-os villamosenergia-hálózati alállomás frissítéséhez projekt Kelet-Kínában, az elavult berendezések cseréje és olyan problémák megoldása, mint az alacsony pontosság, rossz időjárás ellenállás és gyakori karbantartás.

A projekt egy külvárosi ipari parkban található, ahol egész évben páratartalom és enyhe a jellemző ipari szennyezés, több gyártó vállalat áramellátása. A projekt az LB6-110kV GYW-t választotta szennyezés elleni nagy magasságú modell (2×300/5A, 5P30/5P30/0.5S/0.2S pontosságú kombináció). Több mint két év után A stabil működés mellett a 0,2S/0,5S nagy pontosságú tekercsek pontos mérést biztosítanak az ipari felhasználók számára, míg A többszörös védőtekercsek lehetővé teszik a gyors reagálást a hálózat ingadozásaira és kisebb rövidzárlati hibákra, nulla téves kioldás és nulla kioldási hiba. A teljesen zárt szerkezet hatékonyan ellenáll a nedvességnek és a szennyeződéseknek korrózió, olajszivárgás vagy a szigetelés elöregedése nélkül, így a későbbi karbantartási munkaterhelés több mint 60%, teljes mértékben igazolja a termék stabilitását és megbízhatóságát zord üzemi körülmények között.

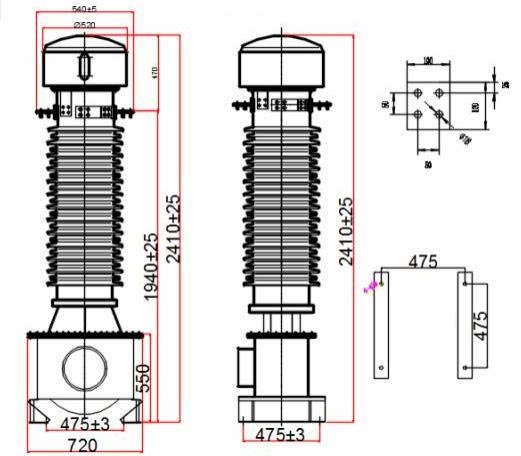

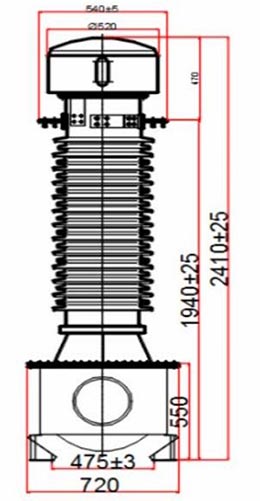

LB 6 - 110 kV megjelenés és beépítési méretek

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. kérdés: Hogyan lehet a helyszínen váltani a kettős áramarányok között?

Nincs szükség a berendezés szétszerelésére. Csak a felső olaj külső csatlakozóinak huzalozási konfigurációja a konzervátor beállításra szorul. A primer tekercsek soros csatlakozása az a/c alaparány; párhuzamos kapcsolat dupla primer áramarányt eredményez 2*a/c. A berendezést alapértelmezés szerint párhuzamosan szállítják; egyszerűen kövesse a kapcsolási rajz a gyors kapcsolás érdekében, anélkül, hogy befolyásolná a berendezés szigetelését vagy élettartamát.

2. kérdés: Mely forgatókönyvek alkalmasak a különböző szigetelési és szennyezésgátló modellekhez?

A szabványos típus (≥16mm/kV) 1000 m alatti síksági területekre alkalmas, jó környezettel; W szennyezésgátló típus (≥20mm/kV) alkalmas városi és általános ipari szennyezési forgatókönyvekre; GYW nagy magasságú szennyezésgátló típus (≥25mm/kV) alkalmas 4000 m alatti nagy magasságú területekre; A GYW2 továbbfejlesztett típus (≥31mm/kV) extrém használatra készült olyan körülmények között, mint a part menti sópermet, erős ipari szennyezés és az ultramagas tengerszint feletti magasság, ami erősebb szigetelés öregedésgátló teljesítmény.

3. kérdés: Melyek az alapvető karbantartási szempontok a kültéri áramváltó esetében?

Először is szigorúan tilos a másodlagos nyitott áramkörű működés a nagyfeszültségű indukció kockázatának elkerülése érdekében. Másodszor, a a lezárt szerkezetet nem szabad önkényesen szétszedni; karbantartásmentes működés normál körülmények között lehetséges feltételeket. Harmadszor, a dielektromos veszteséget és a szigetelési ellenállást évente ellenőrizni kell, és az adatoknak meg kell lenniük alapvetően megfelel a gyári értékeknek. Negyedszer, az olajszintet szezonálisan ellenőrizni kell, és minősíteni kell A transzformátorolajat azonnal hozzá kell adni, ha az olajszint alacsony.

A termék előnyei és összefoglalója

Az Usune LB6 sorozatú 110kV/126kV kültéri áramtranszformátor szabványos kialakításával, stabil teljesítménnyel és erős környezeti alkalmazkodóképesség, megoldja a hagyományos berendezések olyan fájdalmas pontjait, mint a fogékonyság nedvesség, könnyű olajöregedés és gyenge lerakódásgátló képesség. A rugalmas arány és pontosság kombinációi megfelelhetnek a differenciált igények az elektromos hálózat mérésére, relévédelemre és ipari teljesítményfelügyeletre. Kiváló minőségűként jó hírű kínai gyárban gyártott nagyfeszültségű berendezések, rendkívül megbízható, költséghatékony és alacsony karbantartási igényű megoldások globális energiaprojektekhez, így megbízható beszállítóvá válik az elektromos hálózattal foglalkozó vállalatok és mérnöki vállalkozók.
