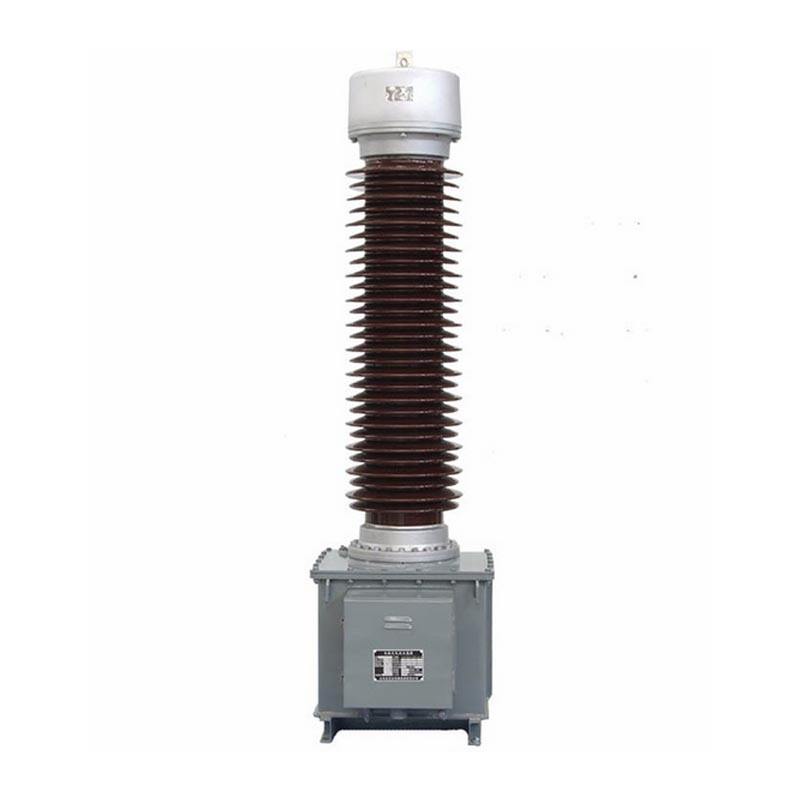

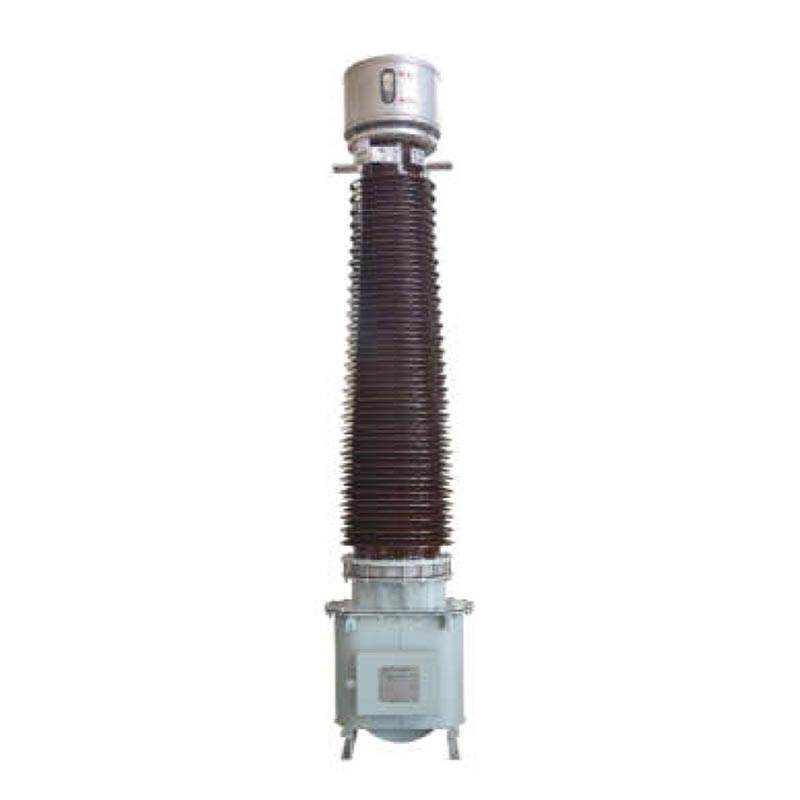

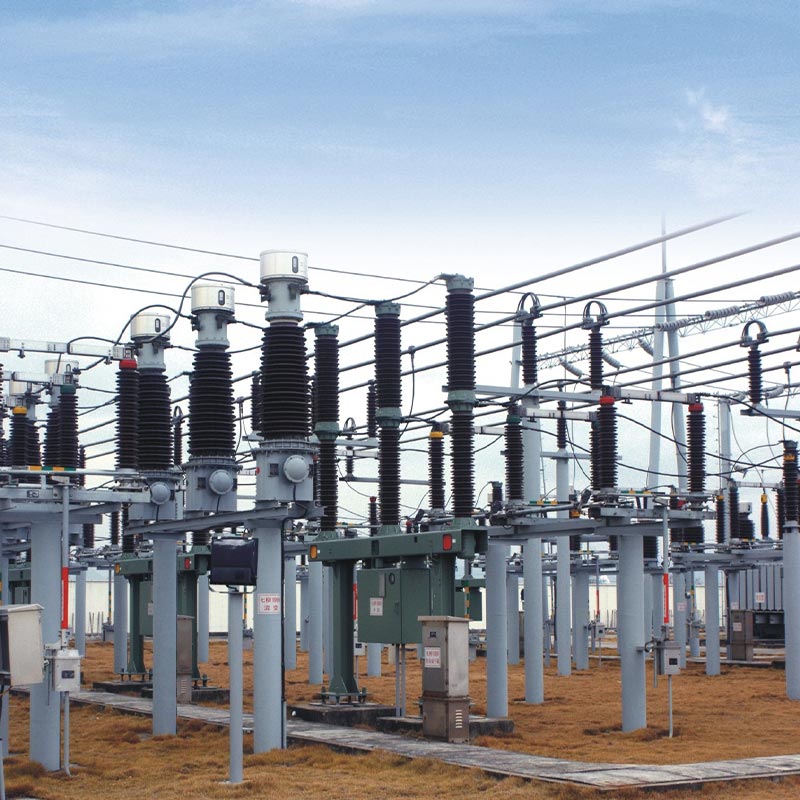

110 kV-os áramváltó

Az Usune LB6-110 kV áramtranszformátor egy kültéri, nagy pontosságú áramérzékelő eszköz, amely közép- és nagyfeszültségű teljesítményhez igazodik. rácsok. Moduláris felépítést és többcsoportos szekunder tekercselést alkalmaz. A bekötési mód a következővel állítható be külső összekötő lemezek a felső olajtartályban, lehetővé téve a rugalmas váltást a kettős áramarányok között a különböző működési feltételek aktuális észlelési és hibavédelmi igényeit.

Ez a termék megfelel a GB/T20840.2-2014 nemzeti szabványnak és az IEC nemzetközi elektrotechnikai szabványoknak. Ez szabványos, nagy magasságú és szennyeződésálló modelleket tartalmaz, kiváló mérést és védelmet kínálva pontosság. Hagyományos és zord kültéri körülményekhez egyaránt alkalmas, általános támogató berendezés hazai 110kV-os áramátviteli és elosztó rendszerek.

LB6-110kV kapacitív áramváltó

A modell magyarázata és az alkalmazandó működési feltételek

1. Modellkód Jelentés

A teljes termékmodell LB6-110kV (pontosság kombináció + áramarány), világos és szabványos szegmentálással magyarázatok:
- Alapmodell: L az áramváltóhoz, B a védelmi fokozathoz, 6 a tervezési sorozatszámhoz, 110 a névleges feszültséghez 110 kV, W2 másodlagos környezetszennyezés elleni kialakításhoz
- Pontossági osztály kombináció: Támogatja a több tekercselés kombinációt, például P/P/P/0.5 és P/P/0.2, beleértve a 0.2/0.5 szintmérő tekercsek és 5P/10P szintű védőtekercsek, kiegyensúlyozva a nagy pontosságú mérést és a megbízható hibát védelmet.
- Áramarány specifikáció: 2*a/c jelzéssel, támogatja a kettős áramarányos kapcsolást, soros csatlakozás A/c, párhuzamos csatlakozás 2*a/c, primer áram 2×50A~2×1000A, szekunder áram 1A/5A teljes specifikáció

2. Érvényes működési feltételek

- Környezeti hőmérséklet: -25 ℃ és +40 ℃ közötti üzemi körülmények között, +30 ℃ napi maximum hőmérséklet mellett. Az ultraalacsony hőmérsékleti követelmények testreszabhatók és egyeztethetők.
- Magasság: Standard modell ≤1000 m magasságban; GYW magashegyi modell ≤4000m magassághoz.
- Környezeti alkalmazkodóképesség: A kúszási távolság 16 mm/KV és 31 mm/KV között választható, különféle forgatókönyvekhez ideértve a hagyományos, part menti korrózióvédelmet és a nagy magasságú lerakódásgátló alkalmazásokat.

Alapvető szerkezeti jellemzők

1.Optimalizált szigetelőrendszer

Kapacitív olaj-papír szigetelési technológiát alkalmaz, nagyfeszültségű kábelpapírral burkolva az elsődleges tekercsmagot. Többrétegű kondenzátor árnyékoló réteggel rendelkezik, a belső réteg nagyfeszültségre, a külső pedig réteg földelt, ami egyenletes elektromos téreloszlást és jelentősen javított szigetelésbiztonságot eredményez margó.

2. Megbízható tekercselési szerkezet

A primer tekercs U alakú szerkezetű. A 2×400A és az alatti modellek papírba csomagolt lapos rézhuzalt használnak, míg A 2 × 500 A ~ 2 × 1000 A modellek dupla félkör alakú alumínium csöveket használnak, amelyek erős áramterhelhetőséget biztosítanak. A A tekercs két részre van osztva négy csatlakozóval, ami rugalmas kapcsolást tesz lehetővé a kettős áramarányok között.

3. Teljesen lezárt védelmi kialakítás

A tetejére egy fém tágulási tartály van felszerelve, amely automatikusan kompenzálja a tágulást és összehúzódást. transzformátorolaj térfogatát a hőmérséklet változása okozza, elszigeteli a belső és külső levegőtől, megakadályozva nedvesség- és olajöregedés, valamint a berendezések élettartamának meghosszabbítása.

4.Kényelmes telepítés és karbantartás

A tartály alján előre fúrt emelőlyukak megkönnyítik a berendezés felemelését; több földelő csavar biztosítja a berendezés és a szekunder tekercsek megbízható földelése; a csatlakozódoboz speciális bilincsekkel van felszerelve szabványos és biztonságos vezetékezés.

Alapvető műszaki paraméterek

1.Rated Parameters

Névleges üzemi feszültség 110kV, maximális üzemi feszültség 126kV, névleges frekvencia 50Hz, a polaritás kivonható.

2. Szigetelés ellenállási feszültség szintje

Belső szigetelés primer a szekunder és föld 185kV/1min, másodlagos földelés 3kV/1min; külső szigetelés száraz teszt feszültség 230 kV, nedves teszt feszültség 185 kV, nagy magasságban szennyezés elleni villámimpulzus feszültségálló a csúcs eléri az 560 kV-ot.

3.Accuracy Performance

0,2/0,5 fokozatú mérési hiba, minimális fáziskülönbség, megfelel a nagy pontosságú mérési követelményeknek; alacsony kompozit hiba az 5P/10P védelmi szintnél, ami lehetővé teszi a gyors reagálást a hálózati hibaáramokra.

4. Rövidzárlati ellenállás teljesítménye

Hőstabilitási áram 5,3KA~45KA, dinamikus stabilitási áram 13KA~115KA, képes ellenállni a rácsnak rövidzárlati hatások, és erős működési stabilitást mutatnak.

Tényleges mérnöki alkalmazási esetek:

Eset: Zhejiang 110 kV városi alállomás frissítési projektje

2024-ben a Zhejiang Jiaxing elővárosi 110 kV-os alállomás korszerűsítési projektje 32 Usune tömeges megvásárlását jelentette. LB6-110kV-2×300/5 (5P30/5P30/0.5) áramváltók. Nagy terhelésű ipari klaszterben található ingadozások miatt a projekt rendkívül nagy mérési pontosságot és védelmi érzékenységet igényelt. Üzembe helyezés után, a berendezés pontosan gyűjti a buszáram-adatokat, lehetővé téve a valós idejű terhelésfigyelést és a gyors hibakioldást. Az éves üzemi adatok azt mutatják, hogy a mérési hiba messze a nemzeti szabvány határérték alatt van, és a védelem A műveletek pontosak és megbízhatóak, teljesen kiküszöbölik a régebbi berendezések mérési pontatlanságait.

Telepítési, üzemeltetési és karbantartási előírások

1. Telepítés előtti ellenőrzés

Beépítés előtt szemrevételezéssel kell kiküszöbölni az olyan hibákat, mint a sérült porcelán perselyek, olaj szivárgások és nem megfelelő adattábla-paraméterek; ellenőrizze, hogy az expander olajszintje megegyezik-e a környezeti hőmérséklettel, és adjon hozzá minősített transzformátorolajat (elektromos szilárdság ≥45 kV), ha az olajszint alacsony.

2. Telepítési követelmények

A berendezést a teljes folyamat során függőlegesen, szállítási dőlésszöggel kell szállítani és felemelni ≤15°. Az emelés csak az alsó emelőnyílásokon keresztül megengedett; terhelés a porcelán perselyeken és az olajon konzerváló szigorúan tilos. A maximális vízszintes húzóerő a P1 elsődleges kapocsnál ≤2000N, és P2-nél ≤3000N; a berendezés testét és árnyékoló rétegét az üzembiztonság érdekében megbízhatóan földelni kell.

3. Üzemeltetési és karbantartási szabályok

Működés közben a szekunder tekercset nem szabad megszakítani a nagyfeszültség kockázatának és a berendezés károsodásának elkerülése érdekében. A teljesen tömített szerkezet normál működési körülmények között nem igényel karbantartást. Ellenőrizze a tisztaságát porcelán persely és olajszint negyedévente. Ha a tömítés megsérült vagy a szigetelés nedves, helyezze vissza az egységet a azonnal gyárilag vákuumszárításra és olajcserére.

4. Tárolási követelmények

A 110 kV-os áramváltót száraz, jól szellőző helyen kell tárolni, kerülve a közvetlen napfényt és esőt. Az alja az olajtartálynak legalább 50 mm-rel a talaj felett kell lennie, és a tárolási hőmérsékletnek legalább -30 ℃-nak kell lennie. Utána egy év tárolást, a szigetelési ellenállást és a dielektromos veszteségi együtthatót rendszeresen ellenőrizni kell. Ha a a festék hosszabb tárolás után leválik, azonnal el kell végezni az újrafestést.

LB 6 - 110 kV megjelenés és beépítési méretek

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

Q1: Hogyan lehet átkapcsolni a kettős áramarányt az LB6-110 kV áramváltón?

A berendezés cseréje nem szükséges. Egyszerűen állítsa be a felső olaj külső csatlakozójának bekötési módját konzervátor: ha a primer tekercsek sorba vannak kötve, az alapáram aránya a/c; bekötéskor párhuzamos, kétszerese a 2*a/c áramaránynak. A kezelés egyszerű, nem igényel speciális felszerelést, adaptálható különböző terhelési feltételekhez, hatékonyan csökkentve a berendezések cseréjének költségeit.

2. kérdés: Mi a különbség a szabványos, a környezetszennyezés elleni és a nagy magasságú modellek között?

A három modell ugyanazt az alapvető elektromos teljesítményt osztja meg, a szerkezeti optimalizálással az adott személyre szabottan forgatókönyvek: ① A standard modell 1000 méteres tengerszint feletti magasságig alkalmas hagyományos környezetekhez, kúszórésszel távolság 16mm/KV; ② A W2 szennyezésgátló modell alkalmas tengerparti és iparilag szennyezett területekre, 20 mm/KV kúszási távolság és fokozott korrózió- és szennyeződésállóság; ③ A GYW magaslati modell az 4000 méteres magasságig használható, maximális kúszótávolság 31 mm/KV, és ellenáll az alacsony levegőnek nyomás és erős ultraibolya sugárzás környezet.

3. kérdés: Melyek az alapvető biztonsági óvintézkedések a berendezések hosszú távú működéséhez?

Először is, a szekunder tekercset terhelés alatt vagy rövidre kell zárni; a nyitott áramkörök szigorúan tilosak nagyfeszültségű meghibásodások és személyi sérülések elkerülése érdekében. Másodszor, biztosítsa a csomópont megbízható földelését doboz és az olajtartály alsó földelőcsavarja, valamint hogy a földelővezeték megfelel-e az előírásoknak a statikus terhelés elkerülése érdekében elektromosság felhalmozódása. Harmadszor, a normál működés során a lezárt szerkezet szétszerelése és az önkényes mintavétel tilos. Rendszeresen ellenőrizze a dielektromos veszteség és a részleges kisülés adatait a stabil szigetelési teljesítmény biztosítása érdekében.
