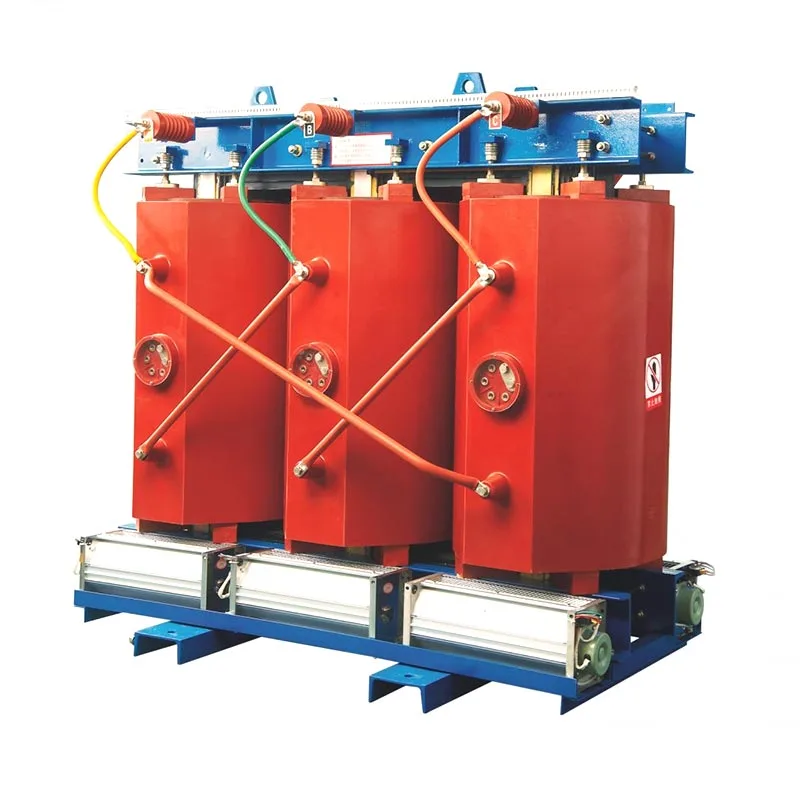

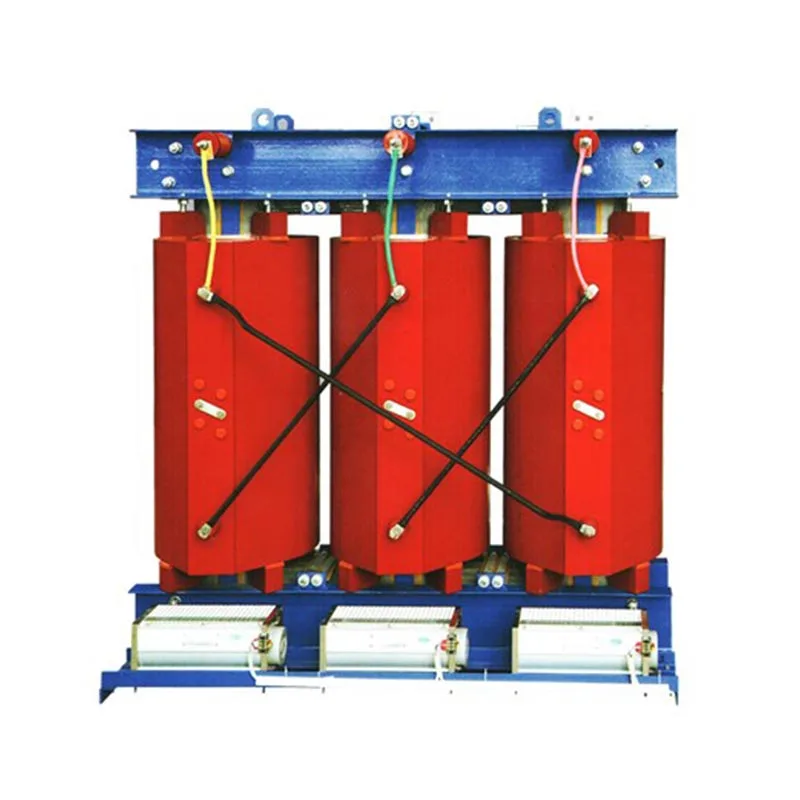

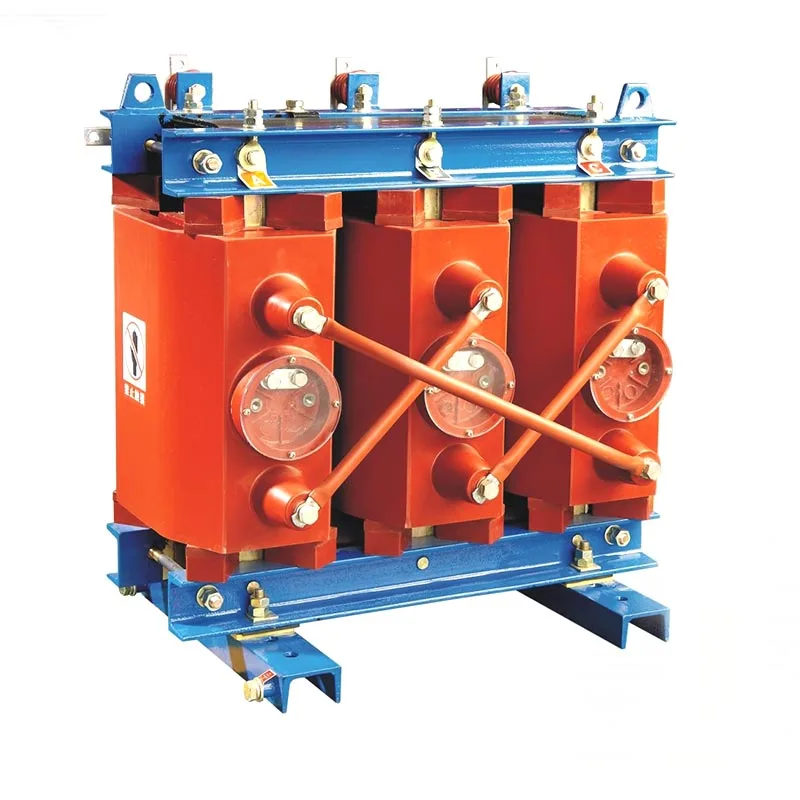

630 kVA epoxigyanta száraz típusú transzformátor

Az Usune 630kVA epoxigyanta száraz típusú transzformátor egy olajmentes elosztó transzformátor, amelyet beltéri áramellátásra terveztek. magas biztonsági előírásokat megkövetelő szállítási forgatókönyvek. Magas- és kisfeszültségű tekercseléssel rendelkezik magas hőmérsékletnek ellenálló epoxigyanta, és levegőre támaszkodik a szigeteléshez és a hőelvezetéshez. Ez a kialakítás alapvetően kiküszöböli az olajba merülő transzformátorokkal kapcsolatos biztonsági veszélyeket – például olajszivárgást, tüzet és robbanások – és működés közben biztosítja a káros gázok kibocsátását.

Ez a berendezés alkalmas összetett beltéri környezetekhez, amelyeket magas páratartalom, por vagy nagy magasság jellemez széles körben használják kórházakban, iskolákban, metróállomásokon, kereskedelmi komplexumokban és ipari üzemekben. 630kVA névleges teljesítmény egy általános specifikáció a kis- és közepes teljesítményű alkalmazásokhoz, kiegyenlítő tápegység kapacitáshoz, telepítéshez helyigény és energiahatékonyság; új telepítéseknél és utólagos felszereléseknél egyaránt előnyös választás beltéri áramelosztó rendszerek.

Főbb termékjellemzők

1. Tűz- és robbanásállóság; Magas Biztonság

F osztályú, magas hőmérsékletnek ellenálló epoxigyanta szigetelőanyagokat használ, és nem tartalmaz szigetelőolajat. Méghozzá szélsőséges körülmények között, mint például túlterhelés vagy rövidzárlat, az egység nem gyullad ki, nem robban fel vagy nem szivárog. Az a magas biztonsági besorolás teljes mértékben megfelel a középületekre és a földalattira vonatkozó szigorú tűzvédelmi előírásoknak terek.

2. Környezetbarát; Nulla szennyezés

A művelet nem jár olajszennyezéssel vagy mérgező/káros gázok kibocsátásával. Nem igényel külön olajaknákat ill tűzszigetelő korlátok és közvetlenül beltérre is beépíthetők, hatékonyan csökkentve az építőmérnöki költségeket és az ipari trendekhez igazodva az alacsony szén-dioxid-kibocsátású, környezetbarát fejlesztés felé.

3. Alacsony zajszint és alacsony részleges kisülés; Stabil működés

Az optimalizált mag- és fóliatekercselési struktúrák jelentősen csökkentik a mágneses rezgészajt és a belső részlegességet kisülési szintek. Ez megakadályozza a szigetelés elektromos erózió okozta öregedését, biztosítva a stabil, folyamatos működést több mint 20 éve.

4. Alacsony energiafogyasztás és nagy hatékonyság

A vasmag kiváló minőségű szemcseorientált szilícium acéllemezekből készül, így hatékonyan csökkenti az üresjáratot. és terhelési veszteségek. A hosszú távú üzemeltetést igénylő kereskedelmi és ipari projekteknél ez jelentősen csökken energiafogyasztást és javítja az elektromos energia felhasználási arányokat.

5. Léghűtéses és karbantartásmentes

A 630 kVA epoxigyanta száraz típusú transzformátor légszigetelést és természetes vagy kényszerlevegős hűtőszerkezetet alkalmaz. Kiküszöböli a szigetelőolaj időszakos cseréjének, tesztelésének vagy szűrésének szükségességét; rutin karbantartás csak egyszerű poreltávolítást és tisztítást igényel, ami drasztikusan csökkenti a folyamatos munka- és anyagköltségeket műveletek.

6. Nagyfokú alkalmazkodóképesség és sokoldalú alkalmazás

Stabilan működik -20°C és +40°C közötti környezeti hőmérsékleten, 1000 méteres magasságig, és relatív páratartalom ≤95% (nem lecsapódó). Alkalmas összetett működési környezetekhez, például földalattihoz alagutak, poros ipari üzemek és magas páratartalmú orvosi osztályok.

7. Kompakt szerkezet és egyszerű telepítés

Az egység kompakt és könnyű, minimális helyet foglal el az áramelosztó helyiségben. Moduláris felépítése, a szabványos szerkezet megkönnyíti a szállítást és az emelést, miközben a helyszíni összeszerelési folyamat egyszerű, nem igényel komplex támogató mélyépítési infrastruktúrát.

Működési elv

Az Usune 630kVA epoxigyanta száraz típusú transzformátor az elektromágneses indukció elvén működik. Olajmentes szigeteléssel és hőelvezető szerkezettel rendelkezik – határozottan eltér a hagyományos olajba merülőtől transzformátorok – működése a következőképpen történik:

1. Váltakozó áram (AC) lép be a primer tekercsbe, és folyamatosan változó váltakozó mágneses fluxust generál a laminált vasmagon belül;

2. A váltakozó mágneses fluxus áthatol a szekunder tekercsen, váltakozó elektromotoros erőt (EMF) indukálva. a szekunder tekercsben elektromágneses indukción keresztül;

3. A primer és szekunder tekercsek közötti fordulatszám alapján a váltakozó feszültséget felfelé vagy lefelé növeljük stabil erőátvitel elérése;

4. Levegőt használva a szigetelés és a hőelvezetés közegeként, a tekercsek és a mag természetes úton elvezetik a hőt. konvekciós vagy kényszerlevegős ventilátorok, amelyek biztonságosan hajtják végre a feszültségátalakítást és az erőátvitelt.

Műszaki adatok táblázata

1.Elektromos teljesítményparaméterek

2. Üzemeltetési környezeti feltételek

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

Valós projekt jelentkezési eset

1. eset: Beltéri áramelosztási projekt egy városi A fokozatú felsőfokú kórház számára

Egy Zhejiang-i A besorolású felsőfokú kórház két Usune 630kVA epoxigyanta száraz típusú transzformátort vásárolt az áramellátáshoz betegosztályokra és precíziós orvosi berendezésekre. A termék olajmentes, tűzálló, alacsony zajszintű és alacsony részleges kisülési jellemzőinek köszönhetően a megoldás kiküszöböli a tűzveszélyt az egészségügyi létesítményekben és megakadályozza a zajt a betegek zavarása elől, miközben stabil tápellátást biztosít a precíziós berendezésekhez, például a CT- és MRI-szkennerekhez. A berendezés három éve zökkenőmentesen és folyamatosan működött anélkül, hogy karbantartási állásidőt igényelt volna.

2. esettanulmány: Kiegészítő tápegység rendszer városi metróállomáshoz

Egy kínai város metróvonala négy darab Usune 630kVA száraz típusú transzformátort telepített a város áramelosztó helyiségébe. egy földalatti állomás. A föld alatti terek kihívásainak kezelése – mint például a magas páratartalom, a rossz szellőzés, szigorú tűzbiztonsági követelmények és korlátozott beépítési hely – a termék tökéletesen alkalmas alagútba működési szabványok. Előnyei közé tartozik a nedvesség- és porállóság, a robbanás- és égésgátló képességek és kompakt helyigény, amely biztosítja a metró segédrendszereinek biztonságos áramellátását.

GYIK

1. kérdés: Melyek az Usune 630kVA epoxigyanta száraz típusú transzformátor fő előnyei beltéri telepítéshez olajba merülő transzformátorokhoz képest?

A1: Először is, teljesen olajmentes, kiküszöböli a tűz, robbanás és olajszivárgás kockázatát; nem igényel olajaknákat vagy tűzszigetelő létesítmények, így alkalmas különféle zárt beltéri környezetekre. Másodszor, nullát termel káros kibocsátások működés közben, és nem igényel olajcserét vagy kapcsolódó karbantartást, jelentősen csökkentve hosszú távú O&M költségek. Harmadszor, alacsony zajszintű és alacsony részleges kisülési teljesítménye védi az érzékeny orvosi és automatizált precíziós berendezéseket a feszültségingadozás okozta interferencia ellen, így biztonságos, előnyben részesített választás nagy forgalmú területek, például iskolák, kórházak és metrók.

2. kérdés: Megbízhatóan működik ez a transzformátor magas páratartalmú, poros gyári környezetben?

A2: Igen. Az Usune egy optimalizált integrált epoxigyanta kapszulázási eljárást alkalmaz, amely teljesen beburkolja a tekercseket, hatékonyan gátolja a nedvesség és a por bejutását. A termék poros beltéri környezetben is stabilan működik páratartalom akár 95% (nem lecsapódó). Extrém portartalmú környezetekhez egyedi védőburkolat hozzáadható a környezeti ellenálló képesség fokozása érdekében a hőelvezetés veszélyeztetése nélkül.

3. kérdés: A szabványos Usune 630 kVA modell kompatibilis a nemzetközi hálózati szabványokkal?

V3: A szabványos modell támogatja a kétfrekvenciás működést (50/60 Hz), és a legtöbb esetben megfelel a rács specifikációinak. országok világszerte. 10kV/10.5kV nagyfeszültségű bemenettel és 0.4kV kisfeszültségű kimenettel rendelkezik, Dyn11-et használ csatlakozási csoport, és szabványos impedanciafeszültsége 6%. Az adott feszültséggel kapcsolatos követelményekhez, impedancia, vagy kapacitás paraméterek, gyárunk testreszabott, az adott hálózatra szabott gyártást kínál projektje specifikációit.

Márkaprofil és következtetés Kínában gyökerezik, és több mint egy évtizedes nagy tapasztalattal rendelkezik az erőátviteli berendezések terén iparág, a Zhejiang Usune Electric Co., Ltd. az epoxigyanta száraz típusú transzformátorok megbízható szállítója. Mi megvalósítjuk átfogó minőségellenőrzés a teljes folyamat során – a nyers szilíciumacél ellenőrzésétől kezdve anyagok a késztermékek részleges kisütési vizsgálatához – biztosítva, hogy az összes 630 kVA sorozatú termék megfeleljen nemzetközi energiaipari szabványok. Kihasználva a közvetlen gyári értékesítést, a testreszabott terveket és az egyablakos ügyintézést értékesítés utáni műszaki támogatást, biztonságos, energiahatékony és tartós beltéri alállomási megoldásokat kínálunk kereskedelmi, egészségügyi, szállítási és ipari projektek világszerte.
