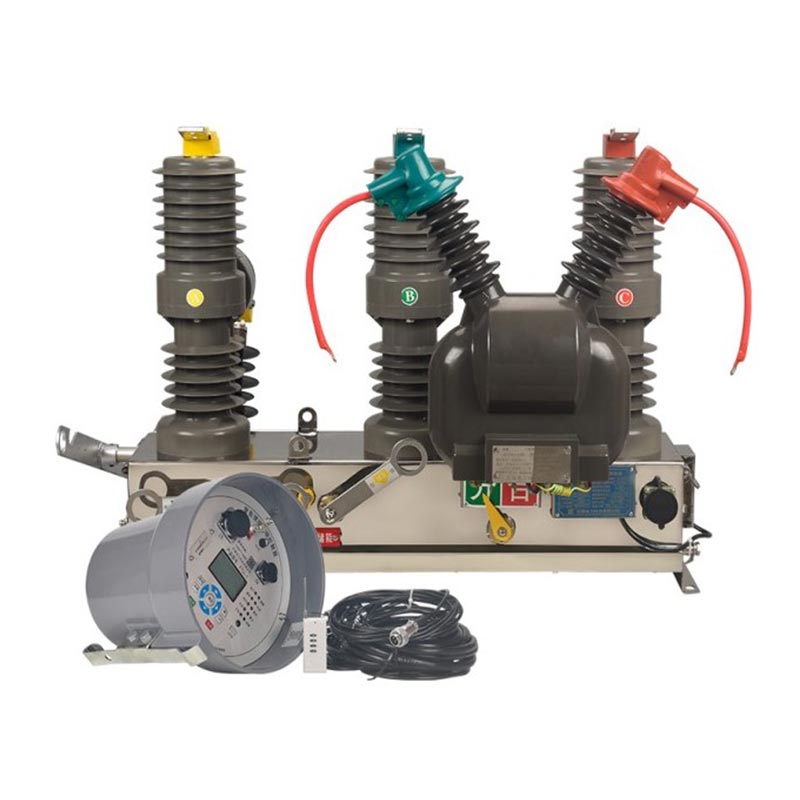

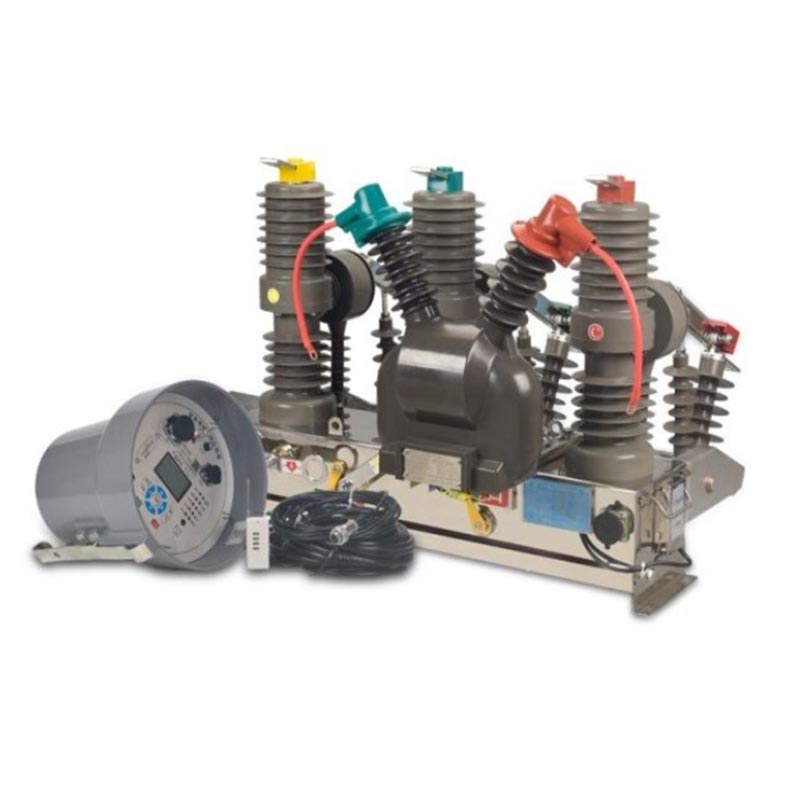

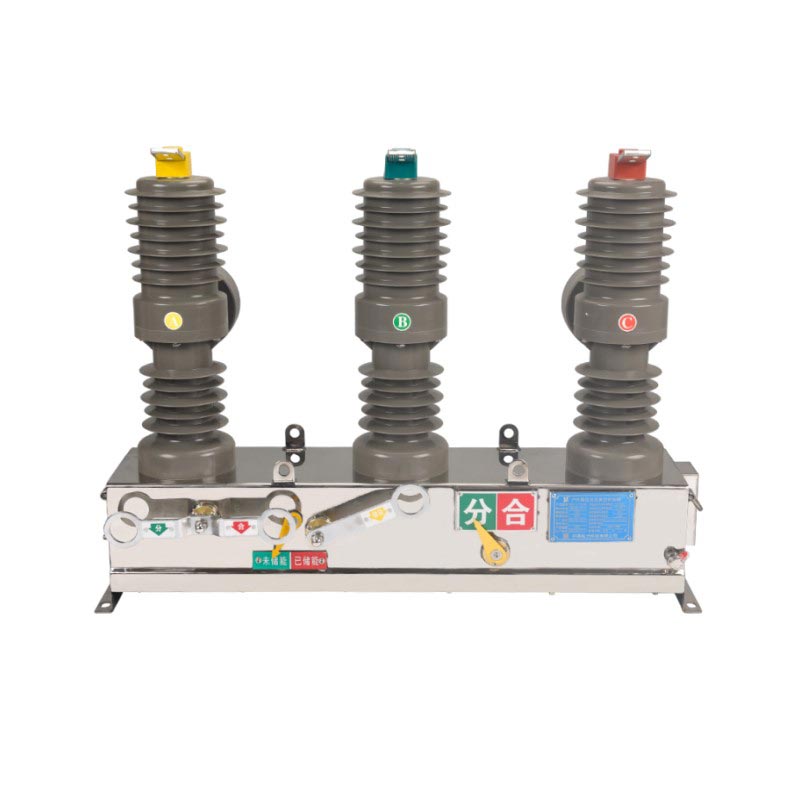

Az Usune ZW32-12 11 kV-os oszlopra szerelhető vákuum megszakító egy kültéri oszlopra szerelhető vákuum megszakító Kifejezetten 10kV-12kV áramelosztó rendszerekhez tervezték. Nagy megbízhatóságú vákuummegszakítót alkalmaz ív különböző áramok oltása, pontos és biztonságos ki- és bekapcsolása. Robusztus mechanikai szerkezete megtámasztja gyakori működés, és alkalmas ismételt kapcsolást igénylő forgatókönyvekre.
- Névleges feszültség: 12kV (10kV/11kV rendszerekkel kompatibilis)
- Frekvencia: 50/60Hz
- Fázisok száma: Háromfázisú váltakozó áram
- Szigetelés: Kültéri öregedésgátló és korrózióálló anyagok
- Működési mód: Kézi/Elektromos, intelligens vezérlőkkel kompatibilis
- Gyors vákuumíves oltási sebesség, rövid törési idő és magas működési stabilitás;
- Kiváló rövidzárlati megszakító képesség, hatékonyan védi a vezetékeket és berendezéseket;
- Hosszú mechanikai és elektromos élettartam, alkalmas gyakori működési forgatókönyvekre.
Egy Usune intelligens vezérlővel párosítva automatikus újrazárást tud alkotni, megvalósítva:
- Távirányító: Távoli nyitási és zárási művelet a diszpécserközpont által;
- Telemetria: Az áram-, feszültség-, teljesítmény- és energiaadatok valós idejű monitorozása;
- Távoli jelzés: aktívan jelenti a berendezés állapotát, riasztását és hibainformációit;
- Remote Adjustment: A védelmi paraméterek online beállítása és módosítása.
- Teljesen zárt IP54+ védettség, porálló, esőálló és páralecsapódásálló;
- Stabil működés -40 ℃ és +70 ℃ közötti környezetben, ellenáll a sópermetnek, nedvességnek és szennyeződésnek;
- Kompakt szerkezet, oszlopra szerelhető, könnyen felszerelhető és minimális karbantartást igényel.
Vidéki villamosenergia-hálózat automatizálási projektje Anhui tartományban, Kínában
Gyakori tranziens hibák (villámcsapás, fával való érintkezés) vidéki elektromos hálózatokban, lassú hibaleválasztási sebesség és nagy a kockázata a nagymértékű áramkimaradásoknak.
Telepítsen 120 db Usune ZW32-12 visszakapcsolót intelligens vezérlőkkel oszlopra szerelt visszakapcsolóként 10 kV-os felsővezetékekhez.
- Hibaleválasztás: Automatikus kioldás 50 ms-on belül rövidzárlati hibák esetén, áramellátás visszaállítása 1 percen belül
nem hibás területek;
- Átmeneti hibaelhárítás: Az automatikus újrazárás az átmeneti áramkimaradások 85%-át kiküszöböli;
- Távkezelés: A „négy távoli” funkció 60%-kal csökkenti a helyszíni ellenőrzési munkaterhelést és javítja a kiszállítást
hatékonyság 70%-kal;
- Megbízhatóság: Több mint két év működés után a meghibásodások közötti átlagos idő (MTBF) >85 000 óra komolyabb hibák nélkül, több mint 30 000 vidéki felhasználó áramellátásának megbízhatóságát javítva.
| Tétel | Egység | Paraméterek | ||
| Névleges feszültség | kV | 12 | ||
| Névleges szigetelési szint | 1 perc Tápfrekvencia-ellenállási feszültség | Száraz teszt | kV | 42；48 |
| Nedves teszt | 34 | |||
| Villámimpulzus-ellenállási feszültség (csúcsérték) | 75；85 | |||
| Névleges frekvencia | Hz | 50 | ||
| Névleges áram | A | 630 | ||
| Névleges rövidzárlati kiesési áram | kA | 12.5/16/20 | ||
| Névleges rövidzárlati megszakítás és zárási áram (csúcs) | kA | 50 | ||
| Névleges csúcsellenállási áram | kA | 50 | ||
| 4S 4s Névleges rövid idejű ellenállási áram | kA | 20 | ||
| Névleges működési sorrend | 0-0,3s-C0-180s-0 | |||
| Zárási fékidő/Szeleptörés ideje | ms | 25-50/15-50 | ||
| Szakadási idők névleges rövid megszakítási áramhoz | Times | 30 | ||
| A gép élettartama | Times | 10000 | ||
| 1 perc teljesítményfrekvencia-ellenállás a vezérlőáramkör és a segédáramkör feszültségének | V | 2000 | ||
| Névleges üzemi feszültség és segédáramkör névleges feszültsége | V | DC220/AC220 | ||
| Túláramú kioldó | Névleges áram | A | 5 | |
| Kioldó aktuális hitelesség | % | ±10 | ||
V: A vákuummegszakító alacsony érintkezési kopással és hosszú elektromos élettartammal rendelkezik; precíziós rugós működési mechanizmusa nagy mechanikai stabilitással rendelkezik (a mechanikai műveletek száma ≥10 000-szer); anyagai és szerkezete az fáradtságálló, stabil teljesítményt tart fenn az ismételt műveletek során, így alkalmas a gyakori használatra kapcsolási forgatókönyvek, például kondenzátortelepek és ipari vonalak.
V: Csatlakoztassa a ZW32-12-t az Usune FTU vezérlőhöz RS-485 vagy vezeték nélküli (4G/LoRa) keresztül. A vezérlő összegyűjti az eszközt adatokat, kommunikál a mesterállomással, és távoli parancsokat hajt végre, ezáltal távvezérlést ér el, valós idejű telemetria, állapot-távjelzés és online távbeállítási funkciók.
V: Ez a termék gyakorlatilag nem igényel karbantartást. Rendszeres ellenőrzés javasolt:
- 1-2 évente: Ellenőrizze a tömítéseket, rögzítéseket és a szigetelés teljesítményét;
- 2-3 évente: Ellenőrizze a vákuum-megszakító épségét és mérje meg az érintkezési ellenállást;
- 5 évente: Végezze el a mechanikai és elektromos teljesítmény átfogó kalibrálását. Az Usene biztosítja
élethosszig tartó műszaki támogatás és képzési szolgáltatások.
Az Usune ZW32-12 11 KV oszlopra szerelt vákuum-megszakító a kiváló teljesítményt és az intelligens működést, és a tartósság. Kína vezető gyártójaként az Usune megbízható termékminőséget biztosít, alkalmazkodik a városi és vidéki villamosenergia-hálózatok, ipari parkok és új energiarendszerek, így ez a modern hatalom kedvelt berendezése elosztási mező. Érett terepi alkalmazási tapasztalatával és átfogó műszaki támogatásával az Usune rendelkezik megbízható beszállítóvá és gyártóvá váljon a globális energiainfrastruktúra szektorban.
