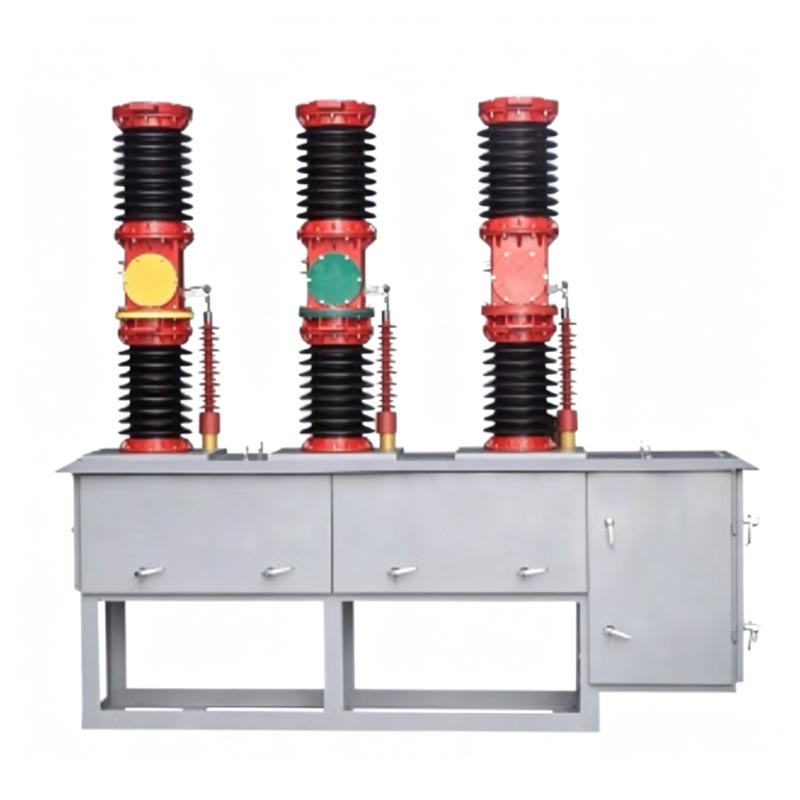

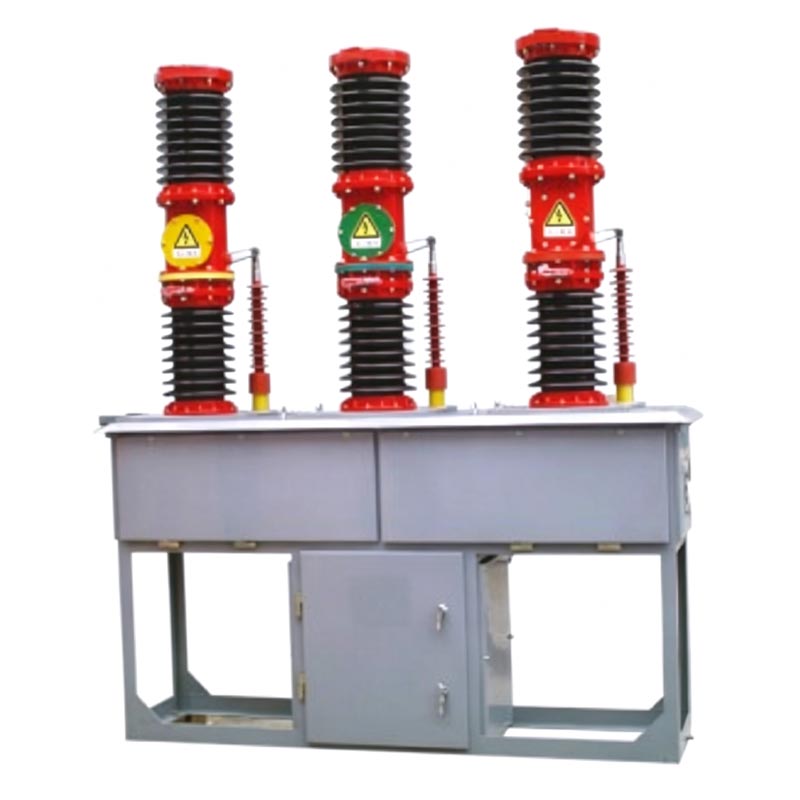

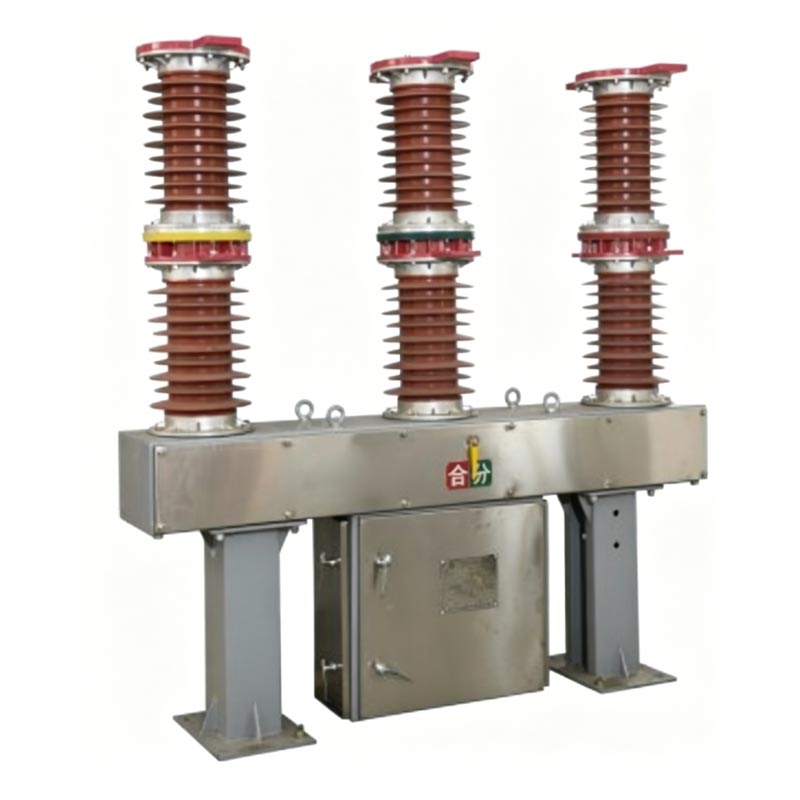

Az Usune Zw7-40.5 kültéri vákuum megszakító egy kültéri nagyfeszültségű vákuum megszakító, amely 50 Hz-re alkalmas háromfázisú váltakozó áramú, 24-40,5 kV-os áramátviteli és elosztó rendszerek, elsősorban rendszervezérlésre, védelemre, szekcionálás és kondenzátortelep kapcsolás. Újrazáróval együtt használva intelligens szegmentálást tesz lehetővé az elektromos rendszer vezérlésének visszaállítása; rugós vagy elektromágneses működési mechanizmusokat támogat, stabil mechanikus teljesítménye, és nem jelent tűz- vagy robbanásveszélyt; megfelel a GB1984-1989 "AC High Voltage Circuit Breakers" és IEC56, IEC62271-100 "Nagyfeszültségű AC áramköri megszakítók" szabványok.
1. Kiváló törési teljesítmény: Vákuumos ívoltási technológiát használ, ami erős törést eredményez
kapacitás, hosszú elektromos élettartam és akár 10 000 ciklus mechanikai élettartama.
2. Karbantartásmentes és megbízható: Egyszerű szerkezet, nem igényel rendszeres karbantartást, és hosszú élettartamú.
3. Kiváló szigetelő és szennyezésgátló teljesítmény: Erős kültéri szigetelési teljesítmény és kiemelkedő
szennyezés elleni képesség.
4. Rugalmas intelligens konfiguráció: felszerelhető beépített áramváltóval (pontosság 0,2S-ig)
osztály) az adagolás és a háromfázisú összeköttetés védelme érdekében.
5. A működési mechanizmusok széles körű kompatibilitása: Rugós vagy elektromágneses működési mechanizmusokhoz illeszthető, lehetővé téve
gyakori és megbízható működés.

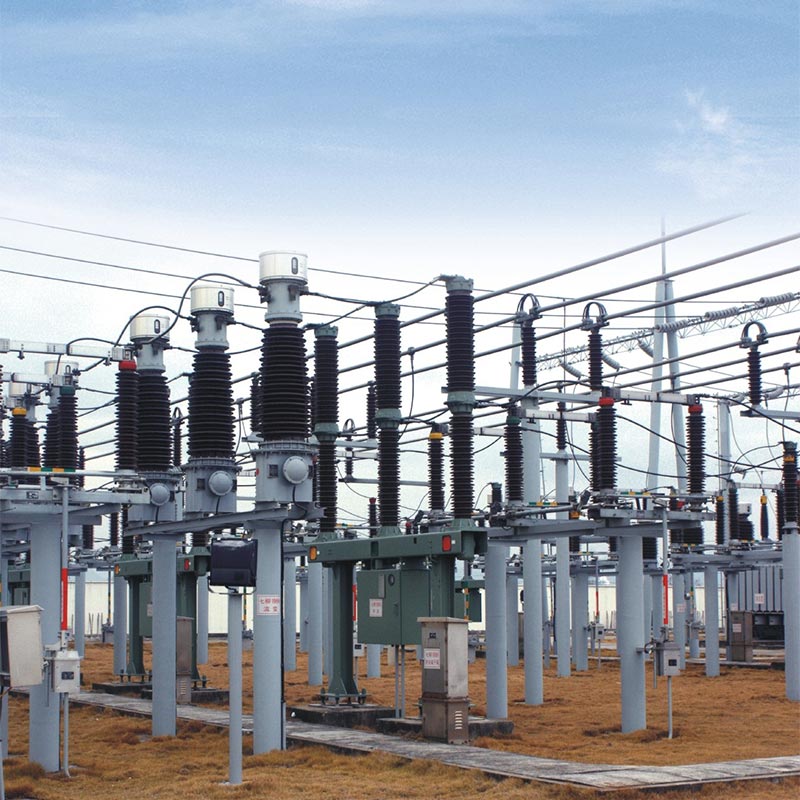

1. 24-40,5 kV átviteli és elosztó vezetékek és alállomások
2. Városi és vidéki villamosenergia-hálózat felújítási és bővítési projektek
3. Szélerőművek, naperőművek és ipari energiarendszerek
4. Kondenzátortelep kapcsolási és megszakító alkalmazások
5. Tengerparti, magaslati és erősen szennyezett területek
1. Projekt neve: 35kV-os szélerőmű-hálózat csatlakozási projekt Észak-Kínában
2. Ügyfél: State Grid Hebei Electric Power Co., Ltd.
3. A projekt háttere: Ez a szélerőmű olyan tengerparti területen található, ahol magas a páratartalom, erős sópermet és gyakori zivatarok. 35 kV-os kimenő vonali rendszere megbízható megszakítókat igényel a vezérléshez, hiba szigetelés és automatikus visszazárási műveletek.
4. Megoldás: Az Uxin Electric 12 készlet Zw7-40.5 kültéri vákuum-megszakítót szállított rugós működtetésű mechanizmusok és 0,2S osztályú beépített áramváltók.
5. Alkalmazási eredmények
- Stabil működés több mint 5 évig magas páratartalmú és magas sótartalmú környezetben
- 100%-os sikerarány 187 rövidzárlati megszakítási műveletben
- Az intelligens visszazárási funkció 85%-kal csökkenti az áramkimaradás idejét
- A karbantartást nem igénylő kialakítás 60%-kal csökkenti az éves üzemeltetési és karbantartási költségeket
6. Vásárlói visszajelzés
„Az Usune Zw7-40.5 kültéri vákuum-megszakító rendkívül megbízható teljesítményt mutatott a partvidékünkön szélerőműpark. Szennyezésmegelőzési teljesítménye és intelligens védelmi funkciói jelentősen javultak hálózati stabilitás.” – Projektmenedzser, State Grid Hebei Electric Power Co., Ltd.
| Tétel | Egység | Paraméterek | |
| Névleges feszültség | kV | 40.5 | |
| Névleges szigetelési szint | 1 perc Tápfrekvencia-ellenállási feszültség | kV | 95 |
| Villámimpulzus-ellenállási feszültség (csúcsérték) | kV | 185 | |
| Névleges áram | A | 630/1000/1250/1600/2000 | |
| Névleges rövidzárlati kiesési áram | kA | 12,5/16/20/25/31,5 | |
| Névleges működési sorrend | 0-0,3s-C0-180s-0 | ||
| Szakadási idők névleges rövid megszakítási áramhoz | Times | 12 | |
| Névleges rövidzárlati megszakítás és zárási áram (csúcs) | kA | 50/63/80 | |
| Névleges csúcsellenállási áram | kA | 50/63/80 | |
| Névleges rövid idejű ellenállási áram | kA | 20/25/31.5 | |
| Névleges rövidzárlati időtartam | s | 4 | |
| Átlagos kikapcsolási sebesség | m/s | 1,5 ± 0,20 | |
| Átlagos bekapcsolási sebesség | m/s | 0,7 ± 0,2 | |
| Szerződéses bekapcsolási visszapattanási idő | ms | ≤ 2 | |
| Háromfázisú be-/kikapcsolási szinkron időkülönbség | ms | ≤ 2 | |
| Bekapcsolási idő | ms | ≤ 150 | |
| Kikapcsolási idő | ms | ≤ 70 | |
| Mechanikai élettartam | Times | 10000 | |
| Névleges üzemi feszültség és segédáramkör névleges feszültsége | V | DC/AC110,220 | |
| Mindegyik fázishurok egyenáramú ellenállása (Nem tartalmazza a műszertranszformátorokat) | μΩ | ≤ 50 | |
| Mindegyik fázishurok egyenáramú ellenállást biztosít | mm | 3 | |
V: Rugós vagy elektromágneses működtetésű mechanizmusok használhatók. A rugós működtetésű mechanizmusok magas megbízhatóság és alacsony karbantartási költségek, így alkalmasak a legtöbb kültéri alkalmazásra.
V: Igen. Megrendeléskor meg kell adni az áramarányt és a pontossági osztályt (0,2S/0,5/10P10).
V: Normál használat mellett a karbantartásmentes időszak 10-15 év. Kétévente szemrevételezéses ellenőrzés javasolt, és 5 évente egy kisebb mechanikai átvizsgálás.
Az Usune Zw7-40.5 kültéri vákuum-megszakító ötvözi a fejlett vákuumtechnológiát, a robusztus szerkezeti kialakítást és intelligens funkciók. Megbízható kínai beszállítóként az Usene Electric következetesen biztosítja a kiváló minőséget és nagy teljesítményű termékek, így ideális választás a modern energiaellátó rendszerek számára, amelyek megkövetelik a megbízhatóságot, biztonságot és alacsony életciklus-költségek.
