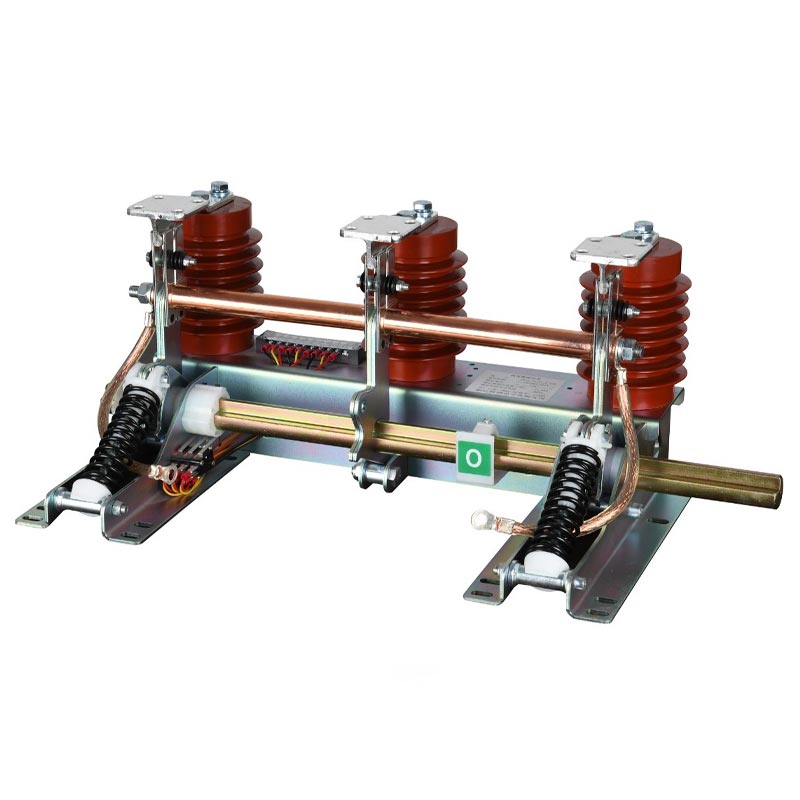

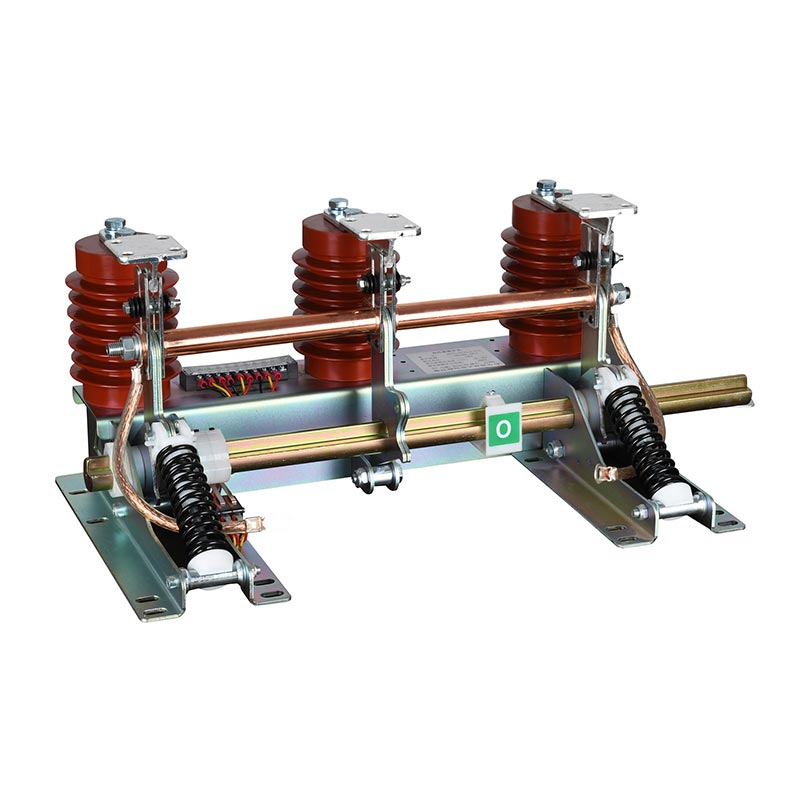

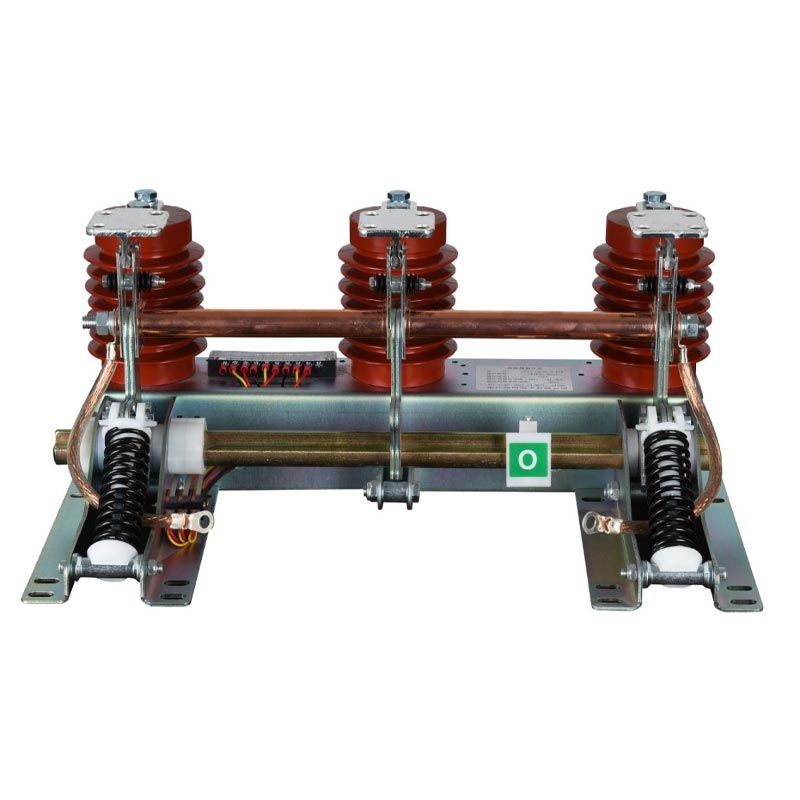

Földelő kapcsoló Jn15

Az Usune Jn15 földelőkapcsoló 12 kV-os és 50 Hz alatti váltóáramú rendszerekhez alkalmas. Kifejezetten áramkörhöz tervezve biztonsági földelés, különféle nagyfeszültségű kapcsolóberendezésekkel használható, hogy kritikus földelési védelmet biztosítson közben berendezések karbantartása vagy áramszünet. A maradék feszültség megbízható feloldásával és a rövidzárlati áramok ellenálló képességével, biztosítja a karbantartó személyzet és az elektromos berendezések biztonságát.

Professzionális gyártóként az Usune terméksorozata kompakt és robusztus szerkezettel büszkélkedhet, amely lehetővé teszi a stabil működést zord beltéri környezetben, magas páratartalommal, magas porral és mérsékelt szennyezettséggel. Teljes mértékben megfelel GB1985-89 és nemzetközi IEC129 szabványok, biztosítva a termék egységességét és globális alkalmazhatóságát.

Alapvető műszaki paraméterek

A termék fő előnyei

1. Biztonságos és megbízható

A Jn15 földelőkapcsoló precíziós mechanikus reteszelő mechanizmussal van felszerelve a helytelen működés elkerülése érdekében (például feszültség alatti zárás); kiváló rövidzárlat-tűrő képességgel rendelkezik, képes ellenáll a 31,5 kA/4s rövid idejű áramnak és a 80 kA csúcsáramnak, megőrzi a szerkezeti integritást hiba esetén; a kiváló minőségű szigetelőelemek nagy szigetelési szilárdságot nyújtanak, nedvességállóak és szennyeződésálló, és stabil, hosszú távú működést biztosít.

2. Kompakt és könnyen használható

Az optimalizált kompakt szerkezet rugalmas beépítést tesz lehetővé különféle nagyfeszültségű kapcsolóberendezésekbe (például KYN28 és HXGN típusok); világos állapotjelzők és szerszám nélküli hozzáférési portok megkönnyítik a kényelmes kezelést és karbantartást; A mozgó alkatrészek korrózióálló anyagokból készülnek és precíziós kenéssel vannak ellátva, így biztosítva a zökkenőmentes működést 2000 ciklus.

3. Széleskörű alkalmazhatóság és szabványmegfelelőség

A Jn15 földelő kapcsoló kompatibilis a 6,6–12 kV-os rendszerekkel, és az összes főáramú nagyfeszültségűhöz csatlakoztatható kapcsolóberendezés. Teljesen megfelel a GB1985-89 és az IEC129 szabványoknak, így különböző projektekhez egyaránt alkalmas hazai és nemzetközi szinten. Megbízhatóan működik beltéri környezetben, -10 ℃ közötti hőmérsékleten +40 ℃-ig, ≤1000 m tengerszint feletti magasság, 95% páratartalom és II. osztályú szennyezettségi szint.

4. Gyári minőségbiztosítás

A Jn15 földelőkapcsolót az Usune fejlett gyárában gyártják, automatizált gyártósorok és szigorú minőségi tesztelés. Minden termék dinamikus, statikus és szigetelési teszten megy keresztül, mielőtt elhagyná a gyárat. A A professzionális K+F csapat testreszabott konfigurációkat tud biztosítani meghatározott feszültség, áram vagy telepítés alapján követelményeknek.

Valós alkalmazási eset: városi kereskedelmi komplex energiaelosztási projekt

1. A projekt háttere

Egy 320 000 ㎡ méretű kelet-kínai kereskedelmi komplexumhoz biztonságos és megbízható 10 kV-os áramelosztó rendszerre van szükség, beleértve a nyolc KYN28A-12 típusú nagyfeszültségű kapcsoló helyiség. A karbantartás biztonsága érdekében stabil földelő kapcsolókra van szükség és rendszervédelem.

2. Megoldás és megvalósítás

A vállalkozó az Usune Grounding Switch Jn15-öt választotta (összesen 64 darab), amely illeszkedik az összes bejövő és kimenő vonalhoz és PT szekrények. A telepítés a szabványos eljárások szerint történt, mechanikai és elektromos kivitelezéssel reteszelve a kapcsolóberendezéssel. Üzembe helyezés, üzemeltetés, reteszelés és rövidzárlati ellenállás tesztelése során mindegyik megfelelt a tervezési és a nemzeti szabványoknak.

3. Projekt Achievements

- Üzembiztonság: Több mint 3 évig hibamentesen üzemel, 18 karbantartási ciklus nélkül elektromos biztonsági veszélyek.
- Rendszerstabilitás: Sikeresen kiállt 3 rövidzárlati hibát a berendezés károsodása nélkül, lerövidítette az áramkimaradást felépülési idő.
- Hatékony karbantartás: Világos állapotjelzők és kényelmes kezelés, csökkentve a karbantartási földelési időt körülbelül 40%.
- Vásárlói visszajelzés: "Az Usune JN15-12 kapcsoló megbízható és könnyen használható, kulcsfontosságú az általános energiabiztonság szempontjából. a komplexum. A jövőbeli projektek számára ez lesz a prioritás."

Fő műszaki paraméterek

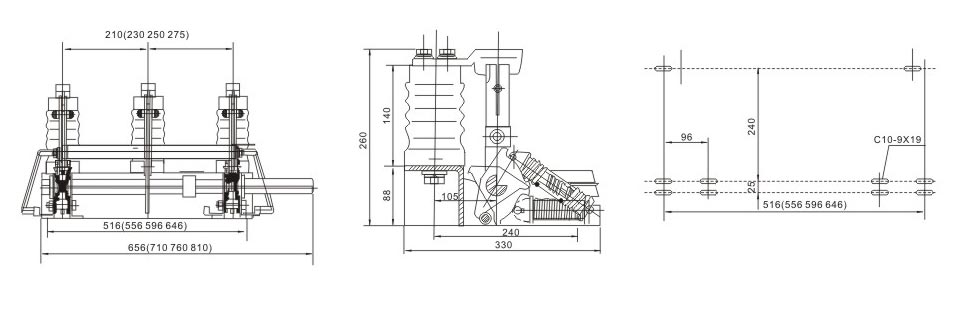

Külső méretek

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. kérdés: Milyen típusú kapcsolóberendezésekkel kompatibilis az Usune Grounding Switch Jn15?

V: Kompatibilis az összes főbb beltéri nagyfeszültségű kapcsolóberendezéssel, például KYN28A-12, HXGN-12, XGN2-12 stb., alkalmas 6.6kV/10kV/11kV/12kV rendszerekhez és szabványos 150mm/165mm/210mm/250mm fázistávolsághoz; speciális szekrények is személyre szabható az Usene kapcsolatfelvételével.

2. kérdés: Milyen karbantartást igényel a JN15 földelőkapcsoló?

V: Javasolt karbantartási terv:
- 6 havonta: Szemrevételezés, kopás, korrózió, laza csatlakozások és reteszelési állapotok ellenőrzése.
- Évente: Működési teszt, a nyitás és zárás zökkenőmentességének és a reteszelés helyességének ellenőrzése.
- 5 évente: Teljesítményvizsgálat, a szigetelés és a rövidzárlatállóság ellenőrzése a szerint szabványoknak.
- 2 évente: Kenés karbantartása, kenőanyag alkalmazása a mozgó alkatrészekre az élettartam meghosszabbítása érdekében.

3. kérdés: A JN15-12 használható 1000 m feletti magasságban vagy korrozív környezetben?

V: A szabványos modellek ≤1000 m magasságban, II. osztályú szennyezettségben és nem korrozív környezetekben használhatók. Mert 1000 m feletti magasságban vagy korrozív (vegyi, tengeri só) környezetben, az Usune továbbfejlesztett termékeket kínál, beleértve megerősített szigetelés, korróziógátló bevonatok és magasságfüggő leértékelés. Lépjen kapcsolatba műszaki csapatunkkal testreszabott megoldásokhoz.

Következtetés

Az Usune JN15-12 sorozatú beltéri nagyfeszültségű földelő kapcsolók egyesítik a biztonságot, a megbízhatóságot és a sokoldalúságot, 6,6–12 kV-os villamosenergia-rendszerekhez alkalmazkodva. Megfelelnek a globális szabványoknak, és tényleges projektekben bizonyítottak ideális választás a földelésvédelemhez. Professzionális kínai beszállítóként az Usune kiváló minőségű termékeket kínál és átfogó műszaki támogatás különféle energiaelosztási, ipari és kereskedelmi projektekhez.
